ESTUDIOS / STUDIES

El Castelo dos Mouros y la iglesia de São Pedro de Canaferrim en Sintra (Portugal). Un análisis desde la Arqueología de la Arquitectura

The Castelo dos Mouros and the Church of S. Pedro de Canaferrim (Sintra, Portugal). An analysis from Archaeology of Architecture

Marisa Barahona Oviedo[1]

Dra. en Arqueología

José Ignacio Murillo Fragero[2]

Urbe pro Orbe Patrimonio Cultural, S. L.

Carlos Cauce Cañizares[3]

Arqueólogo

ORCID iD: ¹https://orcid.org/0000-0001-7706-6321,²https://orcid.org/0000-0003-2249-3224, ³https://orcid.org/0000-0003-2003-9001

e-mail: ¹barahonamarisa@gmail.com, ²jimurillo@urbeproorbe.com, ³carloscaucec@gmail.com

RESUMEN
El conjunto monumental Patrimonio de la Humanidad del Castelo dos Mouros de Sintra (Portugal) es un complejo arquitectónico formado por dos recintos amurallados, con una gran cisterna en el interior del mayor, y la pequeña iglesia de São Pedro de Canaferrim extramuros. Considerado “obra de moros” en la historiografía, y enmascarado en el siglo XIX bajo una restauración romántica que le dotó de aires de cuento, su análisis desde la Arqueología de la Arquitectura retrasa la construcción originaria del conjunto hasta la segunda mitad del siglo XII, en relación con la conquista cristiana de Lisboa.
PALABRAS CLAVE: estratigrafía; técnica constructiva; mampostería; arquitectura medieval; románico; castillos; murallas; cisternas; siglos XII-XIII; siglo XIX.

ABSTRACT

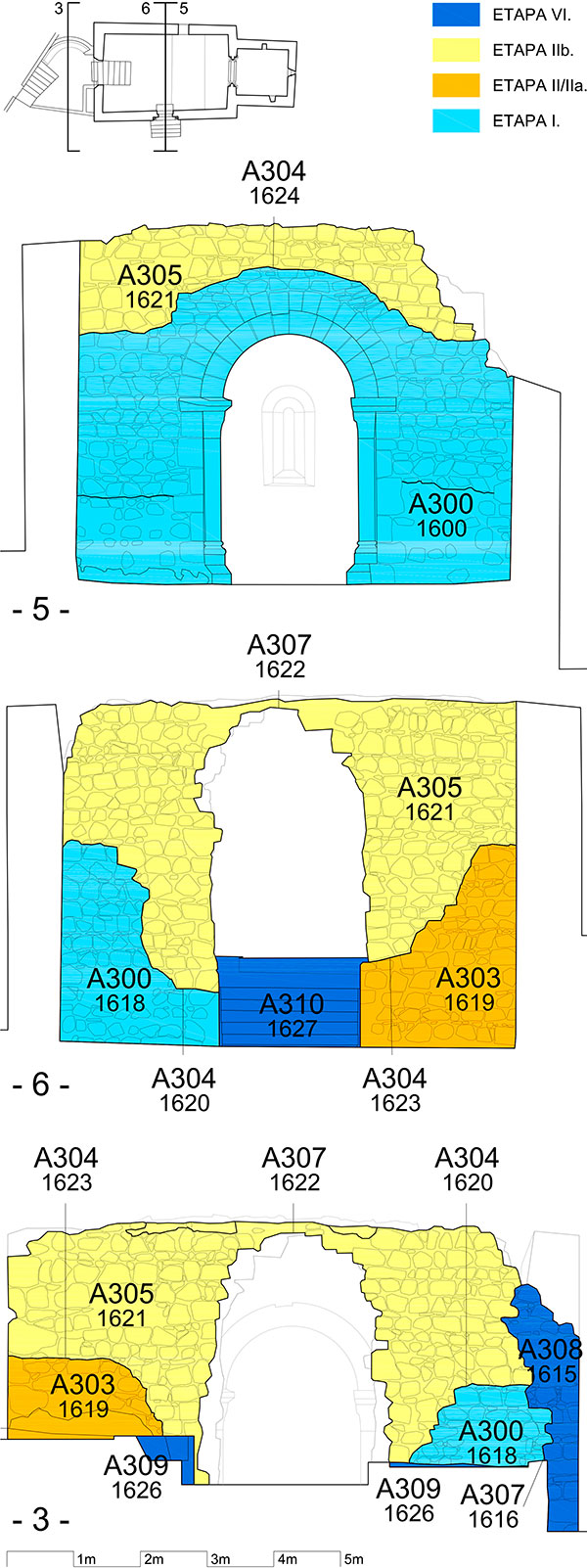

The monumental complex of the Castelo dos Mouros at Sintra (Portugal) is an architectural ensemble declared World Heritage Site. It is formed by two walled enclosures, with a large cistern inside the bigger one, and the small church of São Pedro de Canaferrim outside the walled enclosures. Thought to be “work of Moors” by historiography and hidden by a Romantic restoration in the 19^th century, the analysis of this site by means of the Archaeology of Architecture puts back the chronology of the castle and the church to the second half of the 12th century, in relation to the Christian conquest of Lisbon.
KEYWORDS: stratigraphy; building technique; masonry; Medieval architecture; Romanesque; castles; walls; cisterns; 12^th and 13^th centuries; 19^th century.

CONTENIDOS

El Castelo dos Mouros, gracias a su situación sobre un promontorio de las estribaciones de la Sierra de Sintra, a la vista de la costa atlántica, domina una extensa planicie que se extiende hasta el estuario del río Tajo, permitiendo entender su función como centro de defensa de un territorio esencialmente rural (Coelho 2000Coelho, C. 2000: “A ocupação islâmica do Castelo dos Mouros (Sintra): interpretação comparada”, Revista Portuguesa de Arqueologia, 3, 1200, pp. 207-225.: 210).

La fortificación dibuja un gran recinto de planta irregular en el que tradicionalmente se distinguen dos líneas de muralla (Figs. 1 y 2). La menor se sitúa en la zona más septentrional y alta de la fortificación y define un área explicada como alcazaba (Rodil y Carvalho 1995Rodil, J. y Carvalho, S. L. de 1995: Sintra: As Pedras e o Tempo. Ministério da Educação, Sintra. : 13; Coelho 2002Coelho, C. 2002: “O Castelo dos Mouros (Sintra)”, en I. C. F. Fernandes (coord.), Mil anos de Fortificações na Península Ibérica e no Magreb (500-1500): Actas do Simpósio Internacional sobre Castelos, pp. 389-395. Edições Colibri / Câmara Municipal de Palmela, Lisboa.: 391-392). El resto del recinto se interpreta como una gran albacara que daría abrigo a la población en momentos de conflicto (Pavón 1993Pavón, B. 1993: Ciudades y fortalezas lusomusulmanas. Crónicas de viajes por el sur de Portugal. Instituto de Cooperación con el Mundo Árabe, Madrid.: 20). Esta última hipótesis estaría avalada por la existencia de una gran cisterna subterránea en su perímetro (Coelho 2000Coelho, C. 2000: “A ocupação islâmica do Castelo dos Mouros (Sintra): interpretação comparada”, Revista Portuguesa de Arqueologia, 3, 1200, pp. 207-225.: 210), importante referencia del castillo, que alimenta su leyenda por la abundancia de las aguas que recoge. Las descripciones y grabados de viajeros y estudiosos de los siglos XVIII y XIX califican la construcción de esta estructura hidráulica como “obra de moros”, adscripción admitida por autores recientes (Coelho 2002Coelho, C. 2002: “O Castelo dos Mouros (Sintra)”, en I. C. F. Fernandes (coord.), Mil anos de Fortificações na Península Ibérica e no Magreb (500-1500): Actas do Simpósio Internacional sobre Castelos, pp. 389-395. Edições Colibri / Câmara Municipal de Palmela, Lisboa.: 391).

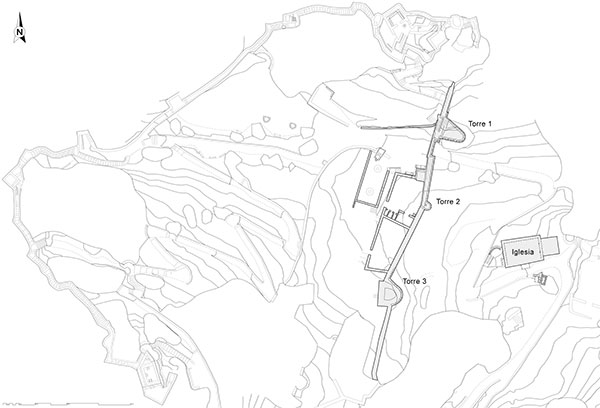

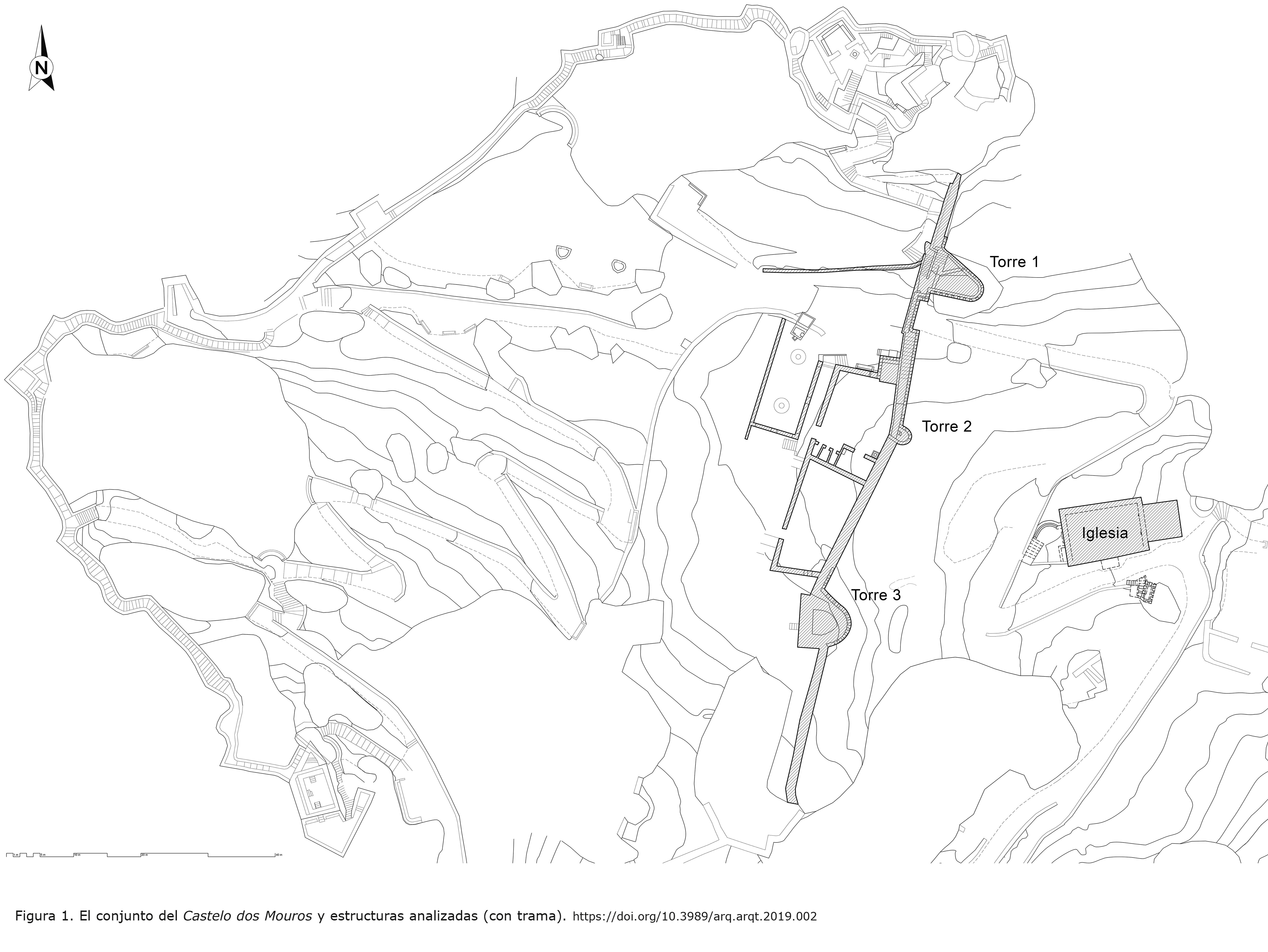

Figura 1. El conjunto del Castelo dos Mouros y estructuras analizadas (con trama). [View full size] [Descargar tamaño completo]

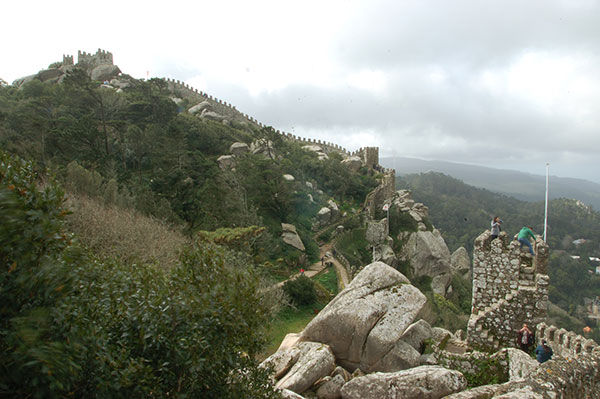

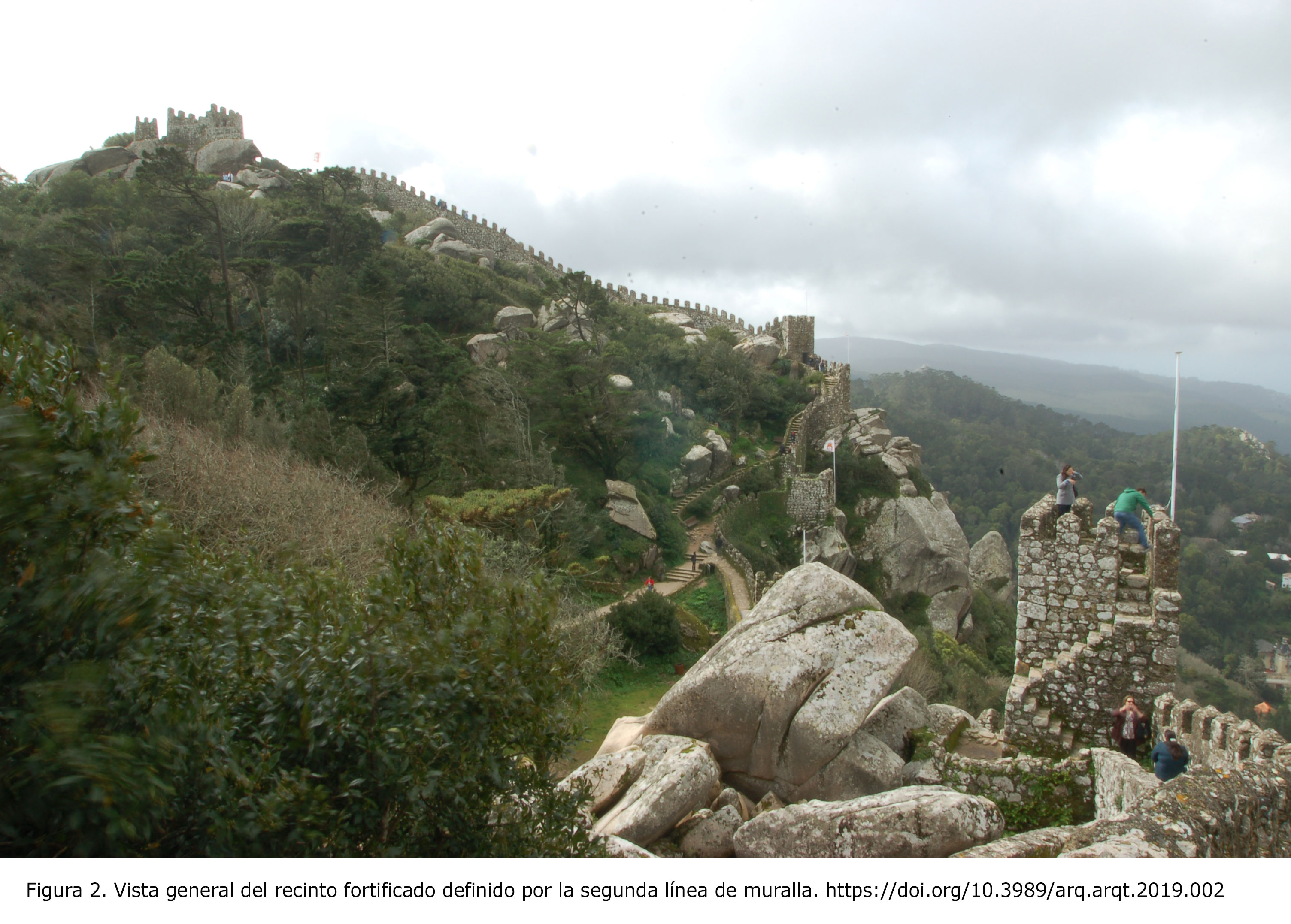

Figura 2. Vista general del recinto fortificado definido por la segunda línea de muralla. [View full size] [Descargar tamaño completo]

Extramuros del castillo y a escasos metros del lienzo este, se erige la pequeña iglesia de São Pedro de Canaferrim, de una nave y ábside rectangular. Interpretada como antigua mezquita en el imaginario romántico, hoy se acepta su cronología románica (Real 1982-1983Real, M. L. 1982-1983: “Perspectivas sobre a flora românica da “Escola” Lisbonense. A propósito de dois capitéis desconhecidos de Sintra, no Museu do Carmo”, Sintria, I-II, pp. 529-560.; Saldanha 1988Saldanha, A. N. 1988: “A capela de S. Pedro de Canaferrim, em Sintra. Contributos para o estudo de um monumento esquecido”, Aedificiorum, I, Junio, pp. 35-39.; Rodrigues 1995Rodrigues, J. 1995: “O mundo românico (séculos XI-XIII)”, en P. Pereira (dir.), História da Arte Portuguesa, vol. 1, pp. 257-262. Círculo de Leitores, Lisboa.: 258; Cardim 1998Cardim, J. 1998: Sintra Património da Humanidade. Câmara municipal, Sintra: 221), descartando un posible origen visigodo (Serrão 1980Serrão, V. 1980: “Um ignorado templo pré-românico: A capela de S. Pedro do Castelo dos Mouros”, Jornal de Sintra, abril-mayo, pp. 2382 – 2384.).

La historiografía diferencia por su fábrica el tramo oriental de la muralla del castelo de los restantes de la fortaleza, lo que evidenciaría sucesivas reconstrucciones, atribuidas unas a la conquista cristiana, y otras a la intervención romántica del monarca Fernando II a mediados del siglo XIX (Campos 1965Campos, C. de 1965: Arqueologia Árabe em Portugal. Edição do Autor, Lisboa.: 140-141; Pavón 1993Pavón, B. 1993: Ciudades y fortalezas lusomusulmanas. Crónicas de viajes por el sur de Portugal. Instituto de Cooperación con el Mundo Árabe, Madrid.: 20-25; Coelho 2000Coelho, C. 2000: “A ocupação islâmica do Castelo dos Mouros (Sintra): interpretação comparada”, Revista Portuguesa de Arqueologia, 3, 1200, pp. 207-225.: 210, 2002Coelho, C. 2002: “O Castelo dos Mouros (Sintra)”, en I. C. F. Fernandes (coord.), Mil anos de Fortificações na Península Ibérica e no Magreb (500-1500): Actas do Simpósio Internacional sobre Castelos, pp. 389-395. Edições Colibri / Câmara Municipal de Palmela, Lisboa.: 390-391). El estudio comparativo de esta primera fábrica con la de otros recintos amurallados peninsulares o del norte de África, considerados de época musulmana, llevó a Pavón (1993Pavón, B. 1993: Ciudades y fortalezas lusomusulmanas. Crónicas de viajes por el sur de Portugal. Instituto de Cooperación con el Mundo Árabe, Madrid.: 19-25) a concluir su construcción en los siglos IX-X, hipótesis admitida hasta el momento (Cardim 1998Cardim, J. 1998: Sintra Património da Humanidade. Câmara municipal, Sintra: 201; Coelho 2000Coelho, C. 2000: “A ocupação islâmica do Castelo dos Mouros (Sintra): interpretação comparada”, Revista Portuguesa de Arqueologia, 3, 1200, pp. 207-225.: 210-214, 2002Coelho, C. 2002: “O Castelo dos Mouros (Sintra)”, en I. C. F. Fernandes (coord.), Mil anos de Fortificações na Península Ibérica e no Magreb (500-1500): Actas do Simpósio Internacional sobre Castelos, pp. 389-395. Edições Colibri / Câmara Municipal de Palmela, Lisboa.: 390-393). Si bien algunos autores preconizan una cronología de plena ocupación islámica para este lienzo (siglo XI), en atención a la mención de fortificaciones en Sintra en las fuentes de este periodo[4], sin descartar tampoco un origen anterior para el mismo (Cardim 1998Cardim, J. 1998: Sintra Património da Humanidade. Câmara municipal, Sintra: 201; Torres y Macías 1995Torres, C. y Macías, S. 1995: “A arte islâmica no Ocidente Andaluz”, en P. Pereira (dir.), História da Arte Portuguesa, vol. 1, pp. 153-177. Círculo de Leitores, Lisboa.: 167).

También las excavaciones arqueológicas llevadas a cabo en la iglesia de São Pedro de Canaferrim, y en el espacio entre ésta y la muralla oriental del castelo, en los años 1981 y 1993-2001, evidenciaron un horizonte de ocupación islámica extramuros, de los siglos IX-XII, cuya cronología se hizo extensiva al conjunto de la fortificación. Más específicamente, y aunque los niveles de excavación se hallaron muy alterados por la intervención romántica del siglo XIX en el conjunto, fue posible distinguir unos primeros asentamientos poblacionales en el Neolítico Antiguo y Bronce Final. Sobre ellos se superpone la ocupación de época islámica señalada, en la que fundamentalmente se documentan silos y espacios de almacenamiento. Finalmente, la necrópolis cristiana asociada a la iglesia de São Pedro de Canaferrim, que se extiende hasta el siglo XIV (Simões 1999Simões, T. 1999: O sítio neolítico de São Pedro de Canaferrim, Sintra: contribuiçoes para o estudio da neolitizaçao da Península de Lisboa, Trabalhos de Arqueología, 12. Instituto Português de Arqueologia, Lisboa.: 31-73; Cardoso 1997-1998Cardoso, J. L. 1997-1998: “O Povoado do Bronze Final do Castelo dos Mouros (Sintra)”, Estudos Arqueológicos de Oeiras, 7, pp. 169-187.; Coelho 2000Coelho, C. 2000: “A ocupação islâmica do Castelo dos Mouros (Sintra): interpretação comparada”, Revista Portuguesa de Arqueologia, 3, 1200, pp. 207-225.: 214-218, 2002Coelho, C. 2002: “O Castelo dos Mouros (Sintra)”, en I. C. F. Fernandes (coord.), Mil anos de Fortificações na Península Ibérica e no Magreb (500-1500): Actas do Simpósio Internacional sobre Castelos, pp. 389-395. Edições Colibri / Câmara Municipal de Palmela, Lisboa., 2012Coelho, C. 2012: “A cerâmica verde e manganés do Castelo de Sintra”, Arqueologia Medieval, 12, pp. 91-107.).

Las últimas campañas, realizadas entre los años 2009 y 2012, de nuevo junto al lienzo oriental de la fortificación, tanto al interior como al exterior del mismo, y en el marco de las cuales se llevó a cabo el presente estudio, ratificaron en líneas generales la secuencia histórica señalada: Neolítico Antiguo, Bronce Final, ocupación islámica entre los siglos IX-XII y necrópolis cristiana asociada a la iglesia, la cual se extiende incluso tras el lienzo de muralla (Sousa 2013Sousa, M. J. de 2013: “À Conquista do Castelo”. Campo de investigação arqueológica do Castelo dos Mouros I Sintra – primeiros resultados”, en I. C. F. Fernandes (coord.), Fortificações e Território na Penínsua Ibérica e no Magreb (séculos VI a XVI), vol. II, pp. 813-819. Edições Colibri / Câmara Municipal de Palmela, Lisboa., 2015Sousa, M. J. de 2015: “Uma habitação do século xi/xii sob a muralha do Castelo dos Mouros de Sintra – Evidências arqueológicas de um contexto doméstico”, en M. J. Gonçalves y S. Gómez Martínez (coords.), Actas do X Congresso Internacional a Cerâmica Medieval no Mediterrâneo. Silves, 22 a 27 Outubro 2012, pp. 262-265, Silves.; Cardoso y Sousa 2014Cardoso, J. L. y Sousa, M. J. de 2014: “O Bronze Final na Serra de Sintra”, Estudos Arqueológicos de Oeiras, 21, pp. 361-374.; Sousa y Carvalho 2015Sousa, M. J. de y Carvalho, A. F. 2015: “Campo de investigação arqueológica do Castelo dos Mouros, Sintra (Portugal): achado de um vaso neolítico inteiro”, en V. S. Gonçalves, M. Diniz y A. C. Sousa (eds.), V Congreso do Neolítico Peninsular, pp. 280-283. UNIARQ, Lisboa.; Fernandes et al. 2016Fernandes, A. R., Sousa, M. J. de y Carvalho, A. F. 2016: “Cerâmica simbólica” neolótica do Castelo dos Mouros”, Revista Portuguesa de Arqueologia, 19, pp. 33-40. ; Gouveia y Sousa 2017Gouveia, M. de y Sousa, M. J. de 2017: “Moedas da primeira dinastia provenientes do Castelo dos Mouros (Sintra): notícia preliminar das escavações arqueológicas de 2009-2011”, Revista M, 0, pp. 73-79. ). Sin embargo, algunas de las estructuras habitacionales islámicas documentadas en dichos trabajos aparecían amortizadas por la construcción de la muralla (Sousa 2015Sousa, M. J. de 2015: “Uma habitação do século xi/xii sob a muralha do Castelo dos Mouros de Sintra – Evidências arqueológicas de um contexto doméstico”, en M. J. Gonçalves y S. Gómez Martínez (coords.), Actas do X Congresso Internacional a Cerâmica Medieval no Mediterrâneo. Silves, 22 a 27 Outubro 2012, pp. 262-265, Silves.: 263), lo que supone la edificación de esta última con posterioridad a las mismas, a partir del siglo XII, planteando la necesidad de una revisión de la tradicional adscripción islámica del castillo.

1. EL LIENZO ESTE DE LA MURALLA, LA CISTERNA ABOVEDADA Y LA IGLESIA DE SÃO PEDRO DE CANAFERRIM: ESTUDIO ARQUEOLÓGICO Top

El análisis realizado, dentro del ámbito de la Arqueología de la Arquitectura, afecta al lienzo este de la muralla del segundo recinto del castelo, que cierra el acceso más fácil al mismo, en una vaguada de la montaña. También a la cisterna localizada en el interior de este perímetro, y a la iglesia extramuros de São Pedro de Canaferrim.

Los datos extraídos de la lectura de paramentos, la relación histórica de los elementos citados y las semejanzas tipológicas de sus fábricas, junto con los datos documentales y arqueológicos conocidos, permiten armar una evolución crono-constructiva del conjunto. Ésta retrasa la adscripcción cultural tradicionalmente considerada para el mismo, siendo posible definir siete etapas históricas que abarcan desde la segunda mitad del siglo XII hasta el siglo XX (Fig. 3).

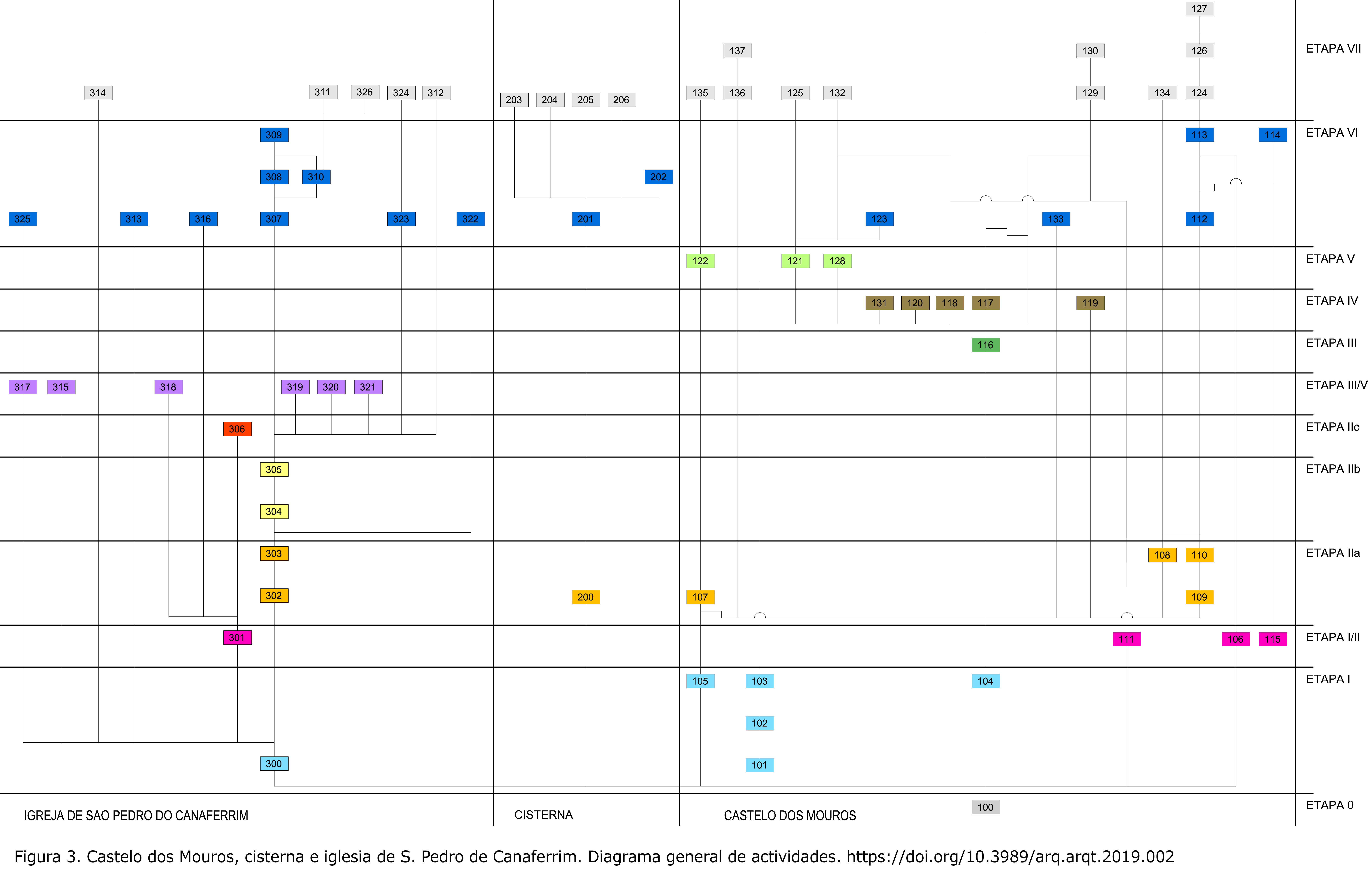

Figura 3. Castelo dos Mouros, cisterna e iglesia de S. Pedro de Canaferrim. Diagrama general de actividades. [View full size] [Descargar tamaño completo]

El lienzo este de la muralla consta de 3 torres (que denominamos 1, 2 y 3, de Norte a Sur) y 4 paños de muralla, dos de ellos entre torres (paños 1/2 y 2/3) y los otros dos, extremos, que se adosan contra la roca que aflora del terreno natural (paños 0/1 y 3/4). En el extremo norte del paño 1/2 se encuentra la puerta principal de la fortificación. Esta nomenclatura la hemos seguido tanto en el exterior como en el interior del lienzo de muralla.

Las habitaciones adosadas en el interior del recinto se denominan 1 y 2 (Norte y Sur respectivamente) y los muros que las conforman se identifican por su orientación cardinal.

La cisterna, de planta rectangular y cubierta abovedada, no presenta especiales problemas en su nomenclatura, siendo designados sus muros por su orientación cardinal, tanto al exterior como al interior.

El mismo sistema hemos seguido en la iglesia de San Pedro de Canaferrim, donde distinguimos además entre nave y cabecera.

1.1. Etapa I (segunda mitad del s. XII - s. XIII). Construcción del castelo y la iglesia de Canaferrim

[Muralla: A[5] 101, UE 1202; A 102, UE 1201; A 103, UE 1200; A 104, UUEE 1001 1002 1004 1007 1010 1016 1203 1222 1223 1229; A 105, UE 1018; A 106, UE 1245; A 111, UE 1023; A 115, UE 1242. Iglesia: A 300, UUEE 1600 1614 1618]

La primera etapa identificada en el castillo supone la construcción de su línea defensiva oriental (AA 101, 102, 103, 104 y 105), de la que desconocemos su cierre en el extremo norte, pero que define la fortificación originaria, incluyendo sus accesos. Su obra se conserva en todos sus paños (salvo el 0/1) y en dos de sus tres torres (salvo la 1), tanto en las caras externas como en las internas (Fig. 4).

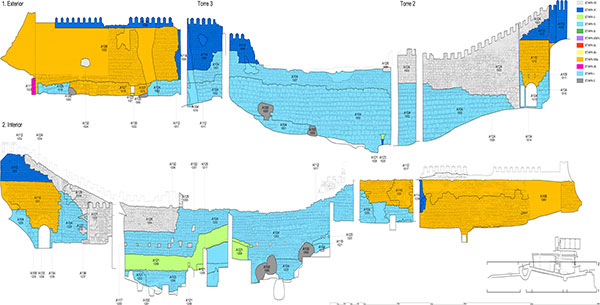

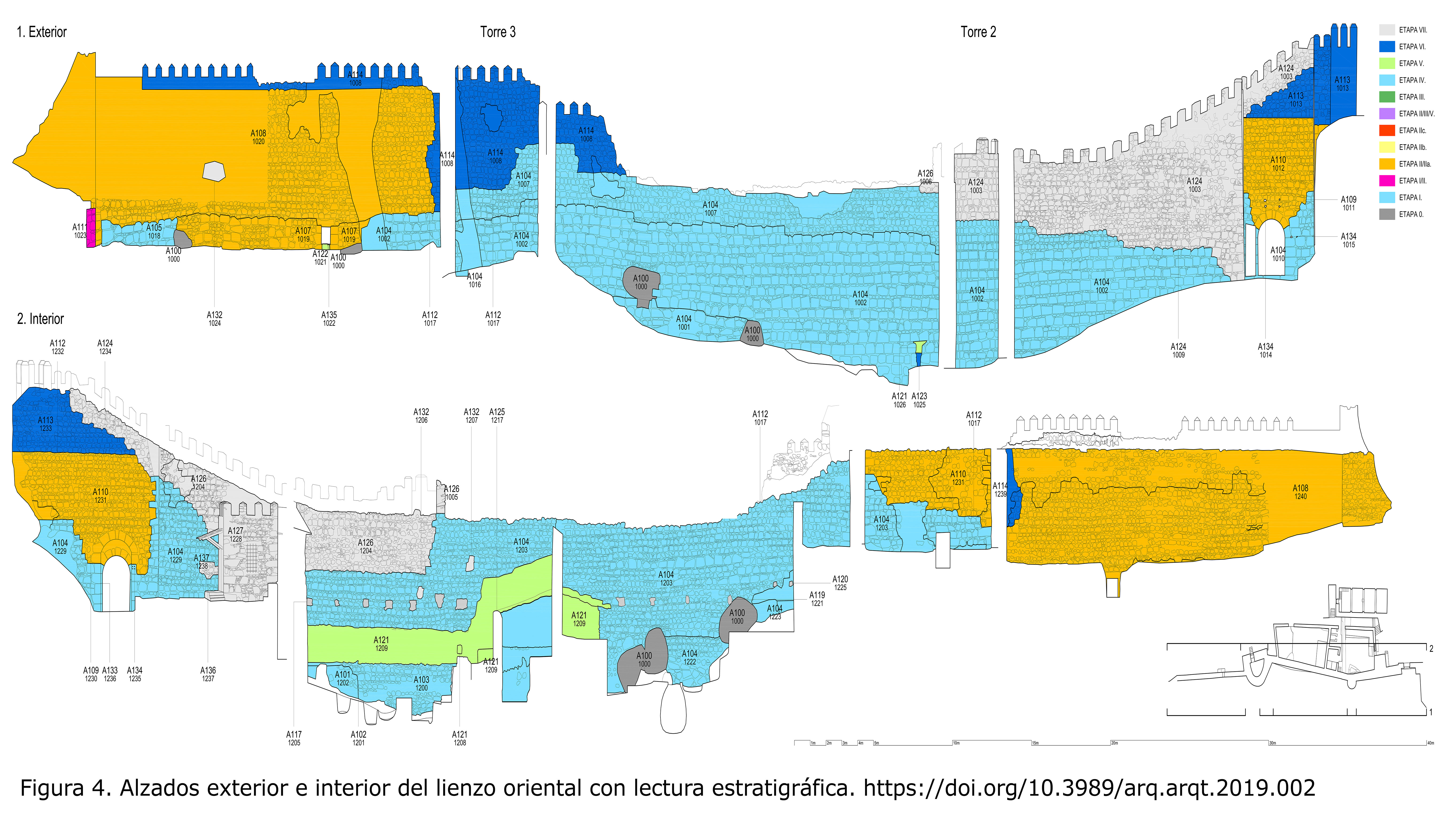

Figura 4. Alzados exterior e interior del lienzo oriental con lectura estratigráfica. [View full size] [Descargar tamaño completo]

Se trata de tres paños de muralla (paños 1/2, 2/3 y 3/4), delimitados entre torres (2 y 3), cuyas características formales presentan notables diferencias. La torre 2, de pequeñas dimensiones, es maciza y su planta semicircular sobresale al exterior de la línea de muralla. La torre 3 es hueca y de mayor tamaño, sobresaliendo con planta semielíptica hacia el exterior de la fortificación y con una planta rectangular hacia el interior.

La fábrica de los lienzos y de las torres (UUEE 1002, 1004, 1007, 1010, 1129) es de mampostería de granito trabada con argamasa de cal, que se levanta por bancos de obra, conformando muros de doble hoja. Pese a la ausencia de mechinales, debieron emplearse andamios para su edificación, dada la considerable altura de la muralla. Su aparejo es de sillarejos irregulares de gran tamaño y formas cuasi cuadrangulares, que se disponen en hiladas horizontales, alternándose con otras más pequeñas de regularización. Estas últimas quedaban ocultas tras un revoco de cal que sellaba las juntas, y que hoy sólo es visible en las zonas inferiores del muro, gracias a las excavaciones arqueológicas.

La obra fue construida directamente sobre el sustrato granítico del lugar, evidenciándose el empleo de zarpas de cimentación en algunos sectores (UUEE 1001, 1016, 1200, 1201, 1202, 1203, 1222, 1223, 1229). Pese a las diferencias de aparejo observadas entre el interior y el exterior del lienzo (piezas más irregulares al interior), y de módulo, entre la parte inferior y la superior, las relaciones estratigráficas y sus características comunes (ausencia de mechinales de construcción y restos del revoco que sellaba las juntas), permiten considerarla una misma obra.

Las zarpas de cimentación de las torres 2 y 3 ya fueron observadas por Pavón, quien también remarcó las diferencias tipológicas y de módulo en la fábrica anteriormente señaladas (1993Pavón, B. 1993: Ciudades y fortalezas lusomusulmanas. Crónicas de viajes por el sur de Portugal. Instituto de Cooperación con el Mundo Árabe, Madrid.: 23), y que obedecen, en nuestra opinión, a criterios funcionales en el proceso constructivo. Factores “poliorcéticos” o estratégicos debieron influir, en cambio, en la diferente morfología señalada entre las torres 2 y 3. La primera, un paso habitual del adarve, funcionaba estructuralmente a modo de contrafuerte, cosiendo los paños 1/2 y 2/3, excesivamente largos y situados donde el lienzo de muralla es más alto y se produce un ligero quiebro en su trazado. La torre 3, en cambio, actuaba como puesto de vigilancia avanzada y servía de acceso al adarve, con una escalera interior cuyos restos quedaron ocultos por la restauración romántica del siglo XIX (Etapa VI).

En definitiva, los constructores del castelo optaron por una manera rápida y económica de alzar muros de gran altura, espesor y longitud, regularizando con piezas menores, sillarejos elaborados solo parcialmente. Todo ello, junto con el rejuntado final de la obra, generaba un falso aspecto homogéneo y una imagen de solidez y buen hacer cuyo mérito consistió en maximizar el uso de la topografía como defensa natural (Figs. 5 y 6).

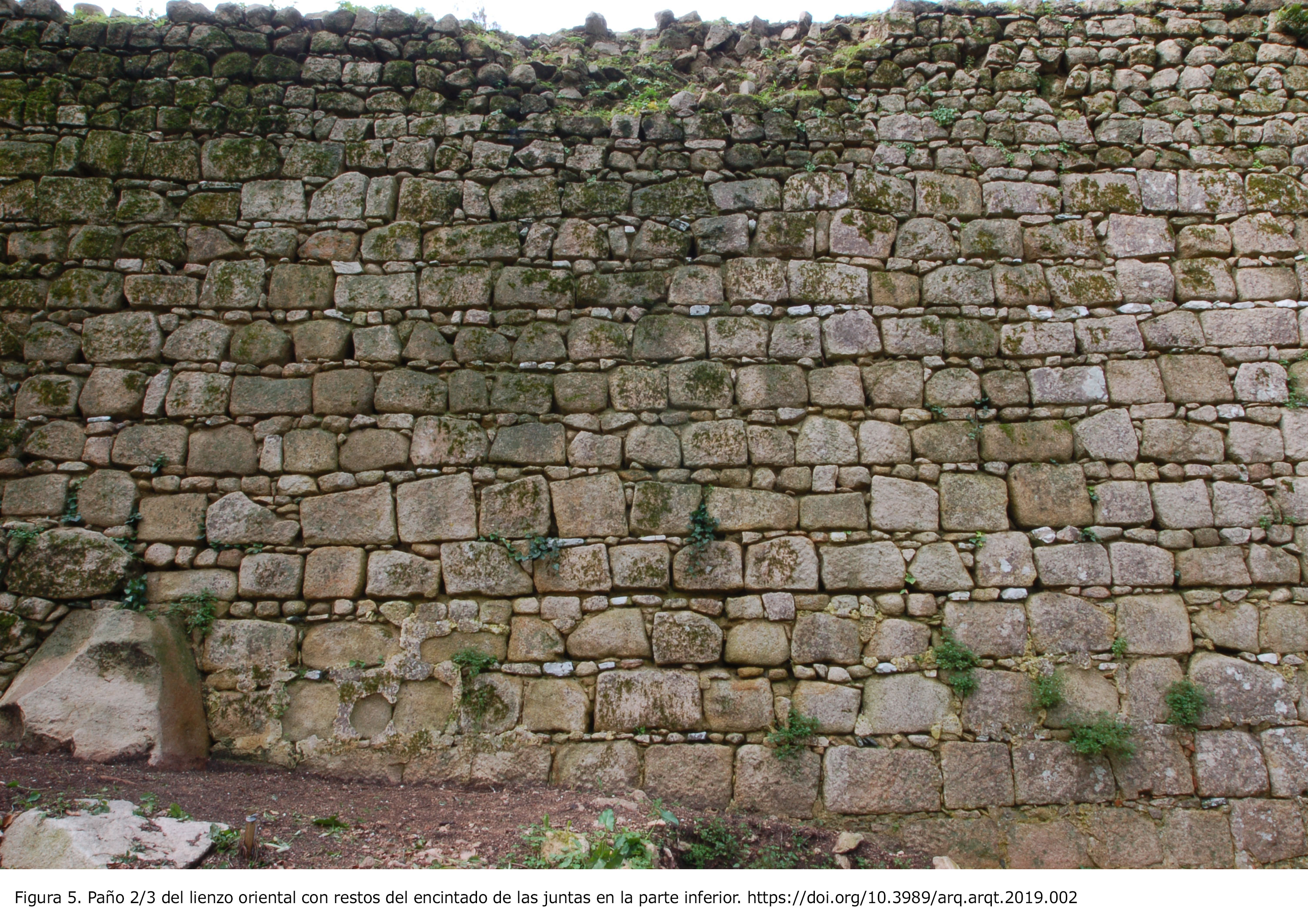

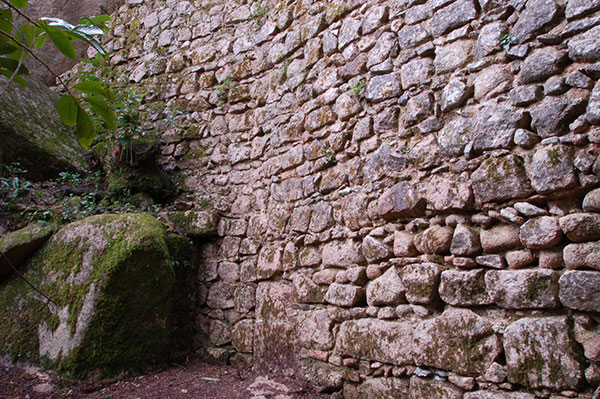

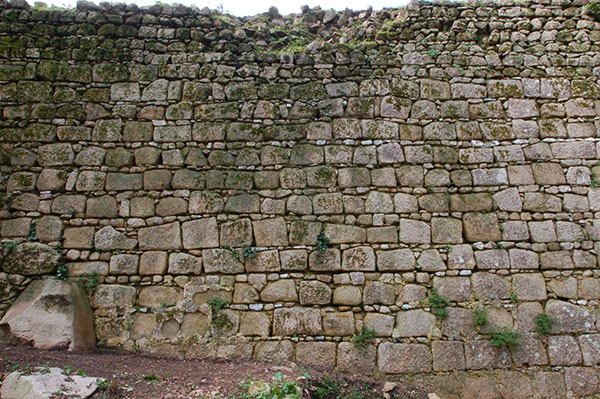

Figura 5. Paño 2/3 del lienzo oriental con restos del encintado de las juntas en la parte inferior. [View full size] [Descargar tamaño completo]

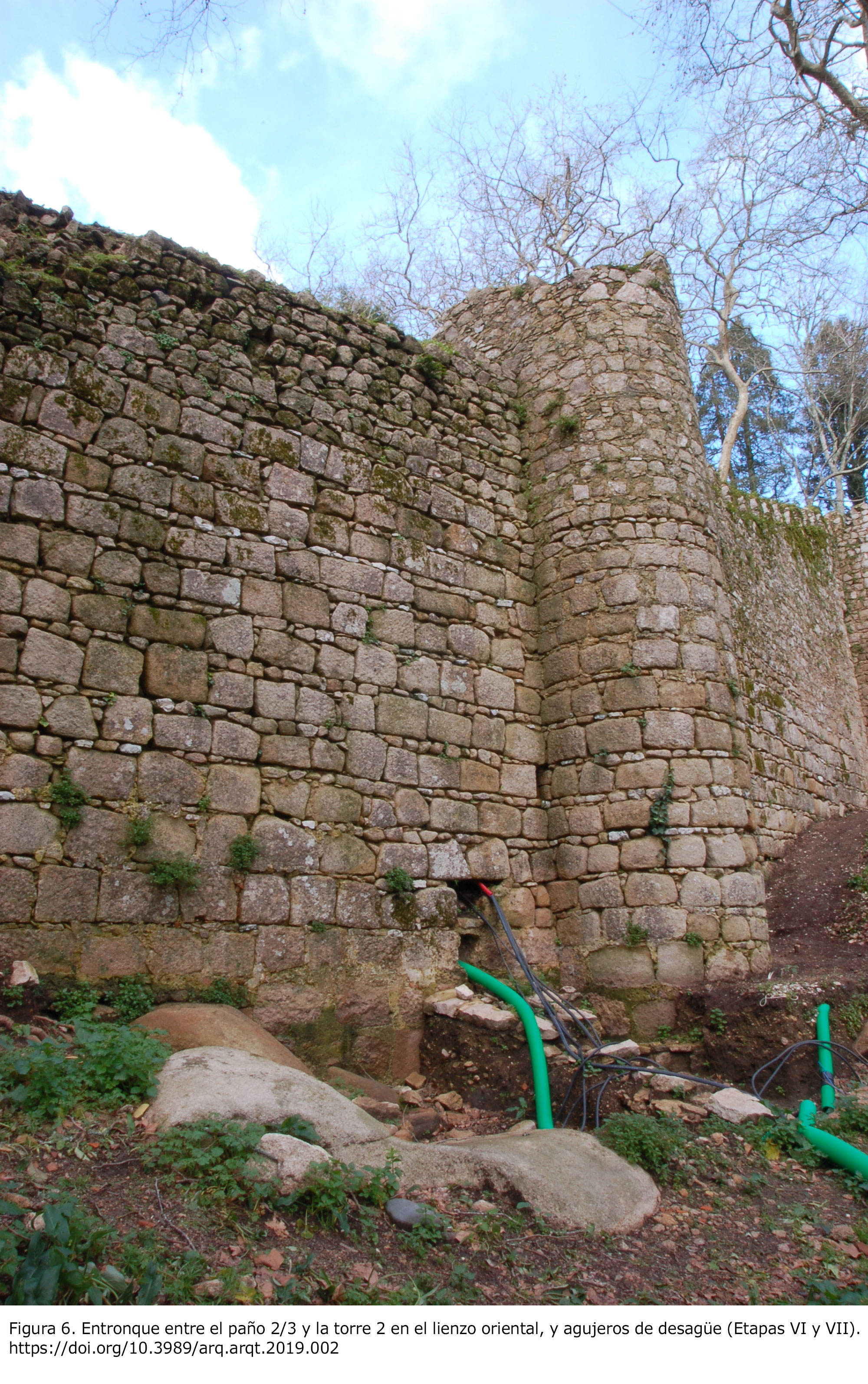

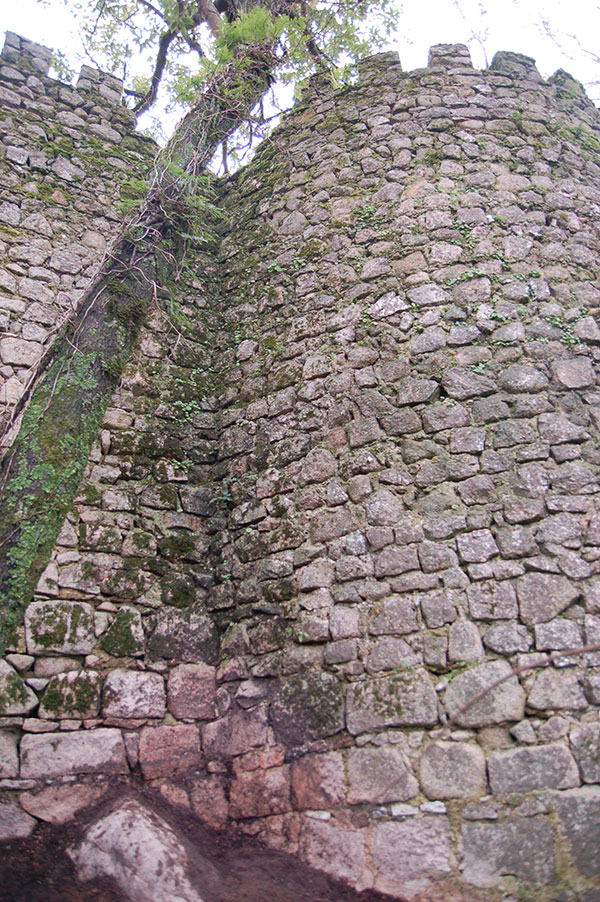

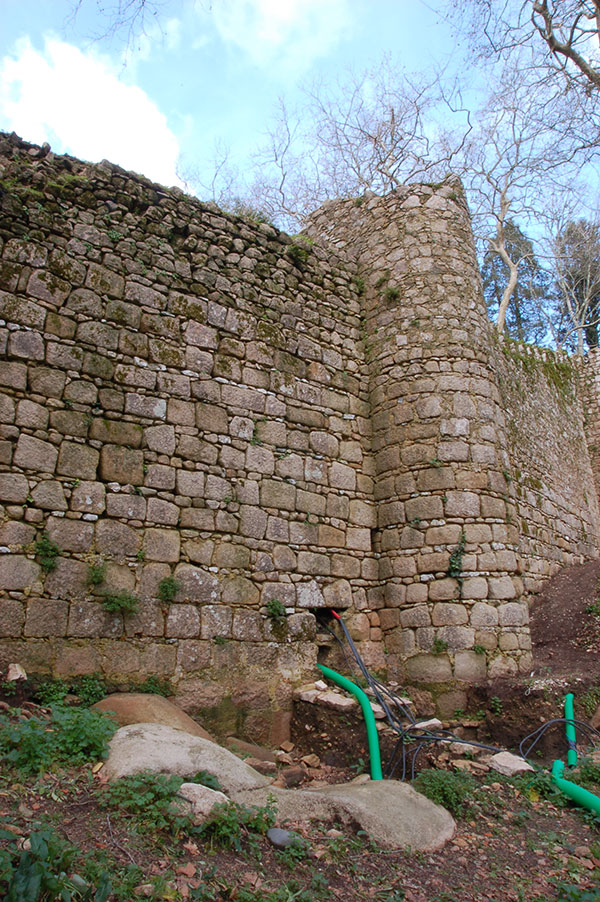

Figura 6. Entronque entre el paño 2/3 y la torre 2 en el lienzo oriental, y agujeros de desagüe (Etapas VI y VII). [View full size] [Descargar tamaño completo]

En la parte inferior norte de la torre 1 al exterior, y continua con la zona inferior del paño 0/1, se identifican algunas hiladas de una fábrica de mampostería aristada con regularización (UE 1245). Aunque podría tratarse de la obra ya descrita de la Etapa I (UE 1002), puesto que hubo de existir un cierre topográfico del lienzo en el extremo septentrional, el módulo reducido de los mampuestos a una altura tan cercana a la cota de suelo podría equiparar esta fábrica con la posterior reforma de la puerta principal, en la etapa II (UE 1012).

En la parte inferior del paño 3/4 también queda aislada una unidad estratigráfica con restos de una jamba y un dintel (UE 1018). En este caso, por su identidad tipológica sí es posible equipararla con la obra originaria (UUEE 1002 y 1010), asegurando así que la primera muralla se extendía hasta dicho punto, en el extremo meridional del lienzo este, donde se abría un pequeño portillo.

La puerta de acceso principal al castillo se sitúa en el extremo contrario (paño 1/2), que en su alzado exterior se remete en este punto respecto de la línea de muralla para proteger su acceso, flanqueado al norte por la torre 1. Tanto al exterior como al interior de la puerta puede establecerse una clara diferencia entre las jambas, salmeres y fábricas laterales (UUEE 1010 ext. y 1129 int.), originarias, y las dovelas del arco y su fábrica (UUEE 1012 ext. y 1231 int.), pertenecientes a una etapa posterior (Etapa II). Los salmeres exteriores del arco, que se conservan en su posición original, trazan una figura de medio punto, negando la existencia previa de otro de herradura y proponiendo una cronología cristiana para la primera fase de la muralla, al menos en el lienzo estudiado (Fig. 7).

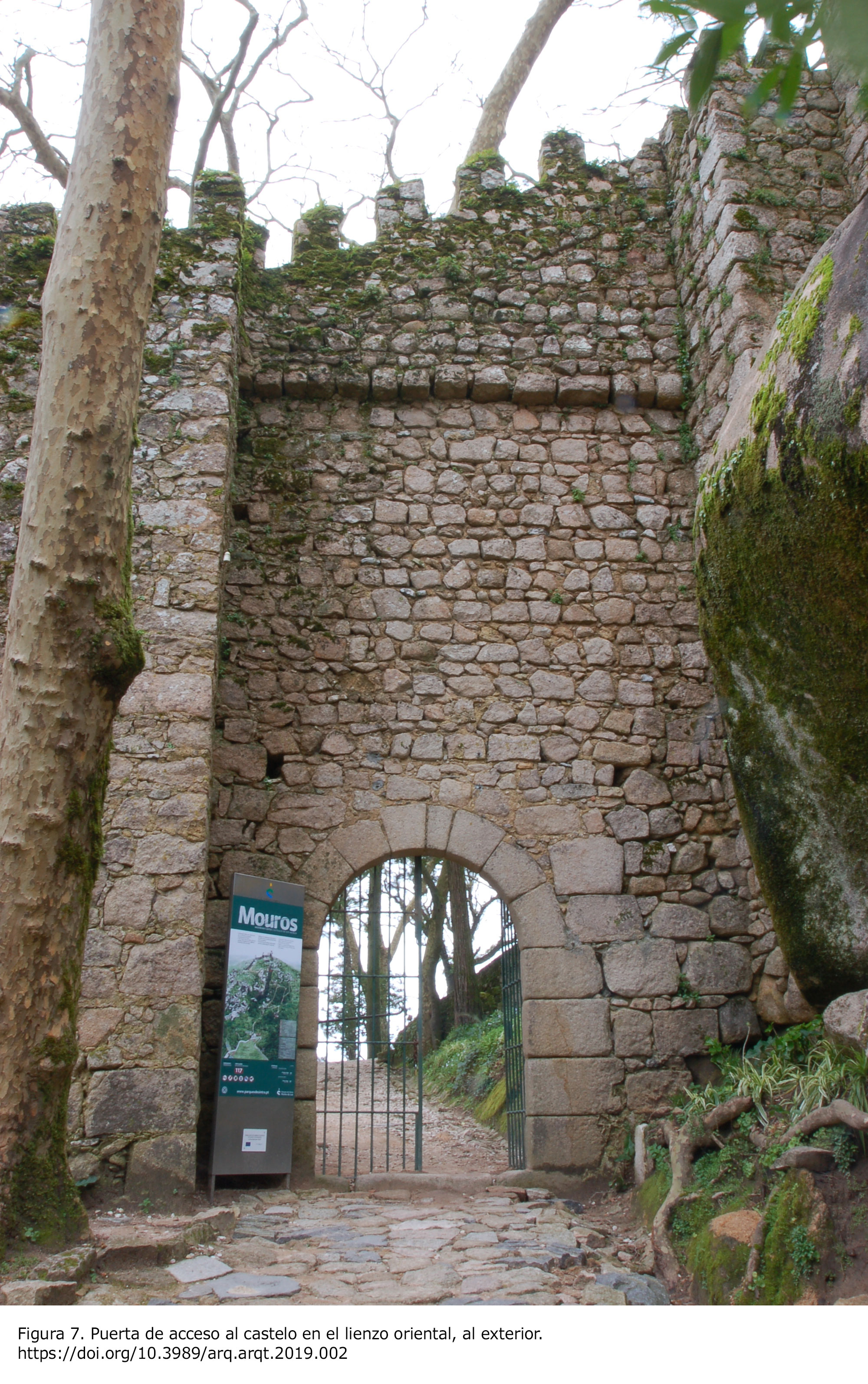

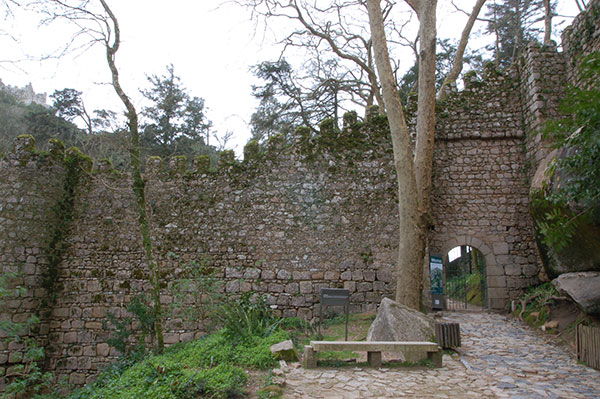

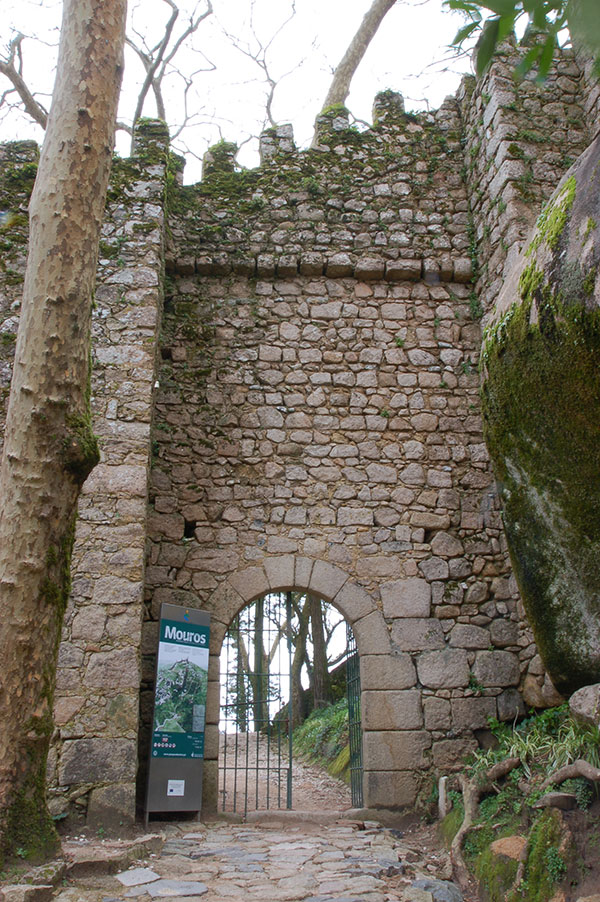

Figura 7. Puerta de acceso al castelo en el lienzo oriental, al exterior. [View full size] [Descargar tamaño completo]

Estos datos son concordantes con los resultados de las últimas excavaciones realizadas en el lienzo este de la fortificación. Como se ha señalado, en ellas se constata la construcción de los paños de muralla 1/2 y 2/3 sobre estructuras habitacionales anteriores, asociadas a cerámicas domésticas encuadrables entre los siglos XI y XII, y que señalan una fecha post quem para la construcción de la muralla, a partir del siglo XII (Sousa 2015Sousa, M. J. de 2015: “Uma habitação do século xi/xii sob a muralha do Castelo dos Mouros de Sintra – Evidências arqueológicas de um contexto doméstico”, en M. J. Gonçalves y S. Gómez Martínez (coords.), Actas do X Congresso Internacional a Cerâmica Medieval no Mediterrâneo. Silves, 22 a 27 Outubro 2012, pp. 262-265, Silves.: 263).

En conclusión, los argumentos estratigráficos y tipológicos ofrecidos por el análisis de los alzados, así como los datos aportados por las excavaciones del subsuelo nos llevan a rechazar la cronología altomedieval de estos lienzos y, concretamente, su adscripción cultural islámica. Las fuentes documentales señalan la conquista cristiana de la ciudad de Lisboa en 1147, lo que supuso la rendición pacífica de la población de Sintra, a la que otorgó fuero de villa el monarca Alfonso Henriques en 1154 (Serrão 1980Serrão, V. 1980: “Um ignorado templo pré-românico: A capela de S. Pedro do Castelo dos Mouros”, Jornal de Sintra, abril-mayo, pp. 2382 – 2384.; Cardim 1998Cardim, J. 1998: Sintra Património da Humanidade. Câmara municipal, Sintra: 26-27; Coelho 2002Coelho, C. 2002: “O Castelo dos Mouros (Sintra)”, en I. C. F. Fernandes (coord.), Mil anos de Fortificações na Península Ibérica e no Magreb (500-1500): Actas do Simpósio Internacional sobre Castelos, pp. 389-395. Edições Colibri / Câmara Municipal de Palmela, Lisboa.: 394). De esta manera, se puede inferir la construcción del castillo a partir de la segunda mitad del siglo XII, igualándolo cronológicamente con la iglesia extramuros de São Pedro de Canaferrim, de época románica como ya se ha indicado (Real 1982-1983Real, M. L. 1982-1983: “Perspectivas sobre a flora românica da “Escola” Lisbonense. A propósito de dois capitéis desconhecidos de Sintra, no Museu do Carmo”, Sintria, I-II, pp. 529-560.; Saldanha 1988Saldanha, A. N. 1988: “A capela de S. Pedro de Canaferrim, em Sintra. Contributos para o estudo de um monumento esquecido”, Aedificiorum, I, Junio, pp. 35-39.; Rodrigues 1995Rodrigues, J. 1995: “O mundo românico (séculos XI-XIII)”, en P. Pereira (dir.), História da Arte Portuguesa, vol. 1, pp. 257-262. Círculo de Leitores, Lisboa.: 258; Cardim 1998Cardim, J. 1998: Sintra Património da Humanidade. Câmara municipal, Sintra: 221), y con la que guarda semejanzas tipológicas como se verá a continuación.

Al igual que el castelo, la obra de la iglesia de Canaferrim es de mampostería de granito, aunque emplea piezas más heterogéneas, que se disponen en hiladas horizontales continuas. La fábrica se levanta de nuevo con muros de doble hoja, por medio de bancos, pero emplea para su edificación andamios con agujas pasantes (UUEE 1600, 1614 y 1618), a diferencia de la obra del castelo. Como en la fortificación, también se observan diferencias de módulo entre los mampuestos de la nave (UUEE 1614 y 1618) y los sillarejos del testero del ábside (UE 1600), que una vez más se deben relacionar con un cuidado en la cimentación de éste último. Otra peculiaridad de la cabecera, de nuevo vinculable con la obra del castillo, es el rejuntado de sus muros, conservado aún en algunos puntos (Fig. 8).

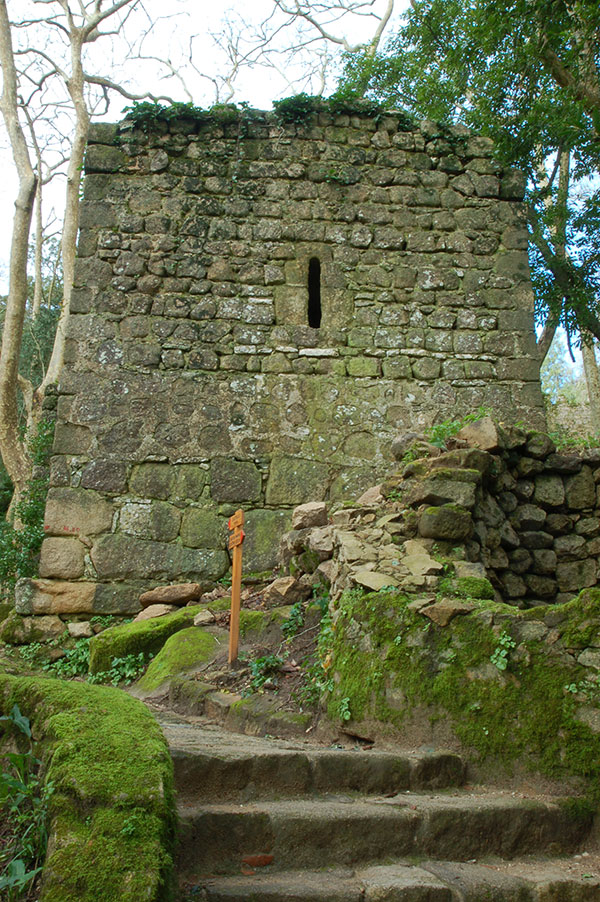

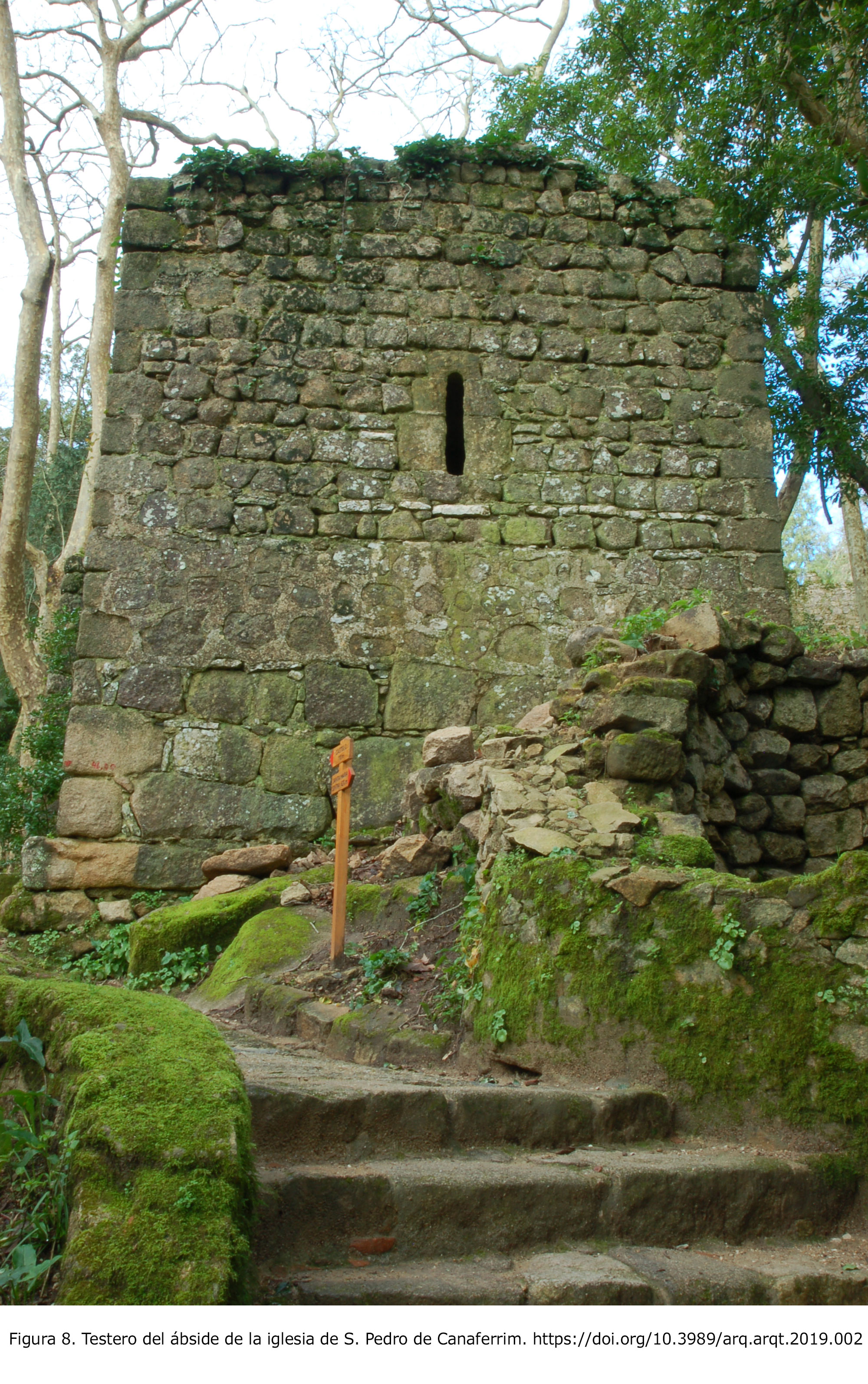

Figura 8. Testero del ábside de la iglesia de S. Pedro de Canaferrim. [View full size] [Descargar tamaño completo]

En el ábside, pertenecen al momento originario su cubierta abovedada, la estrecha ventana de su testero, las dos credencias de los muros norte y sur (a las que se ha asignado una cronología moderna que debe rechazarse; Serrão 1980Serrão, V. 1980: “Um ignorado templo pré-românico: A capela de S. Pedro do Castelo dos Mouros”, Jornal de Sintra, abril-mayo, pp. 2382 – 2384.) y el arco de su embocadura, con sus jambas, impostas, arco doble y columnas entregas con basas y capiteles decorados. El acceso sur de la iglesia conserva su morfología original de arco de medio punto con tímpano, a pesar de su restauración en el siglo XX (Etapa VII; Fig. 9); mientras que las ruinas sucesivas del acceso oeste impiden conocer su tipología primitiva.

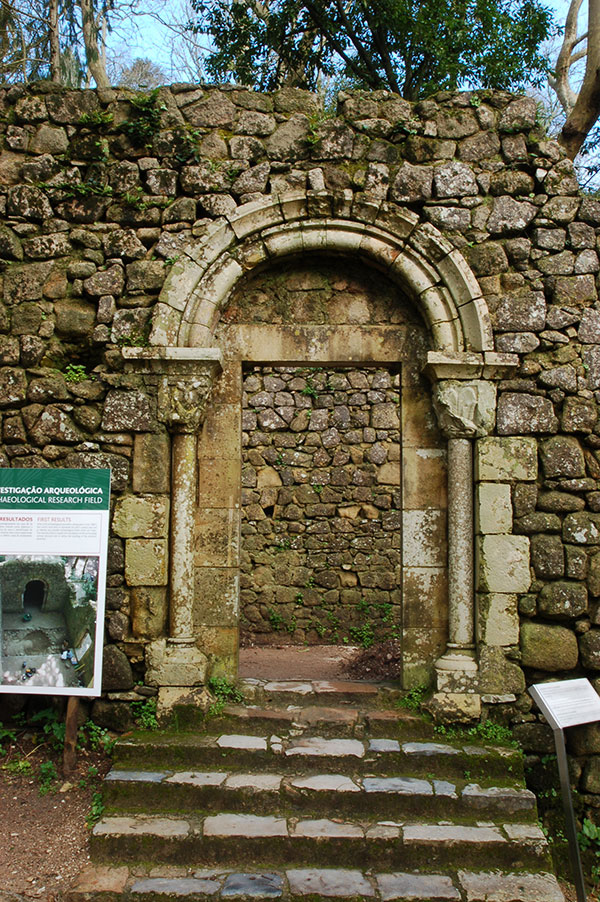

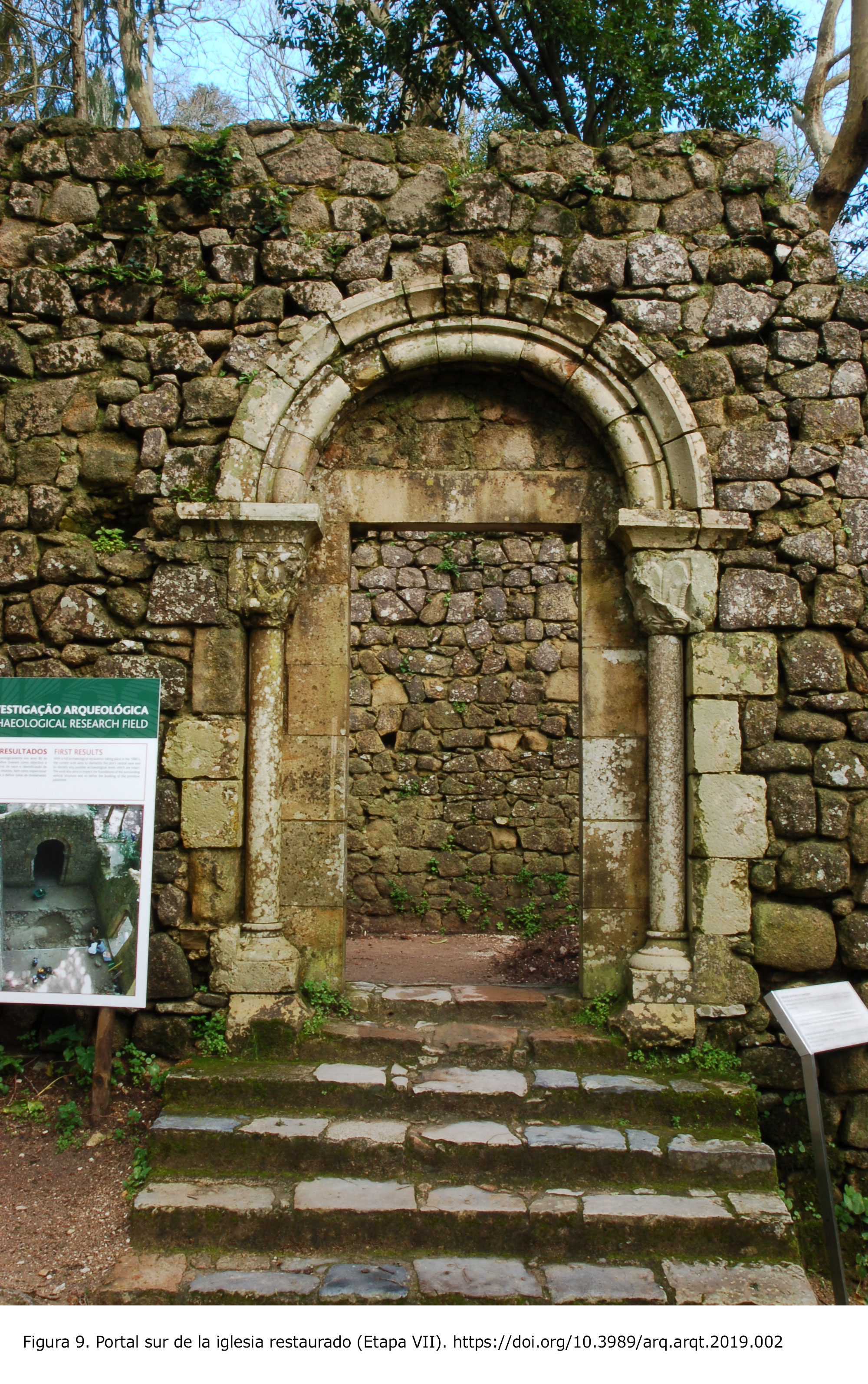

Figura 9. Portal sur de la iglesia restaurado (Etapa VII). [View full size] [Descargar tamaño completo]

El estudio de los capiteles del ábside y de la portada sur marca un horizonte de construcción de la iglesia dentro del románico avanzado, entre la segunda mitad del siglo XII y principios del XIII (Figs. 10 y 11). Por tanto, hemos de remitirnos nuevamente a la conquista cristiana del territorio en 1147 y a la concesión de Carta Fuero en 1154 por parte del monarca Alfonso Henriquez a la villa de Sintra. Por este documento, su concejo quedó dividido en cuatro demarcaciones parroquiales: San Pedro, San Martinho, Santa María y San Miguel, identificándose la de San Pedro de Canaferrim con la presente capilla, según las fuentes la mayor de todas las de Sintra (Costa 1980Costa, F. 1980: O Paço Real de Sintra: Novos subsídios para a sua história. Câmara Municipal, Sintra.: 60-67; Serrão 1980Serrão, V. 1980: “Um ignorado templo pré-românico: A capela de S. Pedro do Castelo dos Mouros”, Jornal de Sintra, abril-mayo, pp. 2382 – 2384.; Real 1982-1983Real, M. L. 1982-1983: “Perspectivas sobre a flora românica da “Escola” Lisbonense. A propósito de dois capitéis desconhecidos de Sintra, no Museu do Carmo”, Sintria, I-II, pp. 529-560.: 557-558; Saldanha 1988Saldanha, A. N. 1988: “A capela de S. Pedro de Canaferrim, em Sintra. Contributos para o estudo de um monumento esquecido”, Aedificiorum, I, Junio, pp. 35-39.: 36; Cardim 1998Cardim, J. 1998: Sintra Património da Humanidade. Câmara municipal, Sintra: 27; Simões 1999Simões, T. 1999: O sítio neolítico de São Pedro de Canaferrim, Sintra: contribuiçoes para o estudio da neolitizaçao da Península de Lisboa, Trabalhos de Arqueología, 12. Instituto Português de Arqueologia, Lisboa.: 32). Estas cuatro parroquias fueron en origen, por tanto, de patronato regio. Sin embargo, la iglesia de San Pedro fue posteriormente cedida al obispo de Lisboa, en el año 1245, bajo el reinado del monarca Sancho II (1223-1248) (Serrão 1980Serrão, V. 1980: “Um ignorado templo pré-românico: A capela de S. Pedro do Castelo dos Mouros”, Jornal de Sintra, abril-mayo, pp. 2382 – 2384.; Saldanha 1988Saldanha, A. N. 1988: “A capela de S. Pedro de Canaferrim, em Sintra. Contributos para o estudo de um monumento esquecido”, Aedificiorum, I, Junio, pp. 35-39.: 36; Cardim 1998Cardim, J. 1998: Sintra Património da Humanidade. Câmara municipal, Sintra: 27).

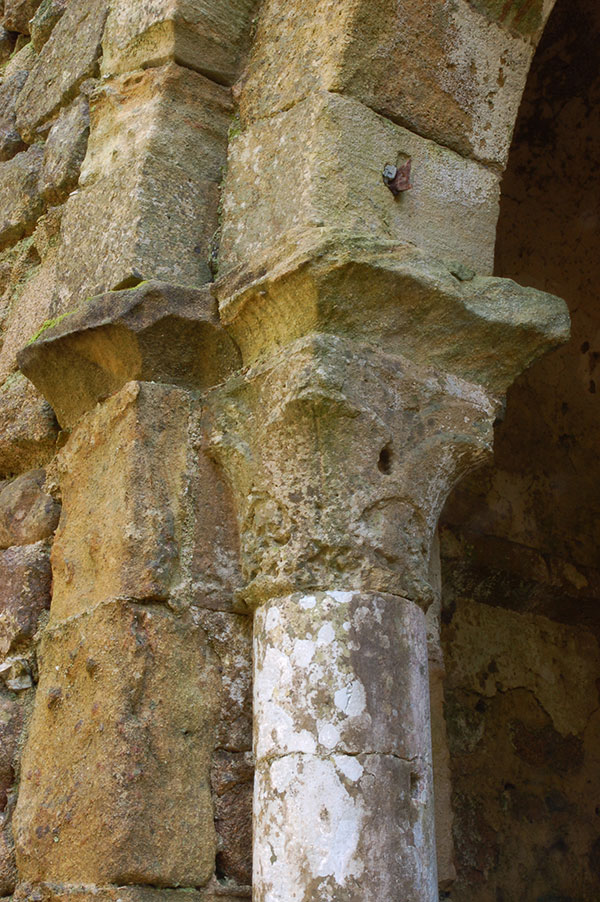

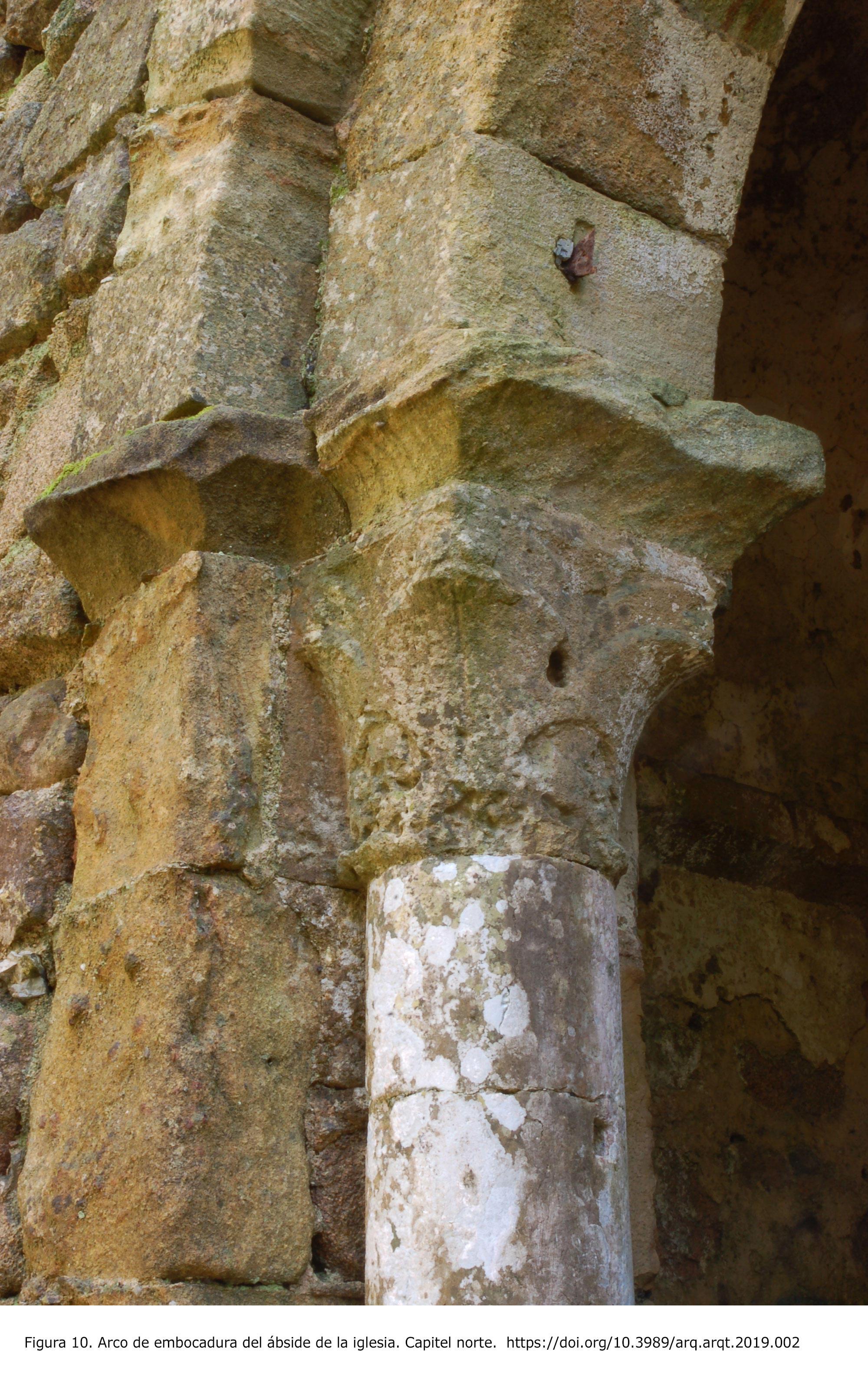

Figura 10. Arco de embocadura del ábside de la iglesia. Capitel norte. [View full size] [Descargar tamaño completo]

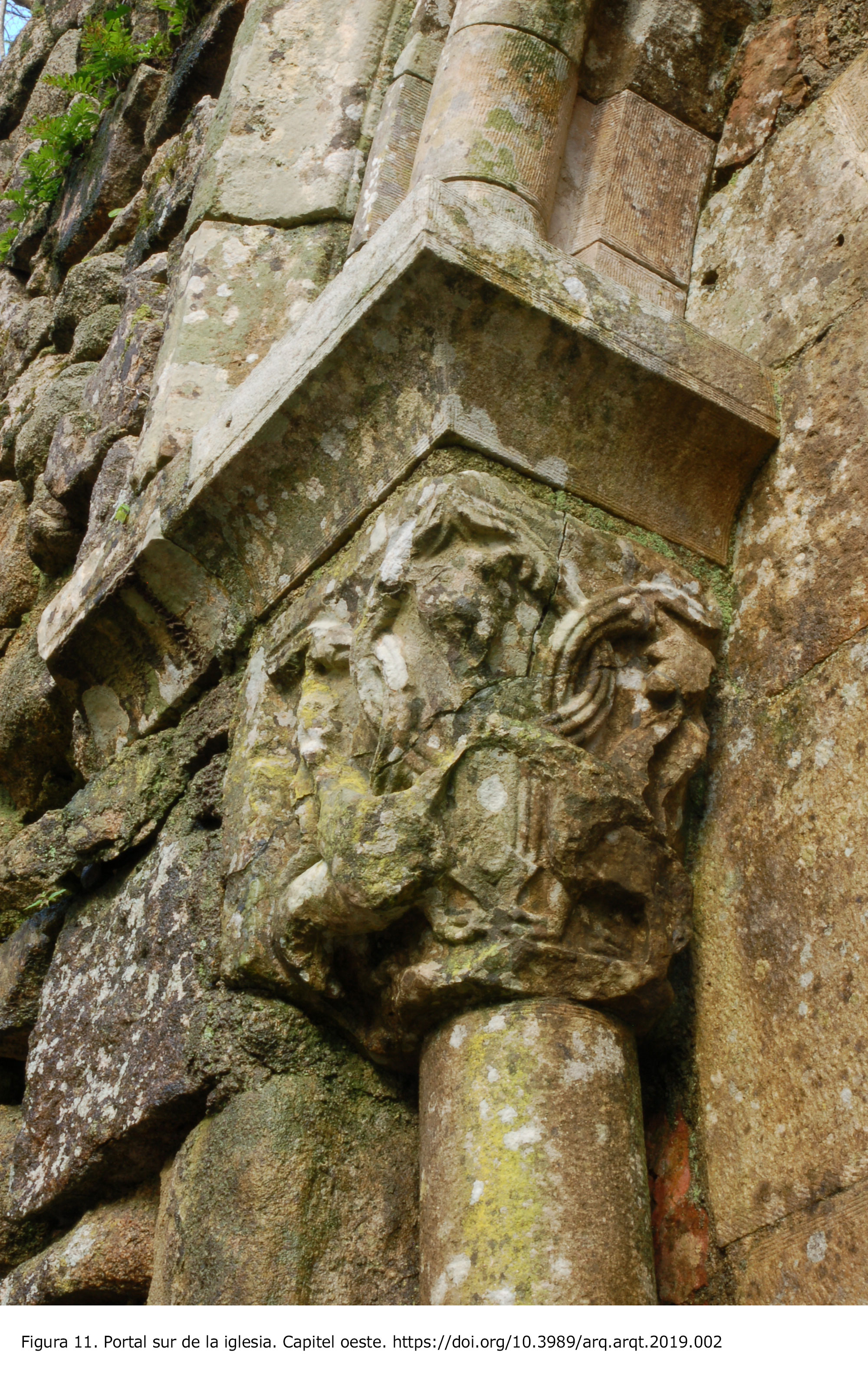

Figura 11. Portal sur de la iglesia. Capitel oeste. [View full size] [Descargar tamaño completo]

1.2. Etapa II (siglos XIII-XIV). Ruinas estructurales y reformas históricas

[Muralla: A 107, UE 1109; A 108, UUEE 1020 1240; A 109, UUEE 1011 1230; A 110, UUEE 1012 1231. Iglesia: (Etapa IIA) A 302, UE 1628; A 303, UE 1619; (Etapa IIB) A 304, UUEE 1620 1623 1624; A 305, UUEE 1601 1621; (Etapa IIC) A 306, UE 1605. Cisterna: A 200, UE 1500]

En el lienzo este del castillo se constatan dos derrumbes y restauraciones, independientes entre sí, en el paño 3/4 (AA 107 y 108) y en el acceso principal (AA 109 y 110).

En la reconstrucción del paño 3/4 se emplea un aparejo en la base al exterior, que combina cajones de mampostería entre machones de sillería (UE 1019), sobre el que se alza una fábrica de mampostería ordenada, con hiladas de regularización y sin mechinales de construcción, que se eleva por bancos de obra (UUEE 1020 ext. Y 1240 int.). En su edificación se amortizó el portillo del extremo sur (Fig. 12), que fue sustituido por otro nuevo en el extremo opuesto con dintel en “T” y jambas de sillería con derrame interior, indicando el uso habitual de dicho paso (Fig. 13).

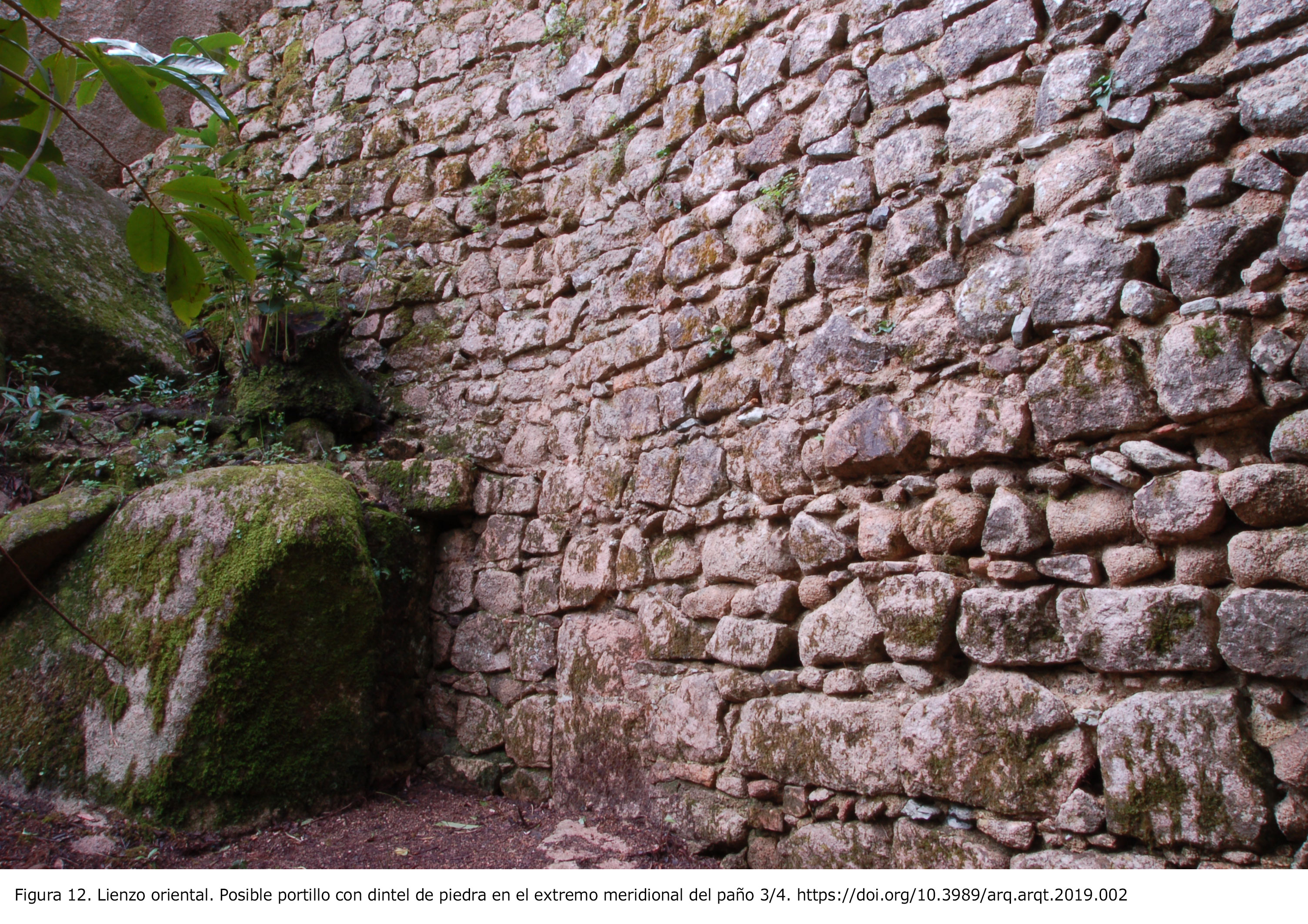

Figura 12. Lienzo oriental. Posible portillo con dintel de piedra en el extremo meridional del paño 3/4. [View full size] [Descargar tamaño completo]

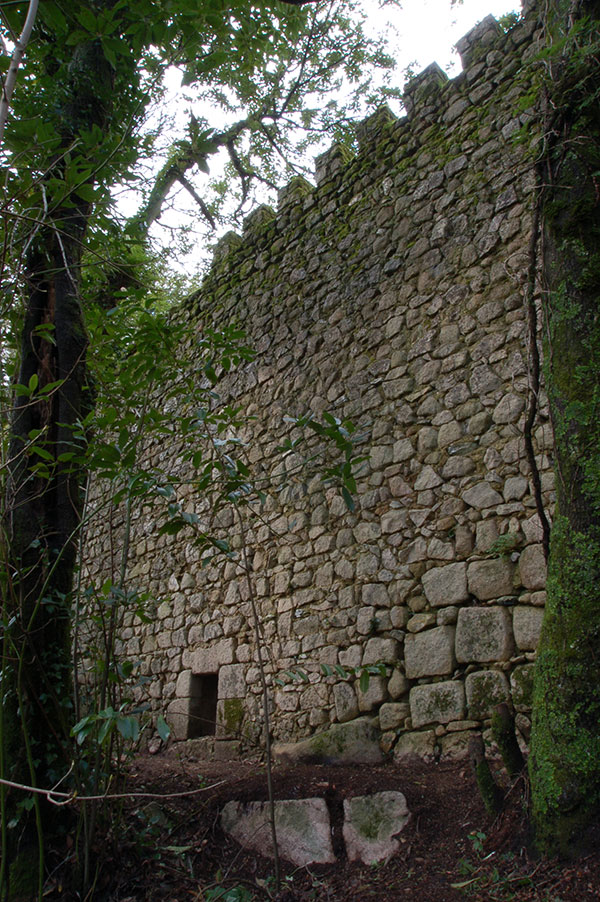

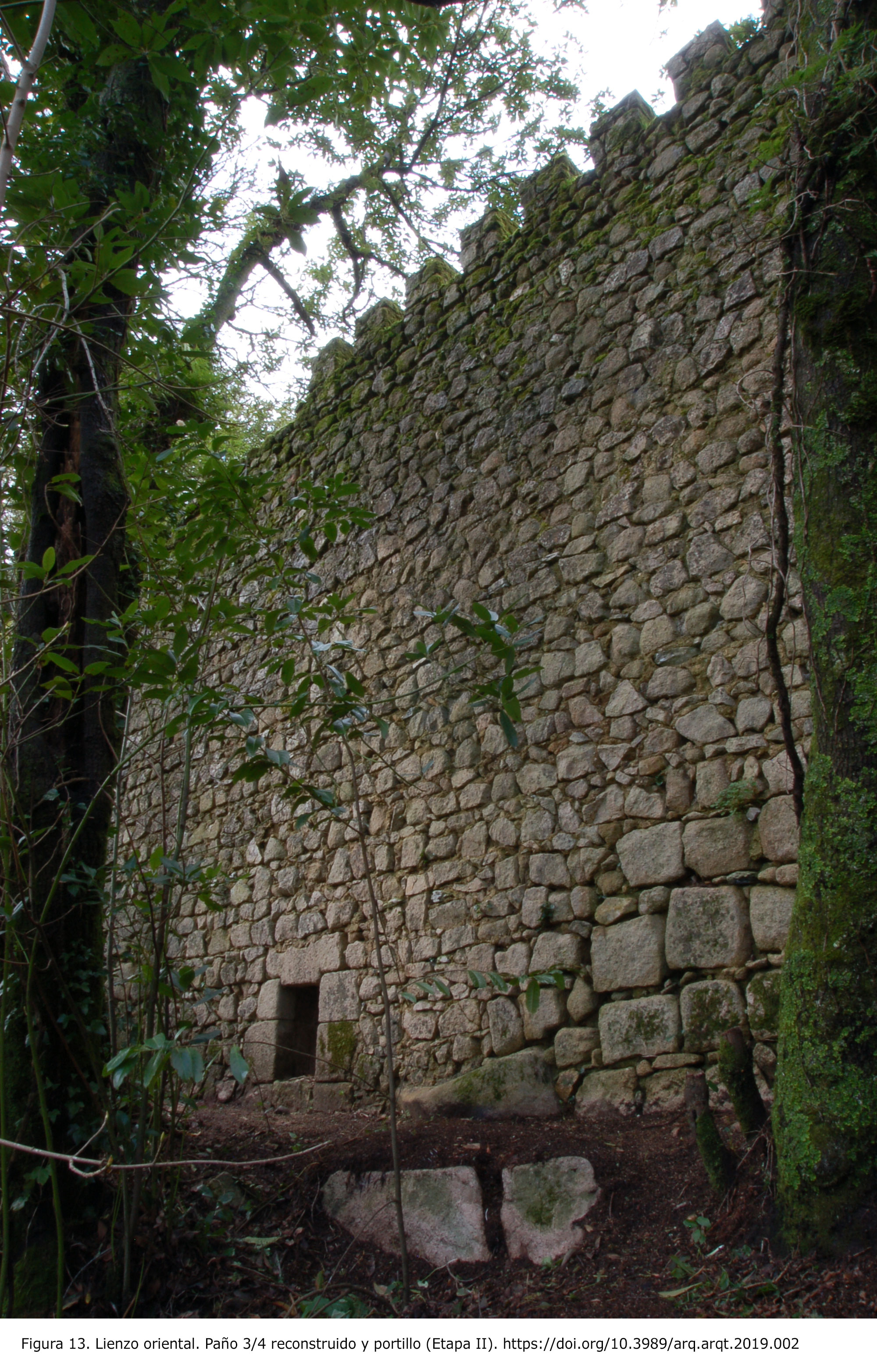

Figura 13. Lienzo oriental. Paño 3/4 reconstruido y portillo (Etapa II). [View full size] [Descargar tamaño completo]

El derrumbe del acceso principal (UUEE 1230 y 1011) obligó a rehacer su arco desde las jambas, al interior, y desde los salmeres, al exterior (UUEE 1231 int. y 1012 ext.). Destaca en esta restauración el quicio de la jamba sur, realizado ex profeso para esta obra como demuestran su material y talla diferente (caliza blanca y “gradina”), además de estar acuñada, lo que aporta una cronología de la segunda mitad del s. XII (Bessac 1986Bessac, J. C. 1986: L’outillage traditionnel du tailleur de pierre. CNRS editions, Paris. : 67, “gradina”). Estos datos permiten situar la restauración de este vano en época plenomedieval o en la Baja Edad Media (Figs. 14 y 15).

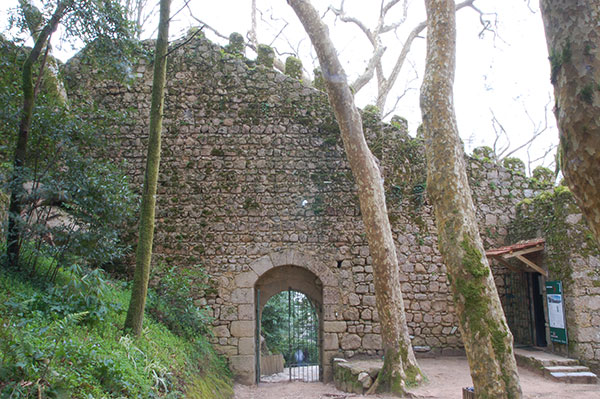

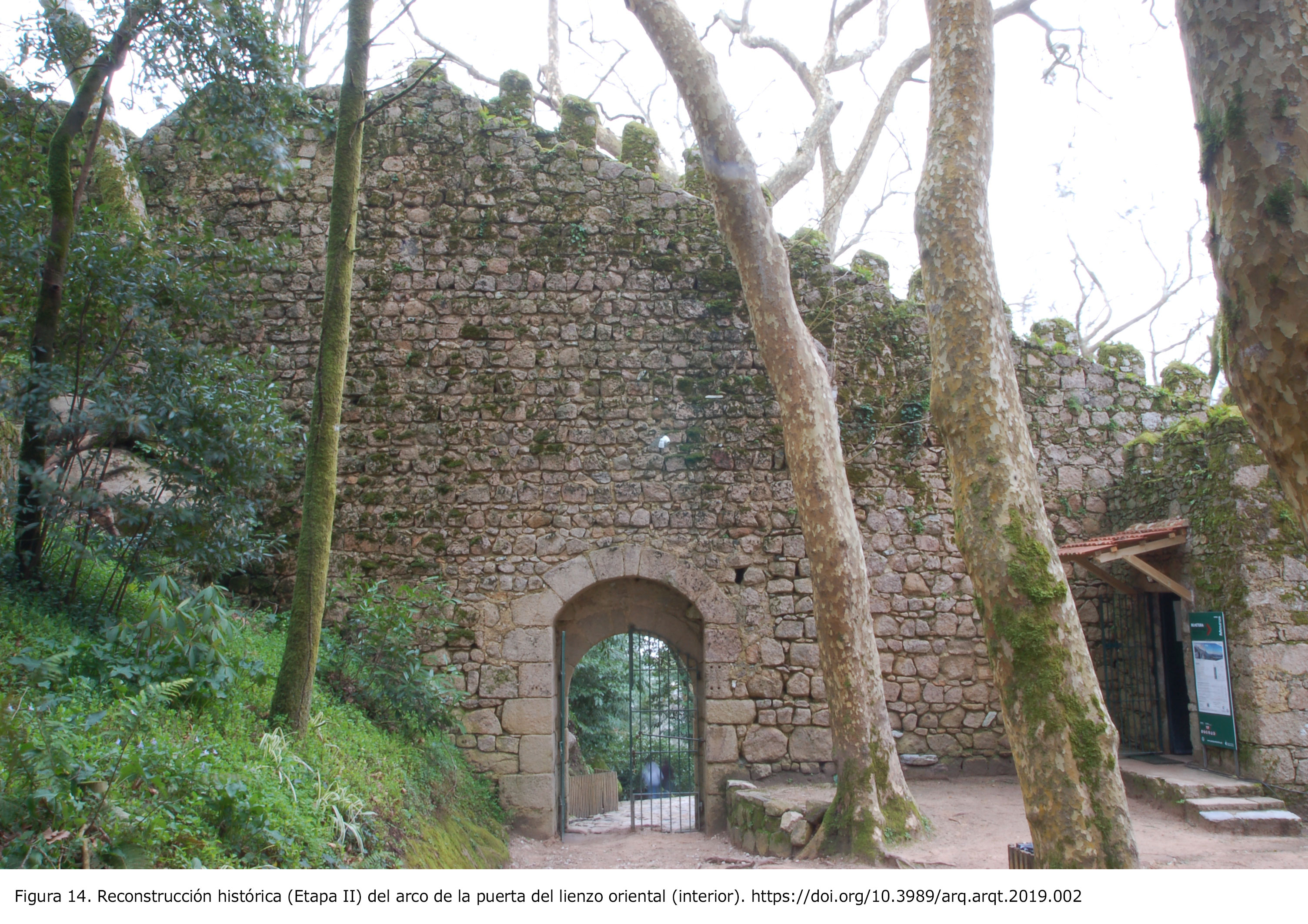

Figura 14. Reconstrucción histórica (Etapa II) del arco de la puerta del lienzo oriental (interior). [View full size] [Descargar tamaño completo]

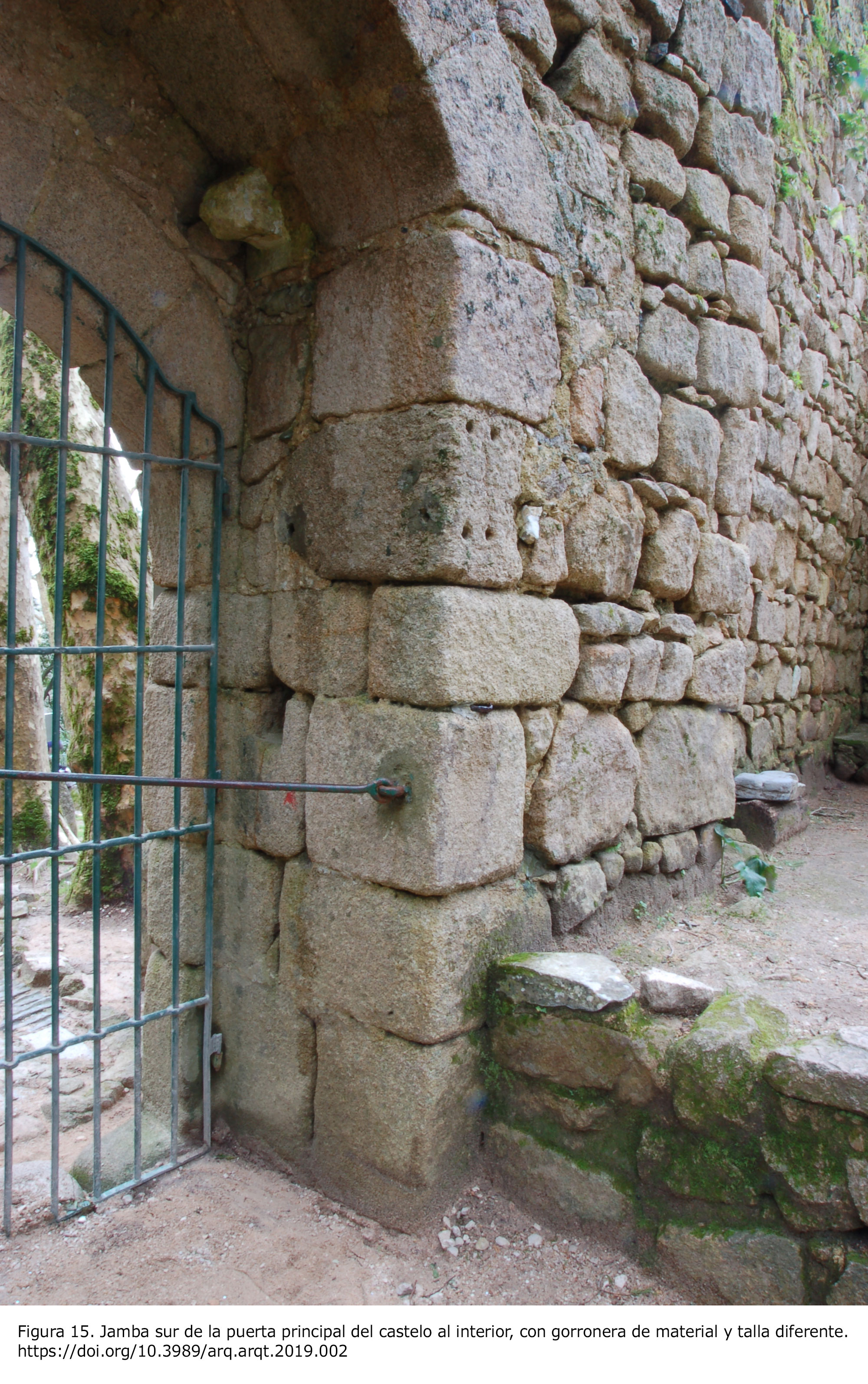

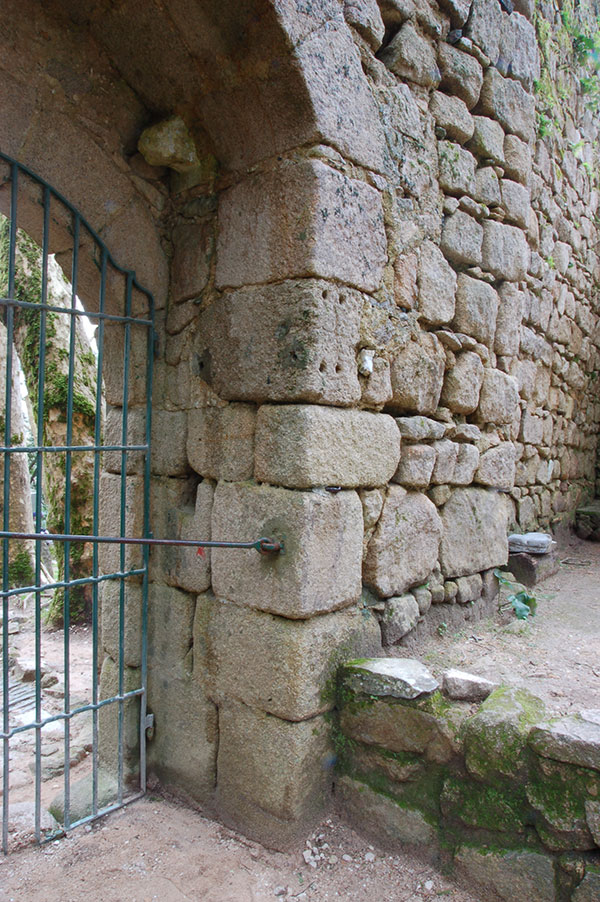

Figura 15. Jamba sur de la puerta principal del castelo al interior, con gorronera de material y talla diferente. [View full size] [Descargar tamaño completo]

Esta reforma incluyó también la reconstrucción del paño sobre la puerta, con un aparejo cuidado y regular, alzado con andamios armados con almas. También la construcción o la restauración de la parte inferior de la torre 1 y del paño 0/1 (UE 1245)[6]. Y es que, dado que estos últimos elementos no se conocen con seguridad en la etapa primera, puede proponerse que la reparación de la puerta de acceso al castillo supusiera, o bien la reconstrucción de estas fábricas tras su hipotética ruina (lo más probable, caso de aceptar su existencia en la primera etapa), o bien su construcción ex novo.

Podemos concluir que la ruina y la reconstrucción de la puerta se producirían en momentos seguidos, encuadrables en la Plena o en la Baja Edad Media y que, aunque no podemos relacionar esta reconstrucción con la del paño 3/4, ambas obras afectaron a largos tramos del lienzo este, lo que supone un uso habitual de la fortificación que justifique tal inversión. Distintos documentos mencionan reconstrucciones en la fortaleza por el monarca Alfonso Enriques en 1149 y durante los reinados de Sancho I “el Poblador” (1154-1212) y de Fernando I “el Hermoso” (1373). También señalan un último alcaide de la fortaleza a finales del siglo XIV (1383; Castro 1843Castro, Abade A. D. de [1804-1876] 1843: Investigação ao castello situado na serra de Cintra. Typographia de A. J. C. da Cruz, Lisboa.: 8-9 y Coelho 2002Coelho, C. 2002: “O Castelo dos Mouros (Sintra)”, en I. C. F. Fernandes (coord.), Mil anos de Fortificações na Península Ibérica e no Magreb (500-1500): Actas do Simpósio Internacional sobre Castelos, pp. 389-395. Edições Colibri / Câmara Municipal de Palmela, Lisboa.: 391), debiendo ésta quedar despoblada a finales de la centuria, lo que parece constatarse en las excavaciones arqueológicas llevadas a cabo en el entorno del lienzo este del castillo (Simões 1999Simões, T. 1999: O sítio neolítico de São Pedro de Canaferrim, Sintra: contribuiçoes para o estudio da neolitizaçao da Península de Lisboa, Trabalhos de Arqueología, 12. Instituto Português de Arqueologia, Lisboa.: 41-45; Sousa 2013Sousa, M. J. de 2013: “À Conquista do Castelo”. Campo de investigação arqueológica do Castelo dos Mouros I Sintra – primeiros resultados”, en I. C. F. Fernandes (coord.), Fortificações e Território na Penínsua Ibérica e no Magreb (séculos VI a XVI), vol. II, pp. 813-819. Edições Colibri / Câmara Municipal de Palmela, Lisboa.; Gouveia y Sousa 2017Gouveia, M. de y Sousa, M. J. de 2017: “Moedas da primeira dinastia provenientes do Castelo dos Mouros (Sintra): notícia preliminar das escavações arqueológicas de 2009-2011”, Revista M, 0, pp. 73-79. ). No obstante, existen también referencias del asentamiento de una comunidad judía en el castelo, durante el siglo XV, segregada del resto de la población por orden regia y expulsada definitivamente por el monarca D. Manuel I en 1496 (Cardim 1998Cardim, J. 1998: Sintra Património da Humanidade. Câmara municipal, Sintra: 220).

En la iglesia de São Pedro de Canaferrim se documentan asimismo reformas sucesivas, encuadrables en la etapa II (Fig. 16). La primera de ellas (IIA) se produjo tras la ruina, probablemente temprana, del muro norte de la nave y de la parte septentrional del testero oeste (UE 1628). Su reconstrucción (UE 1619) se efectúa con una fábrica de mampostería heterogénea, levantada por bancos de obra con mechinales pasantes, donde la unión de la esquina noroeste de la nave se refuerza con encadenado de sillería al exterior. La reforma supuso la construcción o reconstrucción de un vano rectangular en el muro norte, cuya diferencia de cota con el nivel de la iglesia es importante (más de 1m), lo que plantea el problema de su función, ya que es difícil conciliar el uso simultáneo de tres puertas para la pequeña capilla (accesos sur, oeste y norte). Saldanha (1988Saldanha, A. N. 1988: “A capela de S. Pedro de Canaferrim, em Sintra. Contributos para o estudo de um monumento esquecido”, Aedificiorum, I, Junio, pp. 35-39.: 37), siguiendo otros ejemplos portugueses, supone la existencia de una sacristía, torre u otra estancia aneja al muro norte, que no habría llegado hasta nosotros por estar realizada con materiales perecederos (Fig. 17).

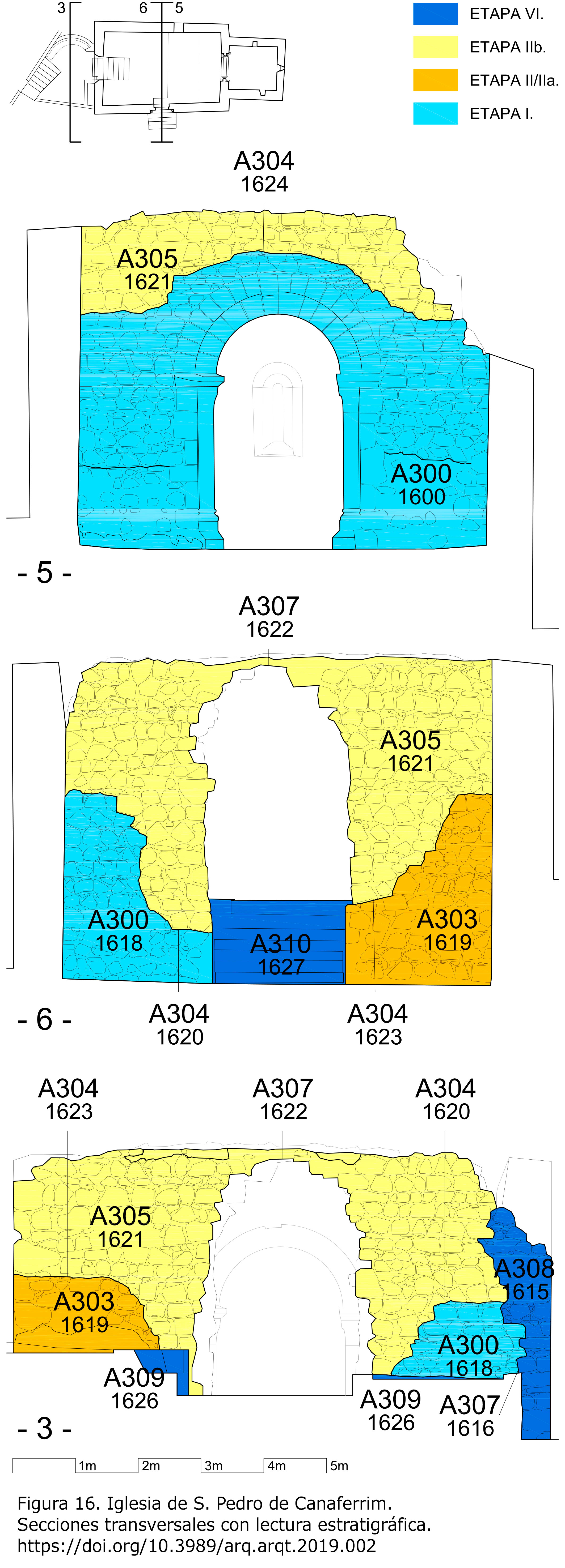

Figura 16. Iglesia de S. Pedro de Canaferrim. Secciones transversales con lectura estratigráfica. [View full size] [Descargar tamaño completo]

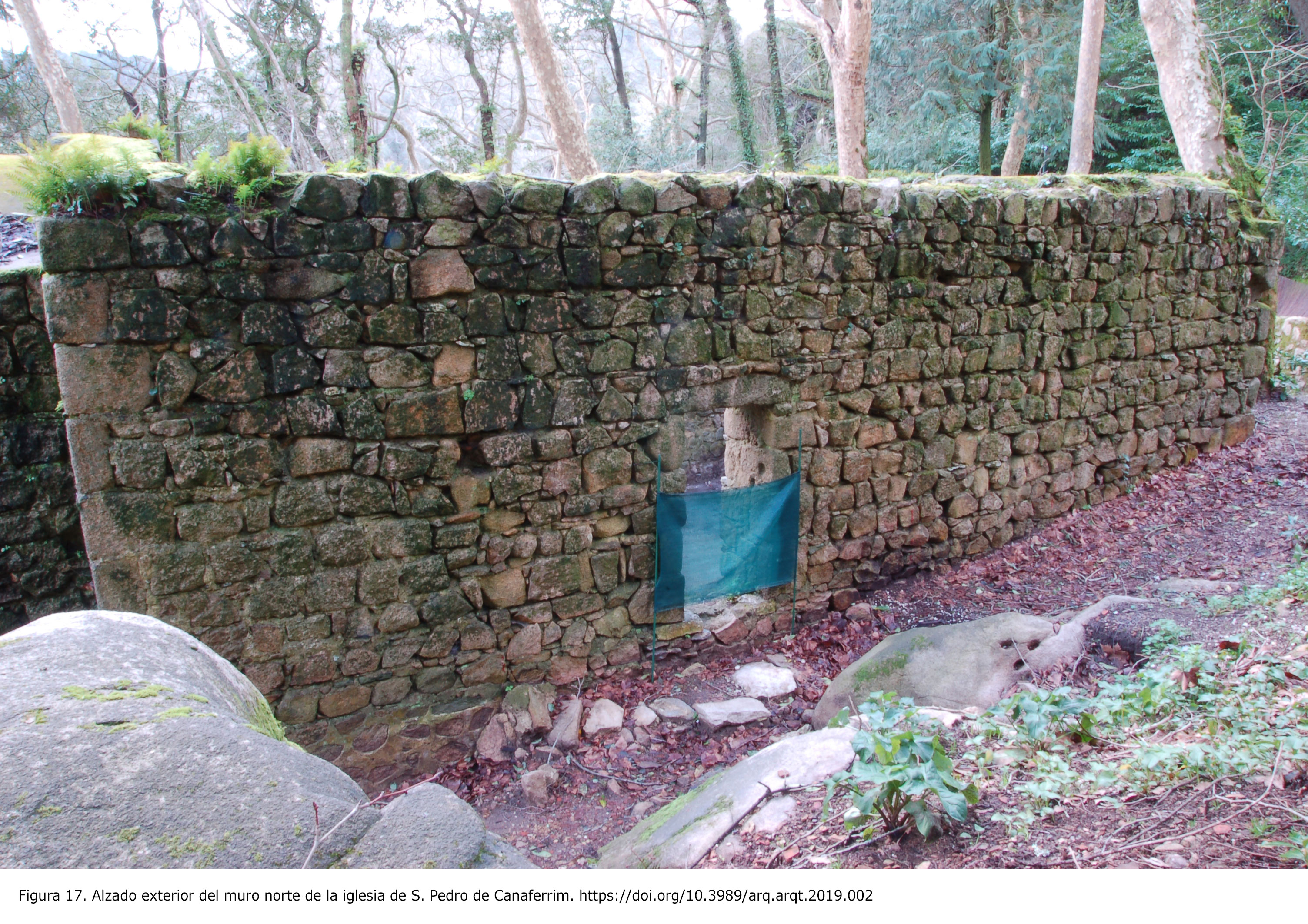

Figura 17. Alzado exterior del muro norte de la iglesia de S. Pedro de Canaferrim. [View full size] [Descargar tamaño completo]

Tras esta reforma, de nuevo fallaron los muros norte y oeste (A 304), implicando otra reconstrucción (IIB, UUEE 1601 y 1621), también en mampostería, que se dispone en hiladas sinuosas con piezas escuadradas, algo mayores que en la reforma anterior (Fig. 18). Esta segunda ruina afectó de nuevo al vano norte, con un dintel posiblemente más alto que el originario, y sobre el que se abren además tres pequeñas ventanas adinteladas, estrechas y abocinadas. También supone la presencia de una puerta en el muro oeste, donde sendas impostas en este acceso evidencian la existencia de un arco, cuya sillería fue robada posteriormente (Fig. 19). De nuevo se plantea un problema de interpretación por si hubo o no un vano previo y la diferencia de cota con el suelo de la nave. Si, como afirma Real (1982-1983Real, M. L. 1982-1983: “Perspectivas sobre a flora românica da “Escola” Lisbonense. A propósito de dois capitéis desconhecidos de Sintra, no Museu do Carmo”, Sintria, I-II, pp. 529-560.: 529-560), los capiteles existentes en el Museo Arqueológico de Sintra pertenecieron a esta portada oeste de la capilla, debemos aceptar su existencia desde la primera etapa, puesto que estos capiteles y los del arco del ábside son coetáneos, en opinión de este autor (Ib. 531 y 537). Lamentablemente, carecemos de otros argumentos que vinculen estas piezas del museo con la iglesia de Canaferrim.

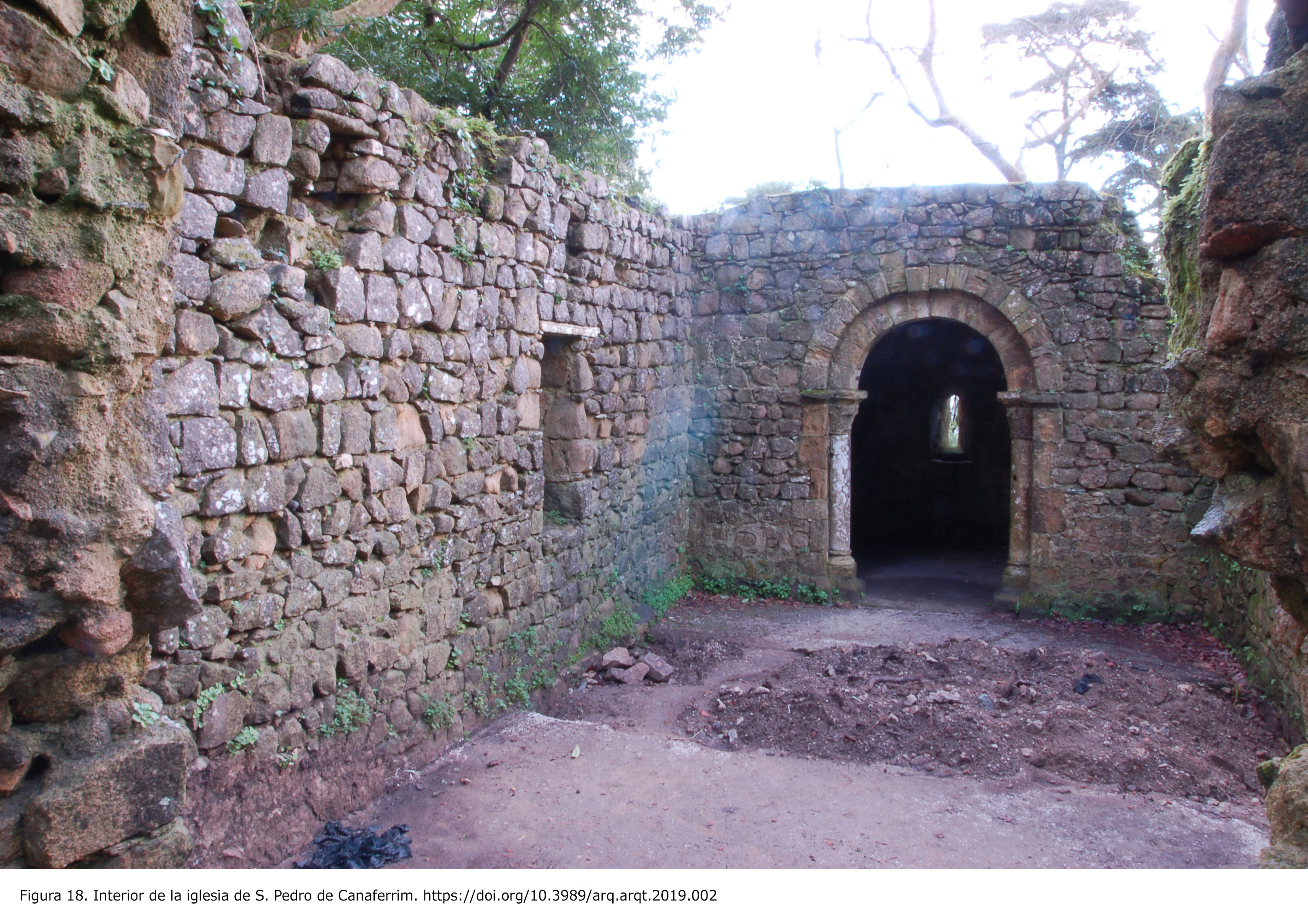

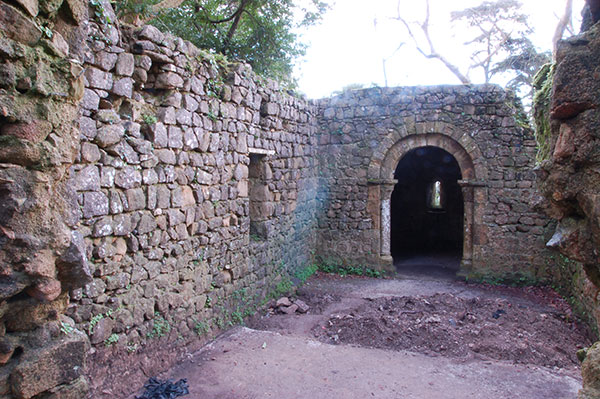

Figura 18. Interior de la iglesia de S. Pedro de Canaferrim. [View full size] [Descargar tamaño completo]

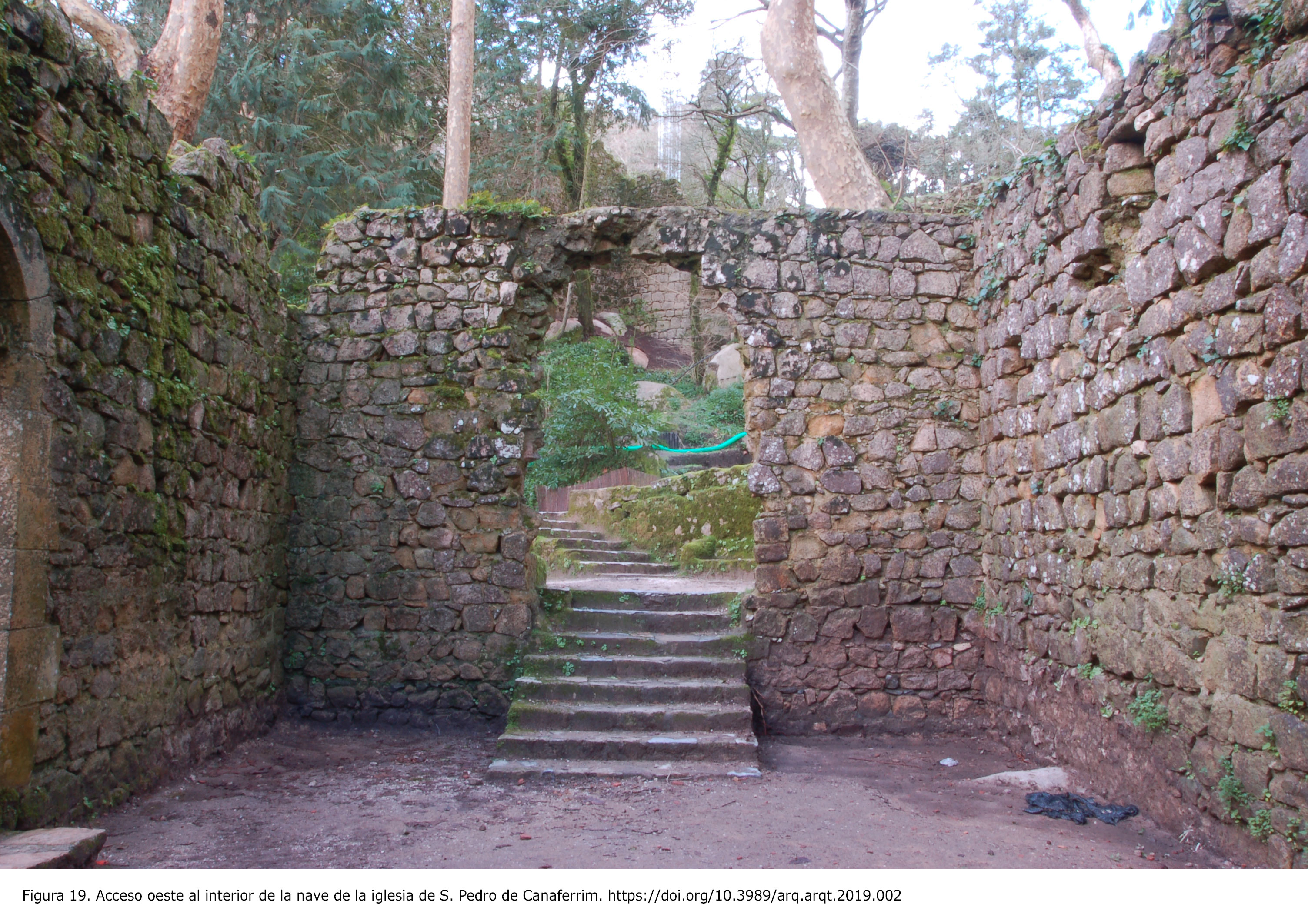

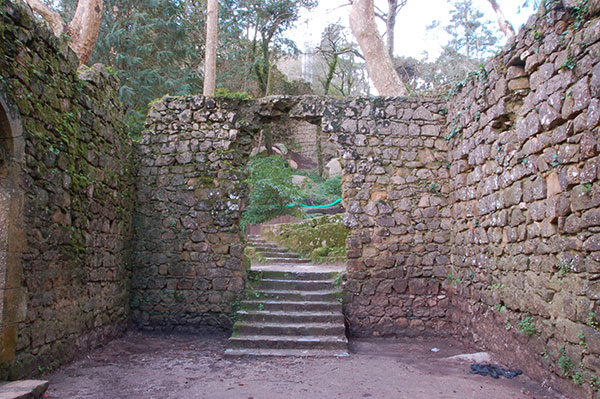

Figura 19. Acceso oeste al interior de la nave de la iglesia de S. Pedro de Canaferrim. [View full size] [Descargar tamaño completo]

La última reforma (IIC) corresponde a la decoración pictórica del ábside, de la que aún quedan restos (UE 1605). La posición estratigráfica de estas pinturas, posteriores al rejuntado original y al encalado interior[7], preconiza una cronología tardía para las mismas. Su datación en época gótica (siglo XV) (Serrão 1980Serrão, V. 1980: “Um ignorado templo pré-românico: A capela de S. Pedro do Castelo dos Mouros”, Jornal de Sintra, abril-mayo, pp. 2382 – 2384.) ratifica su alejamiento de la obra románica, indicando además la prolongación del uso cultual de este espacio[8] (Fig. 20).

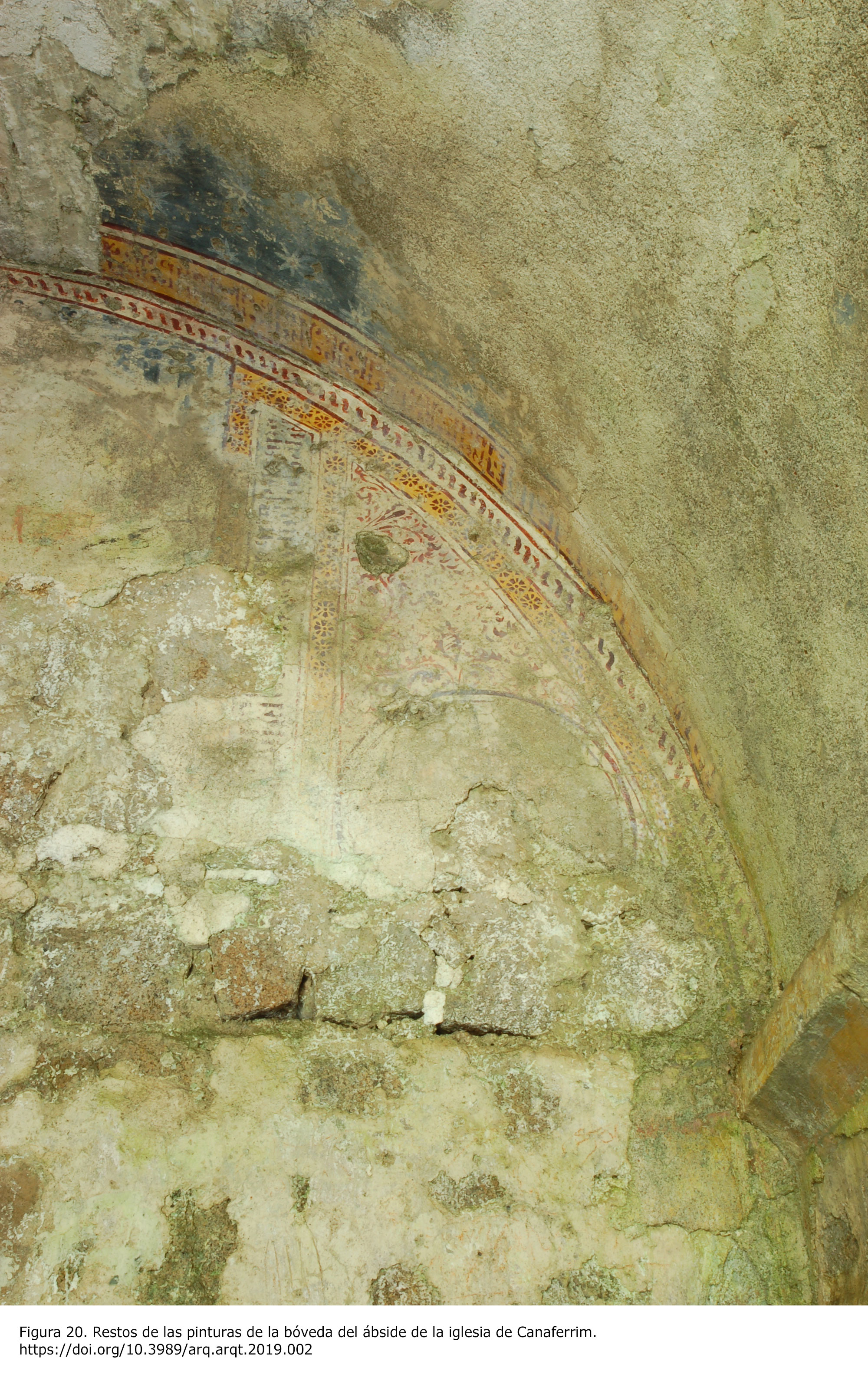

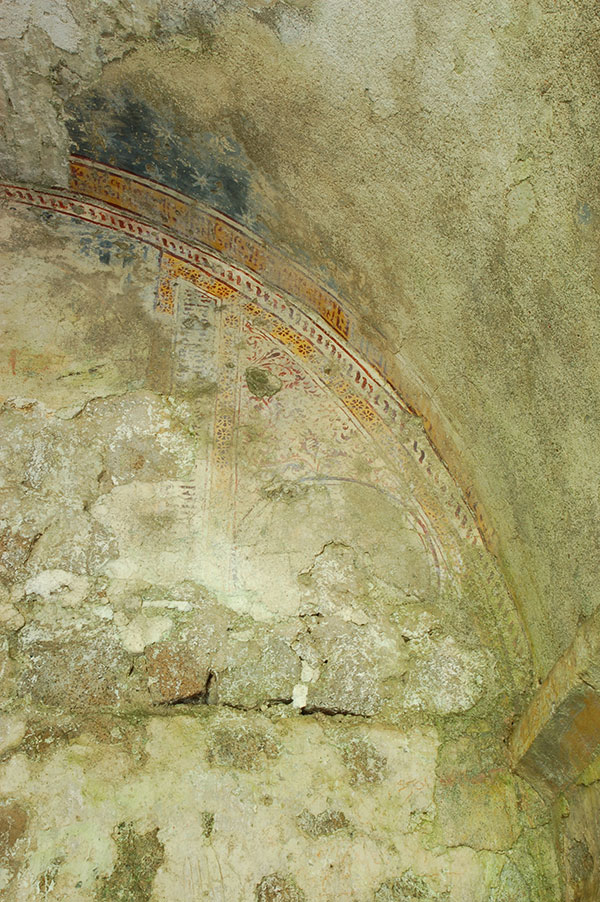

Figura 20. Restos de las pinturas de la bóveda del ábside de la iglesia de Canaferrim. [View full size] [Descargar tamaño completo]

Un documento de 1493 recoge el abandono del edificio en esta fecha, señalando su profanación por la comunidad judía segregada en la fortaleza (Cardim 1998Cardim, J. 1998: Sintra Património da Humanidade. Câmara municipal, Sintra: 222). La gradual transferencia política y poblacional del núcleo habitacional en altura a la villa en crecimiento al pie de la sierra, y la remodelación de la iglesia de San Pedro de Penaferrim en el siglo XVI, nombrada sede parroquial frente a la antigua de la fortaleza, debieron ser factores decisivos en el abandono de esta última (Saldanha 1988Saldanha, A. N. 1988: “A capela de S. Pedro de Canaferrim, em Sintra. Contributos para o estudo de um monumento esquecido”, Aedificiorum, I, Junio, pp. 35-39.: 36; Serrão 1989Serrão, V. 1989: Sintra. Presença, Lisboa.: 36).

Antes de concluir la explicación de esta segunda etapa, debemos tratar de la fecha de construcción de la cisterna de la fortificación (Fig. 21). Esta obra es de planta rectangular y está jalonada al interior por seis pilares que sirven de asiento a los arcos fajones que sustentan su bóveda de cañón (restaurada en la Etapa VI). Está realizada con sillería granítica que remata en los muros longitudinales en una sencilla línea de imposta continua (UE 1500). Se accede a su interior por una puerta en el testero sur con remate apuntado, desde donde una escalera desciende hasta la cota de suelo (Fig. 22). En el centro de este suelo existe una pileta circular para facilitar su limpieza.

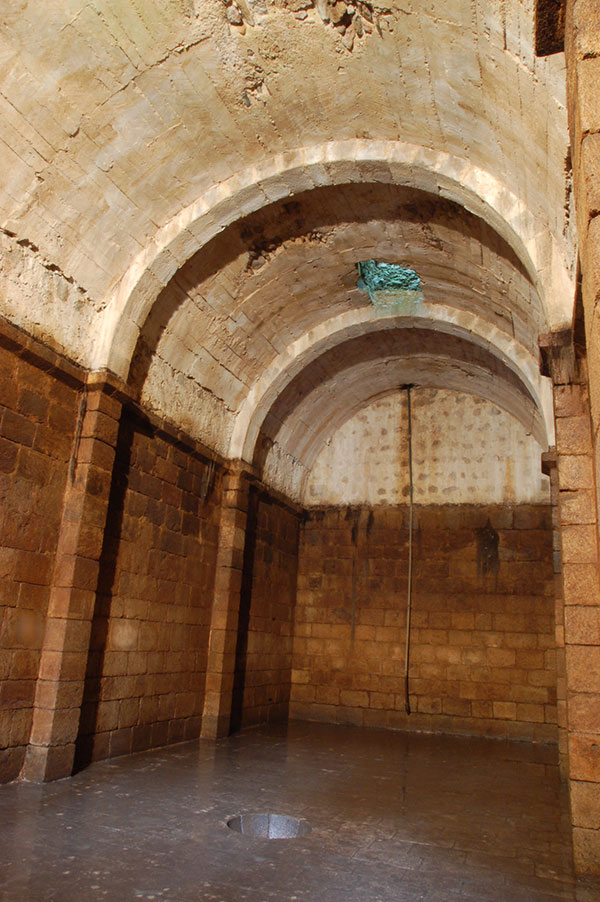

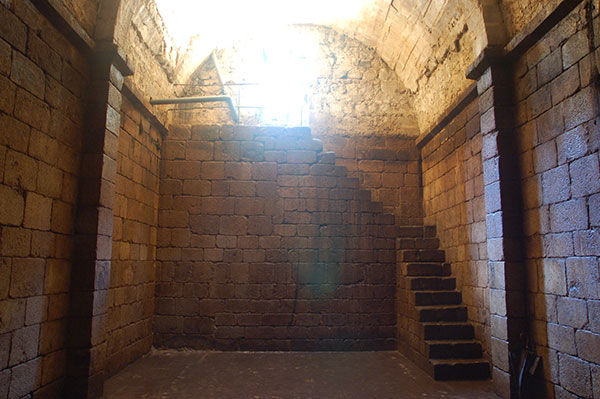

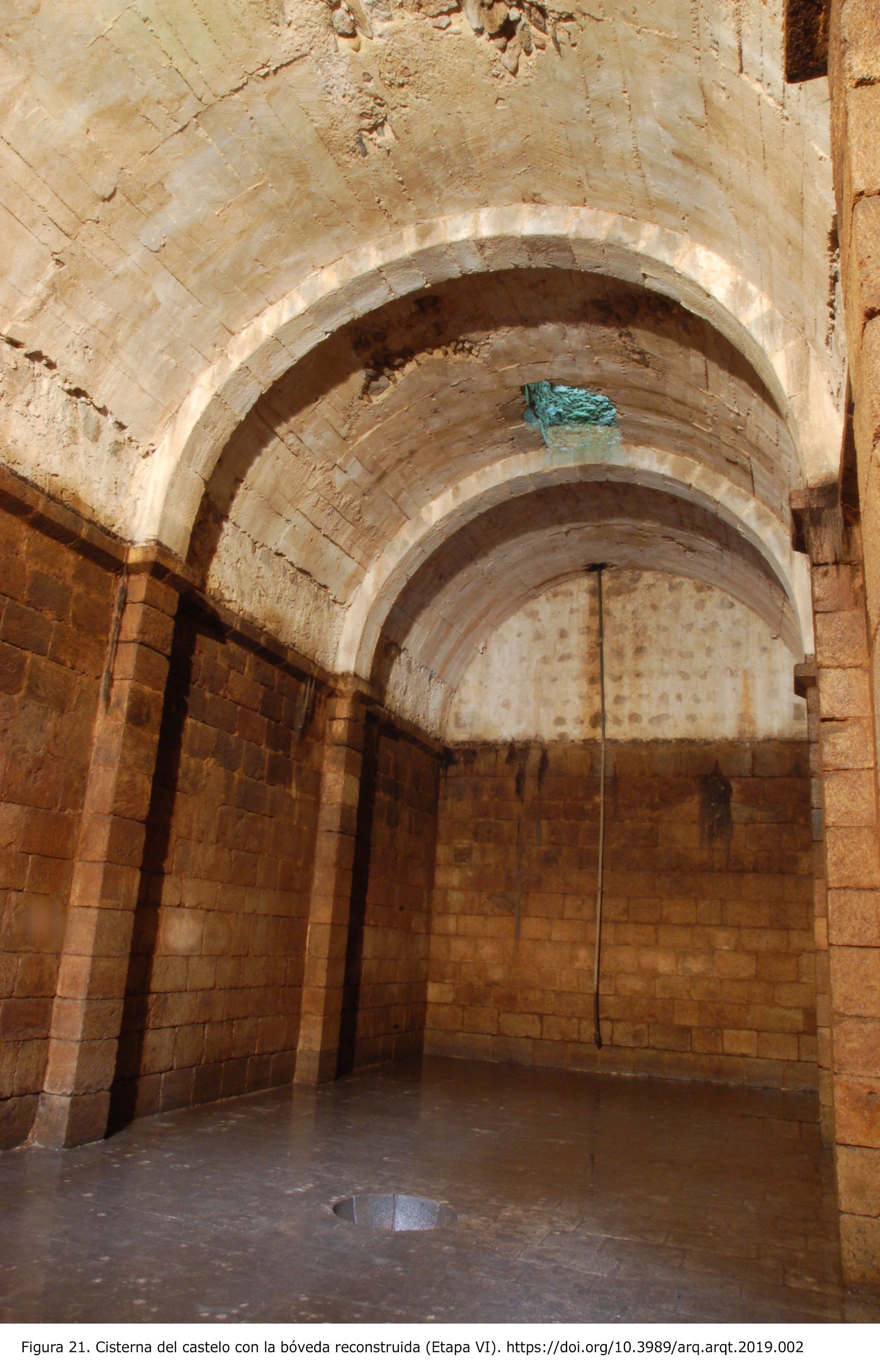

Figura 21. Cisterna del castelo con la bóveda reconstruida (Etapa VI). [View full size] [Descargar tamaño completo]

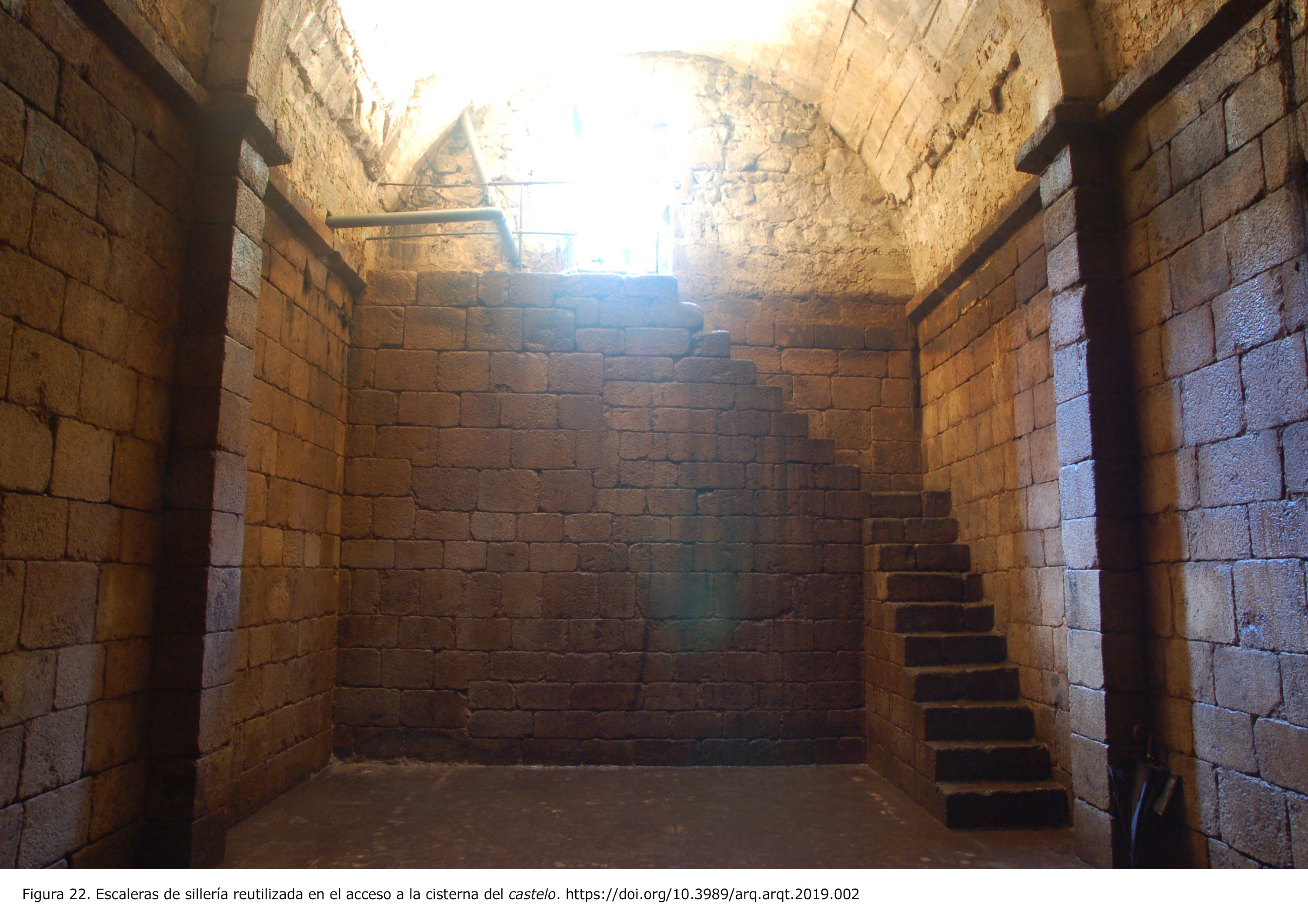

Figura 22. Escaleras de sillería reutilizada en el acceso a la cisterna del castelo. [View full size] [Descargar tamaño completo]

La sillería utilizada para la construcción de esta cisterna es reaprovechada. Así lo evidencian: a) sus aristas escantilladas y ángulos redondeados; b) las marcas longitudinales existentes en el primer pilar suroeste de la cisterna, interrumpidas por la obra indicando que no fue este su lugar original; c) el escaso número de marcas de cantero en relación con el número total de piezas de sillería de la cisterna, que sugieren que probablemente otras se hallen ocultas por la reutilización; d) los problemas de acoplamiento de sillares resueltos con pequeños codos; y e) las huellas de pico realizadas para recibir argamasa y visibles en las caras externas.

El funcionamiento de esta obra, excavada en la vaguada o talweg del barranco, es similar al de un pozo. La fosa realizada para su construcción corta el nivel freático del terreno que filtra el agua al interior de la cisterna. Esto explica la escasa variación del nivel de agua en su interior, que mantiene las mismas constantes que el freático del terreno, con escasas oscilaciones dadas las condiciones climáticas de la zona y las características geomorfológicas del macizo subvolcánico de Sintra. A la función evidente de recoger y almacenar el agua de la naciente del arroyo para uso de los habitantes del castillo, se debe unir la de protección del lienzo de muralla oriental de las aguas de escorrentía del barranco. Y es que la construcción de este último, transversal a la vaguada, implicó el cierre artificial de la misma y, necesariamente, la acumulación de agua en su base, puesto que no existen, según los datos que manejamos hasta el momento, elementos originarios de desagüe del agua en la parte inferior de la muralla.

Esta segunda función del aljibe implicaría, de comprobarse, su construcción coetánea o inmediatamente posterior al lienzo este de la muralla. La existencia de marcas de cantero en la sillería reutilizada en la construcción de la cisterna, acota una fecha post quem para la construcción del edificio que originariamente empleó esta sillería: finales del siglo XI - principios del XII (Esquieu y Hartmann-Virnich 2007Esquieu, Y. y Hartmann-Virnich, A. 2007 : “Les signes lapidaires dans la construction médiévale: études de cas et problèmes de méthode”, Bulletin Monumental, 165 (4), pp. 331- 358.: 331-358). La reutilización de este material para la cisterna de la fortificación ha de ser, por tanto, necesariamente posterior al s. XII, sin que se pueda precisar con mayor exactitud su datación. Por otro lado, tampoco es plausible antes de esta fecha la erección de una bóveda con fajones que cubra una luz de 6 m (Utrero 2006Utrero, M. A. 2006: Iglesias tardoantiguas y altomedievales en la península Ibérica. Análisis arqueológico y sistemas de abovedamiento, Anejos de Archivo Español de Arqueología XL. Consejo Superior de Investigaciones Científicas, Madrid.: 120-121).

También hemos de tener en cuenta, dentro de las hipótesis de construcción de la cisterna, las características de su puerta de acceso con remate apuntado. Aunque las piezas se recolocaran en una restauración posterior (Etapa VI), es probable que éstas sean las originarias de la estructura, lo que permitiría inferir una cronología gótica (siglos XIII-XIV) para la puerta. De esta forma, parece posible asegurar la edificación del aljibe en un momento posterior a la primera etapa, entre los siglos XIII y XIV, en posible relación, por tanto, con las grandes reformas llevadas a cabo en el castillo en la Etapa II.

1.3. Etapas III, IV y V (siglos XV-XVIII lienzo este; siglos XVI-XIX iglesia). Estancias intramuros y obras de época moderna

[Muralla: A 116, UUEE 1211 1220; A 117, UUEE 1205 1212 1213; A 118, UE 1224; A 119, UE 1221; A 120, UUEE 1225 1226 1227; A 131, UE 1214; A 121, UUEE 1026 1208 1209 1218; A 122, UE 1021; A 128, UE 1219. Iglesia: A 315, UUEE 1606, 1607; A 317, UE 1609; A 318, UE 1611; A 319, UE 1625; A 320, UE 1629; A 321, UE 1630]

La Etapa III en el Castelo dos Mouros supone la construcción de una o dos grandes estancias adosadas al interior del lienzo este de la fortificación (denominadas comunmente “caballerizas”), con dos puertas originales en el lado oeste (UE 1211). Su aparejo es de mampostería de módulo medio, regularizada con verdugadas de lajas que se disponen a veces a sardinel, aunque no llegan a completar las hiladas, y está construido de nuevo con andamios pasantes y una cimentación poco potente. La altura de sus muros, como mínimo la del adarve actual, y su amplia luz, de casi 9 m, implicó necesariamente la colocación de una viga de madera para su cubierta, intermedia, longitudinal y sustentada por varios pilares (Figs. 23 y 24). Durante los trabajos de excavación arqueológica realizados en el interior de las habitaciones aparecieron cimientos de estos posibles pilares, alineados en su eje longitudinal.

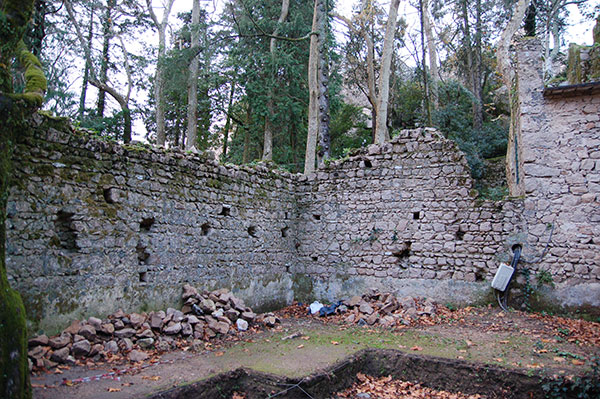

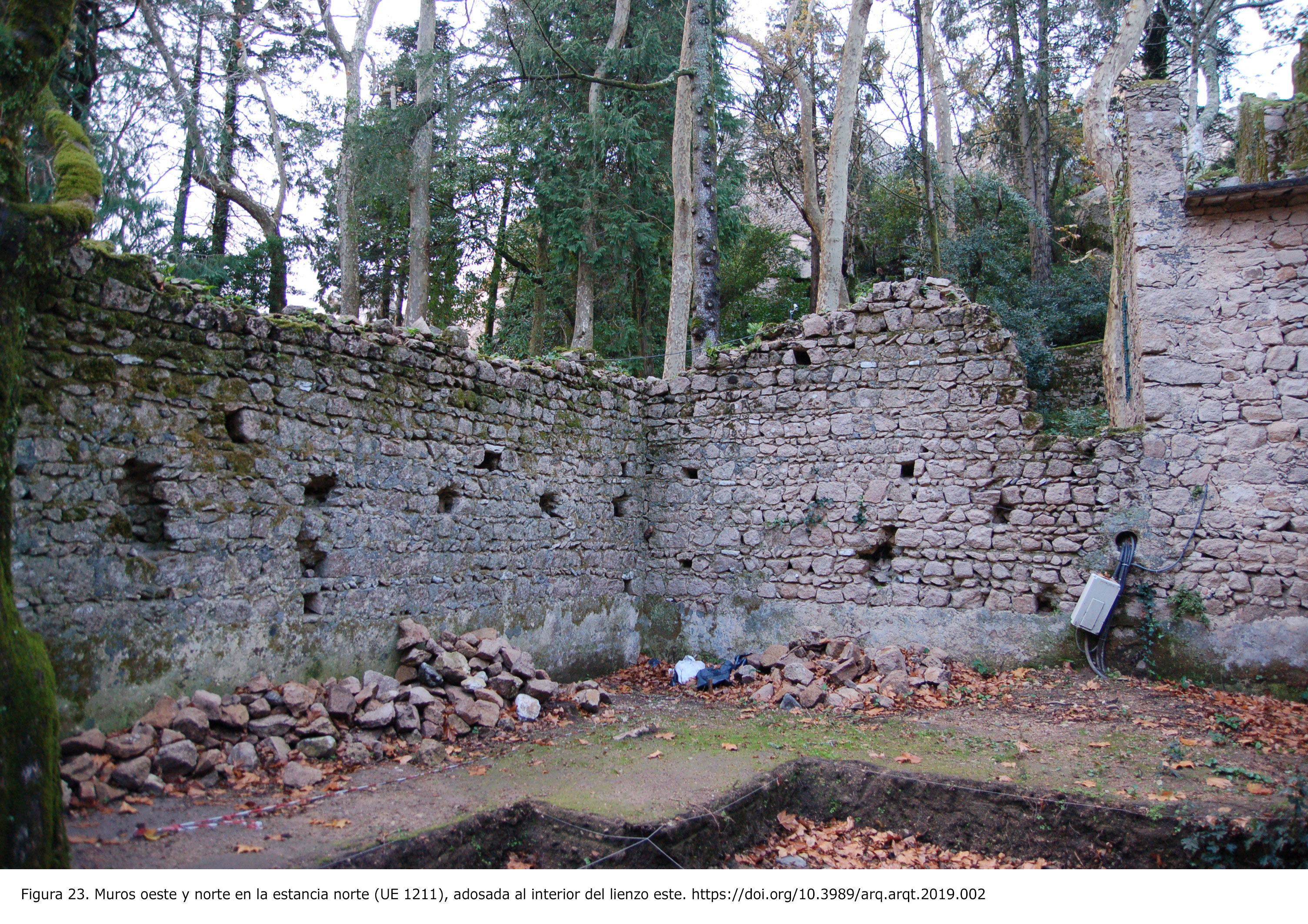

Figura 23. Muros oeste y norte en la estancia norte (UE 1211), adosada al interior del lienzo este. [View full size] [Descargar tamaño completo]

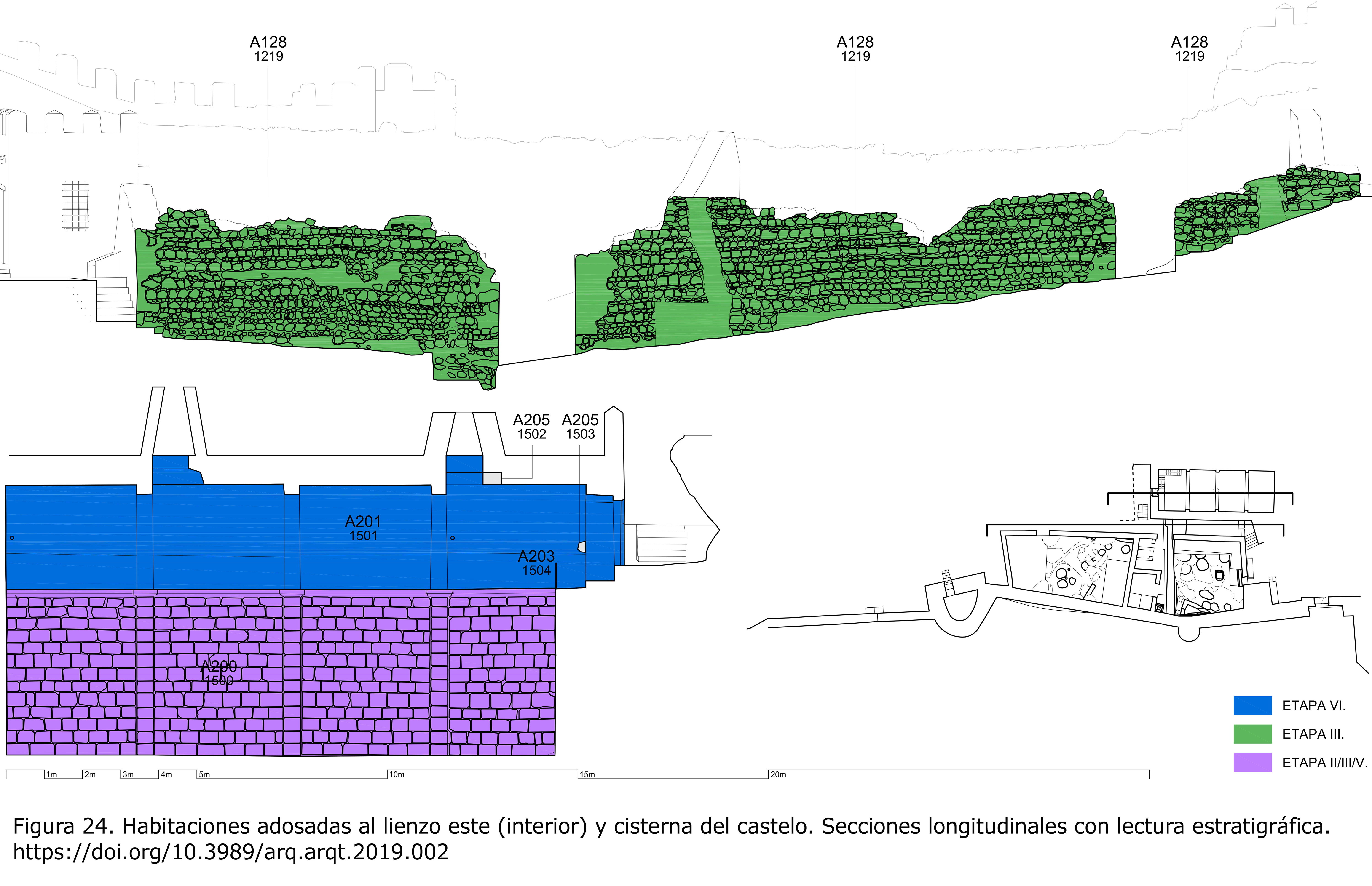

Figura 24. Habitaciones adosadas al lienzo este (interior) y cisterna del castelo. Secciones longitudinales con lectura estratigráfica. [View full size] [Descargar tamaño completo]

En un segundo momento, probablemente no alejado en el tiempo (Etapa IV), estas estancias sufrieron una remodelación que supuso la división en dos alturas de la habitación norte (AA 117, 118, 119, 120 y 131), siendo posible establecer una relación entre este forjado y la construcción del muro que divide las habitaciones (UE 1220; que pertenecería, por tanto, a esta Etapa IV), ya que no existen indicios de este suelo alto en la habitación sur. La construcción de este forjado interfiere con la altura de la puerta norte de la habitación que, sin embargo, no conserva indicios de haberse cegado por tal motivo.

En la etapa V, el abandono de ambas estancias produjo el paulatino derrumbe de sus cubiertas y la ruina de la parte superior de sus muros perimetrales[9] (UE 1219). La ausencia de cubierta en las habitaciones no impidió su reaprovechamiento posterior. En ambas estancias se adosaron al muro divisorio, sobre un nivel de escombros, una serie de muros bajos de mampostería, de los cuales solo se conservan los de la estancia norte, probablemente establos o corrales para ganado menor (UE 1209). A esta obra pertenecen también: a) el enfoscado que recubre la primera estancia y el sector norte de la segunda; b) el desagüe que atraviesa el lienzo de muralla en el paño 2/3 y que daría servicio a estos corrales (UUEE 1208 int. y 1026 ext.); y c) la colocación de una puerta de madera (UE 1218) en la entrada de la estancia norte (Fig. 25).

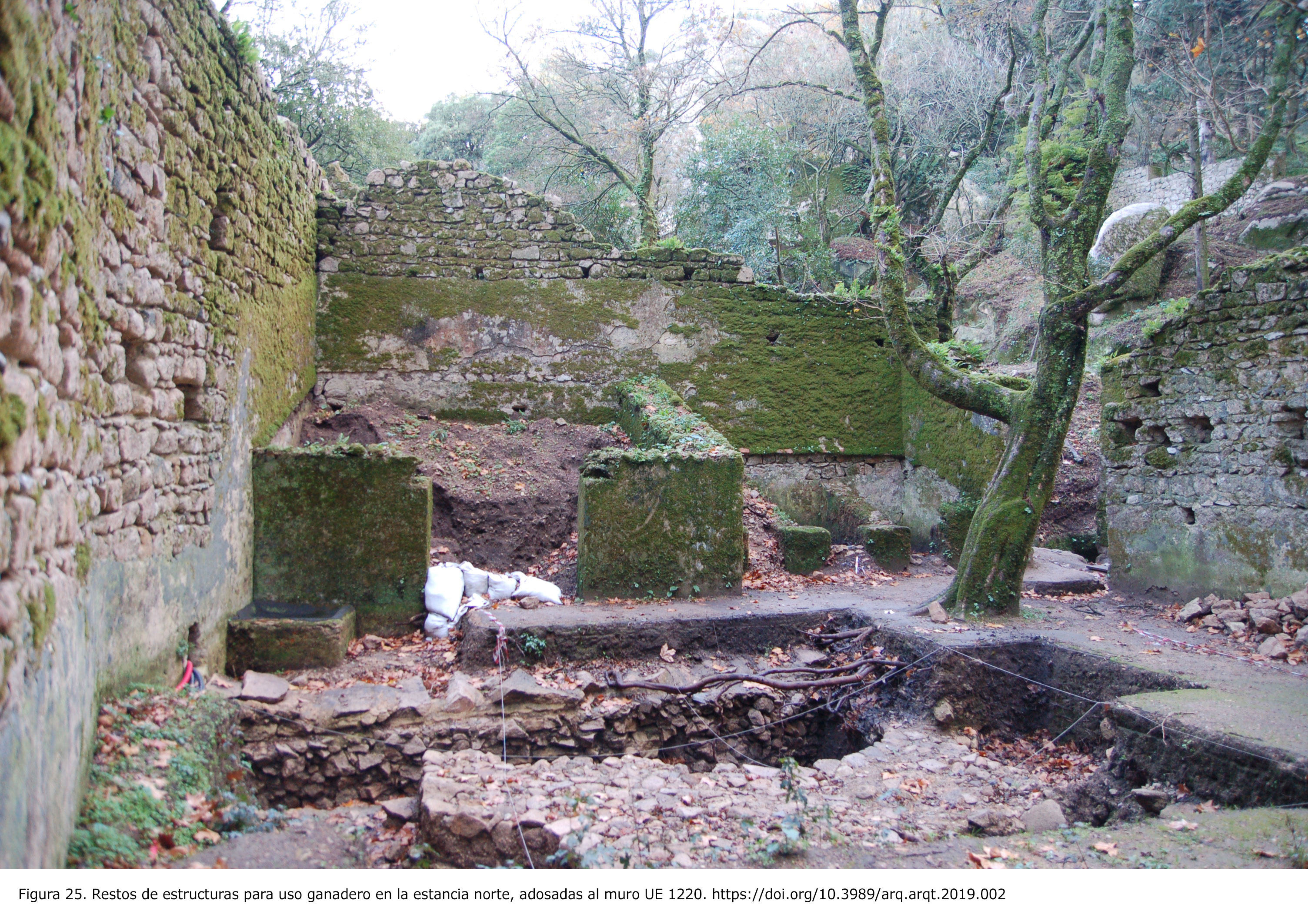

Figura 25. Restos de estructuras para uso ganadero en la estancia norte, adosadas al muro UE 1220. [View full size] [Descargar tamaño completo]

Una cita contradictoria del escritor inglés James Edward Alexander en 1834 (1803-1885) señala la existencia en el interior del recinto, y cerca de la cisterna, de lo que “(...) pareciam ser filas de estábulos, os telhados suportados por pilares de secção quadrada (...)”, lo que permite plantear dos fechas para las cubiertas de las estancias y para la construcción de estos habitáculos. La mención de este autor a “filas de estabulos” dentro de las estancias podría referirse al uso ganadero descrito en esta etapa (Etapa V), lo que implicaría una fecha de construcción y abandono de las mismas anterior a su cita. Sin embargo, el escritor inglés menciona también la cubierta de las estancias con “(…) os telhados suportados por pilares de secção quadrada (...)”, lo que no cuadraría con el techado propio documentado para los establos, que se habrían construido una vez arruinada la cubierta de las habitaciones, sino la necesaria para soportar la originaria de las estancias. Esto supondría la construcción de los habitáculos ganaderos en una fecha posterior a la visita de J. E. Alexander, y más cercana, por tanto, a la intervención del monarca D. Fernando II en el castillo (Etapa VI). Una tercera solución podría resolver la aparente contradicción, de aceptar que la función de las estancias fuera estabular desde su origen, cuando aún no se habían construido los habitáculos supuestamente ganaderos.

Por otro lado, y también dentro de la Etapa V de la fortificación, se cegó el portillo existente en el extremo norte del paño 3/4 (UE 1021), lo que implica un importante cambio de usos en la fortificación, al cerrarse un acceso de uso histórico.

Tanto la construcción de las estancias en la Etapa III, como su remodelación en la Etapa IV, parecen relacionarse con un uso habitual del castillo no muy alejado cronológicamente de las grandes reformas de la Etapa II. Su abandono y ruina posterior, reflejado en la descripción del escritor J. E. Alexander (2003Alexander, J. E. [1803-1885] 2003: Um esboço de Portugal durante a Guerra Civil de 1834. Livros Horizonte, Lisboa.), indica una fecha posterior para la Etapa V, probablemente cercana a la intervención del monarca D. Fernando II (Etapa VI).

También en la iglesia de Canaferrim se documentan pequeñas actividades encuadrables genéricamente en un horizonte cronológico que va desde el siglo XVI hasta la primera mitad del XIX (Fig. 26). Se trata fundamentalmente de huellas negativas, que reflejan el abandono del uso original de la iglesia y la asignación de nuevas funciones que, en el caso del ábside, implican: a) la reducción de la luz del vano del testero (UE 1609); b) la colocación de un cierre tipo puerta en el arco de embocadura, vinculable a los huecos abiertos en las jambas (UE 1606) y en el zócalo del arco (UE 1607); c) la colocación de otros elementos de cierre como el pequeño rebaje en su imposta sur (UE 1611). Los huecos de las jambas y el zócalo del arco de la cabecera fueron reflejados en el grabado de la iglesia realizado por William Burnett (1830) (Fig. 27)[10], por lo que ya en esa fecha habían perdido su uso. Por el contrario, no aparecen dibujadas otras huellas para colocar una reja de hierro, existentes en los fustes, capiteles e intradós del mismo arco, lo que indica su colocación en una fecha posterior (Etapa VI).

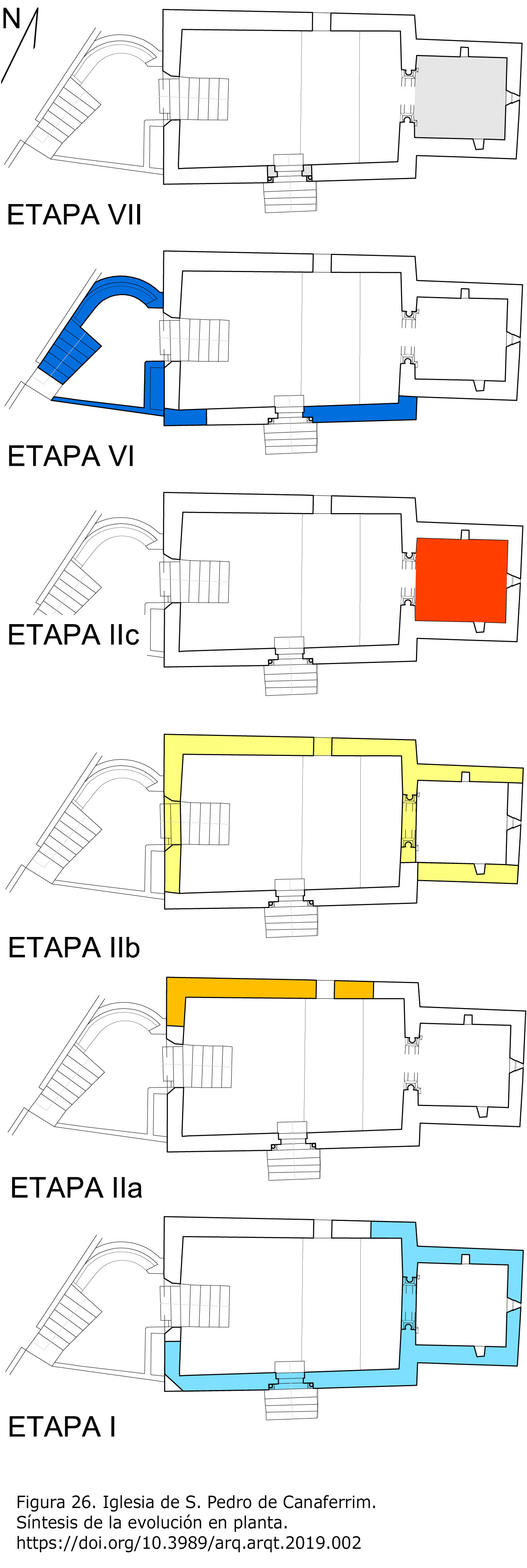

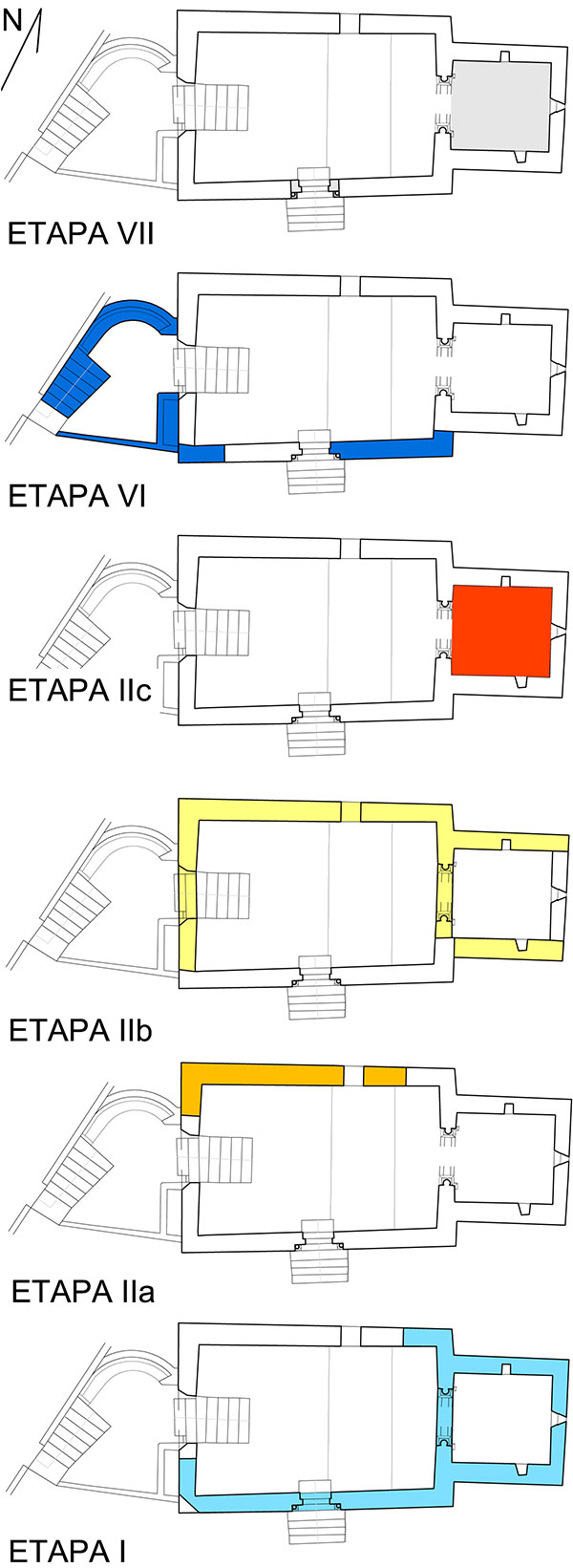

Figura 26. Iglesia de S. Pedro de Canaferrim. Síntesis de la evolución en planta. [View full size] [Descargar tamaño completo]

Figura 27. Grabado de la iglesia por W. Burnett (1830; síntesis documental M. J. de Sousa). [View full size] [Descargar tamaño completo]

Otras acciones también documentadas en la iglesia, y pertenecientes a este segmento temporal, resultan más difíciles de interpretar, como las dos gorroneras del vano del muro norte (UUEE 1629 y 1630), ya que resulta imposible su uso simultáneo como encastres de una puerta de madera.

Finalmente, en el encadenado del muro noroeste de la nave, la huella de un muro perpendicular (UE 1625) podría inferir la existencia de un espacio habitacional adosado por el norte. Aunque no poseemos más datos que confirmen tal hipótesis, podemos aducir a favor de la misma la existencia del vano septentrional, que permitiría la circulación entre nave y una estancia adosada, como ya se ha señalado (Etapa IIA) (Saldanha 1988Saldanha, A. N. 1988: “A capela de S. Pedro de Canaferrim, em Sintra. Contributos para o estudo de um monumento esquecido”, Aedificiorum, I, Junio, pp. 35-39.: 37).

1.4. Etapa VI (siglo XIX). Intervención romántica de D. Fernando II

[Muralla: A 112, UUEE 1017 1232; A 113, UUEE 1013 1233; A 114 UUEE 1008 1239 1241; A 123, UUEE 1025 1210; A 133, UE 1236. Iglesia: A 307, UUEE 1616 1622; A 308, UUEE 1604 1615; A 309, UE 1626; A 310, UUEE 1613 1627; A 313, UE 1602; A 316, UE 1608; A 322, UE 1631; A 323, UE 1632; A 325, UE 1634. Cisterna: A 201, UUEE 1501 1509 1510; A 202, UUEE 1505 1506 1508]

Las actividades de esta etapa se deben a la intervención del rey consorte D. Fernando II (1816-1855), quien convierte el conjunto, perdida la función defensiva, en un elemento de recreo, un jardín abierto al público con características románticas[11]. Pero la actuación regia procura también la “restauración” de la ruina, que había hecho mella de forma importante al menos en el paño 2/3 y en la torre 3 (UE 1017), y puede que en la parte superior del paño 1/2 y en la torre 1 del lienzo este[12].

Aunque la “restauración” tenía como objetivo la restitución de las estructuras respetando su originalidad[13], introduce nuevos elementos de carácter decorativo (plantaciones, jardineras, bancos y, quizá, los merlones de la muralla) y funcionales (caminos, ensanche del adarve, escaleras, etc.), para acondicionar las estructuras de la fortaleza a la visita. Lamentablemente, tanto estas intervenciones regias como las posteriores estatales de la DGEMN (Etapa VII) no están documentadas, por lo que, aunque diferenciadas por sus relaciones estratigráficas y sus distintas tipologías, nos dejan la duda en muchas ocasiones de su debido encuadre, sobre todo cuando las segundas parecen imitar a las primeras.

Bajo el ideario romántico se hace transitable el muro sobre la puerta principal, realizando escaleras de acceso a la torre 1 y al adarve sobre la puerta, que se reconstruyen, o construyendo bancos, jardineras y almenas en la torre 1 (A 113; Fig. 28). Otros espacios, en cambio, se convierten en ruina romántica, un decorado sin ninguna función, como la torre 3, que fue reconstruida y cuyo interior se forró de mampostería[14] (A 114; Figs. 29 y 30). Lo mismo podemos decir sobre el recrecido del paño 3/4 o el del extremo meridional del paño 2/3, con merlones piramidales como los de la torre 1. El mismo sentido tendrían otros elementos menores como una puerta de hierro en el acceso al castillo (UE 1236) o las evidencias de carteles en su entorno. La obra de la restauración se evidencia por su fábrica homogénea de mampostería sin concertar, de módulo cuadrangular, dispuesta en hiladas regulares con algunos ripios y construida sin mechinales.

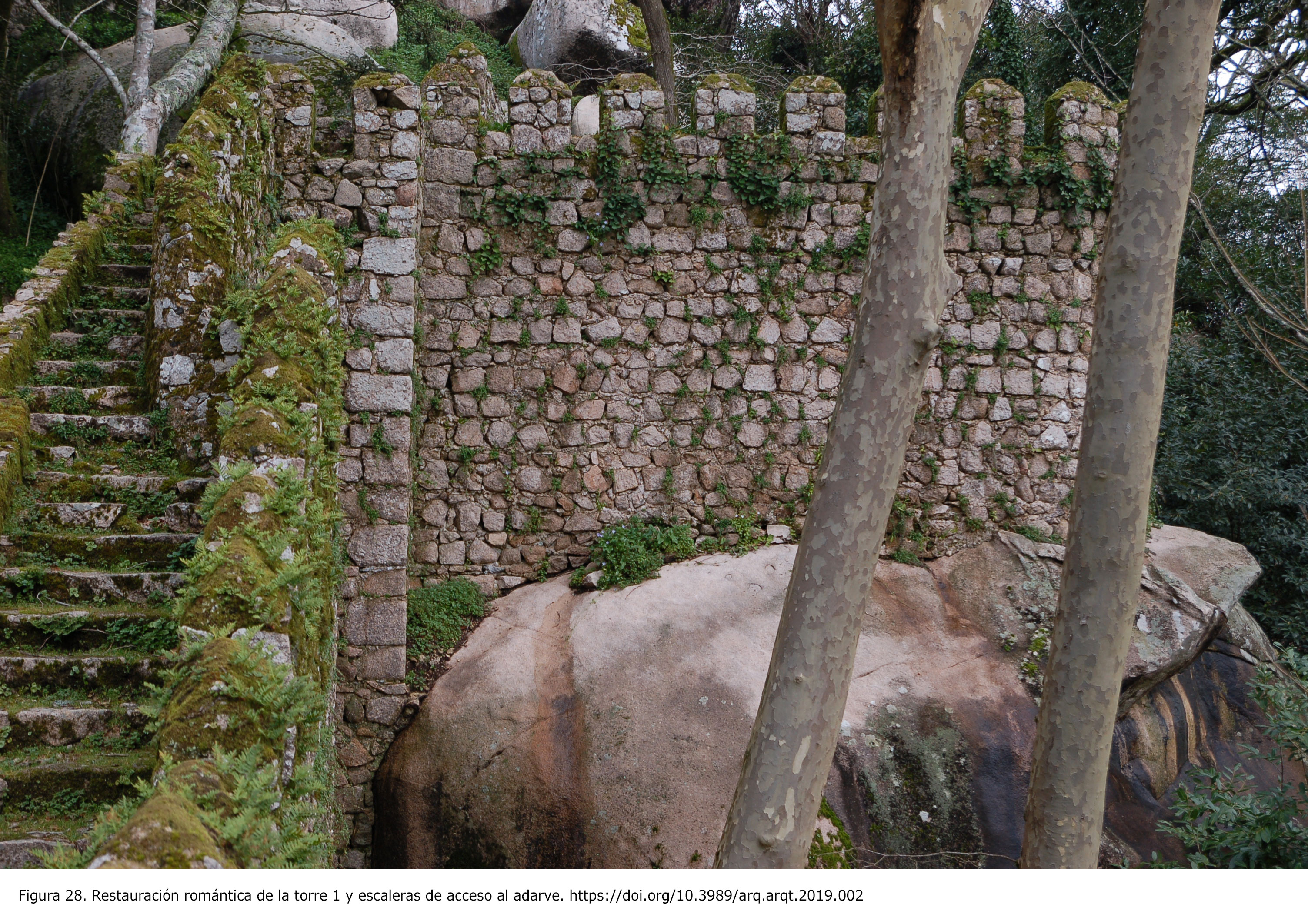

Figura 28. Restauración romántica de la torre 1 y escaleras de acceso al adarve. [View full size] [Descargar tamaño completo]

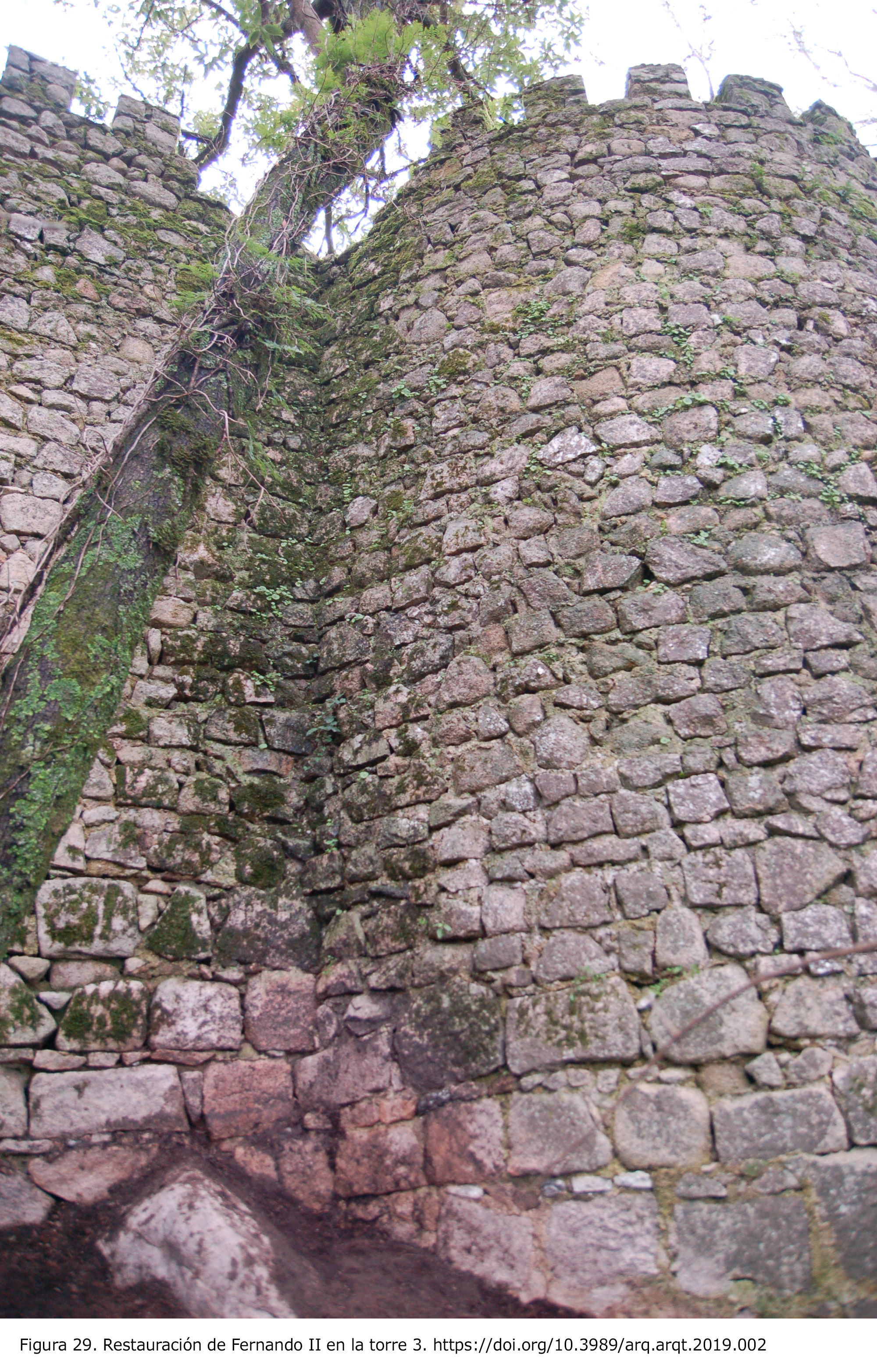

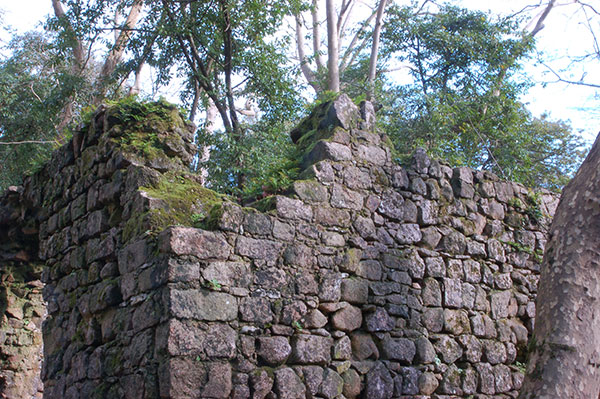

Figura 29. Restauración de Fernando II en la torre 3. [View full size] [Descargar tamaño completo]

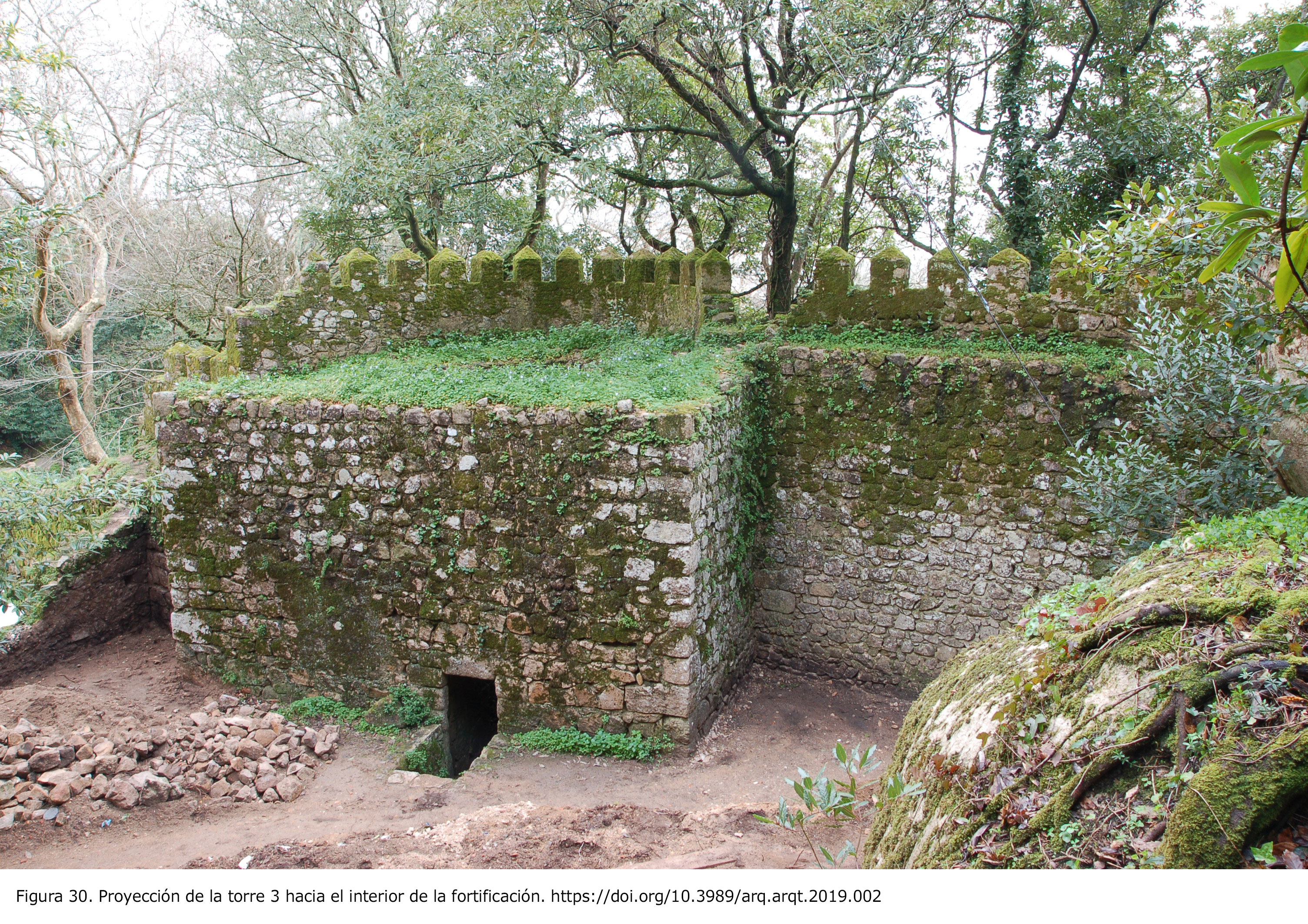

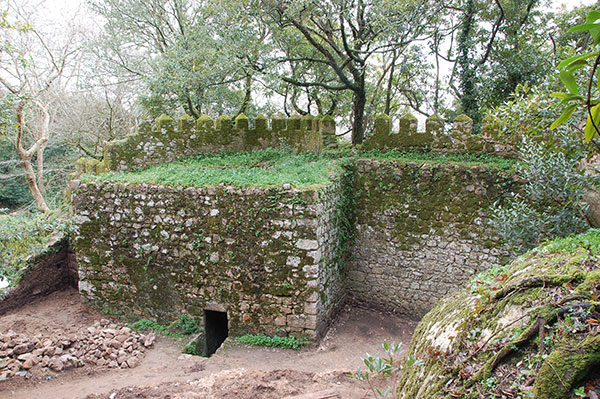

Figura 30. Proyección de la torre 3 hacia el interior de la fortificación. [View full size] [Descargar tamaño completo]

Similares características presenta la intervención de D. Fernando II en la capilla del castelo: evitar el avance de la ruina y monumentalizar su espacio, perdida su función cultual. Ya sin cubierta en esas fechas, el edificio presentaba una importante ruina en las dos esquinas meridionales de la nave, que afectaba a los muros sur y oeste y, muy especialmente, al extremo este del muro meridional (UE 1616). Habían sido robados además los elementos de sillería del acceso oeste a la nave, con el subsiguiente deterioro del vano (UE 1622).

La intervención restauradora estuvo muy localizada, como demuestran dos grabados del edificio de la primera mitad del XIX, el primero del ya citado William Burnett, y el otro de Clémentine de Brélaz (1840; Fig. 31)[15]. Ambos son previos a la obra del monarca y representan de forma clara la ruina de la esquina sureste de la nave, apreciándose además en el segundo, la ruina parcial de los elementos decorativos de la puerta sur de la iglesia (Cachado 2009Cachado, J. 2009: Vistas de Cintra em desenhos de Clémentine Brélaz. 1840. Parques da Sintra – Monte da Lua, S. A., Sintra. : 33). La actuación de Fernando II quedó limitada, por tanto, a la reconstrucción de las esquinas del muro sur (UE 1604 y 1615), con fábricas tipológicamente similares a las del castelo en esta etapa, y que presentan también características románticas, con su remate escalonado imitando una ruina (Figs. 32 y 33). Además se colocaron jardineras, se plantaron árboles incluso en el interior de la nave, y se construyeron las escaleras que permiten entrar al templo por sus accesos sur y oeste (AA 309 y 310). También incluimos en esta etapa la colocación de una reja de hierro en el arco de entrada al ábside, cuyos huecos de anclaje son visibles en los fustes, capiteles e intradós del arco de embocadura (UE 1608). Por último, la reapertura de parte del umbral de la ventana del testero, parcialmente cerrada en la anterior etapa (UE 1634). Finalmente, la apertura de caminos provocó el desmonte de un muro en el extremo sur del testero del ábside, que interrumpía su recorrido (UE 1602).

Figura 31. Grabado de la iglesia por C. de Brélaz (1840; Cachado 2009Cachado, J. 2009: Vistas de Cintra em desenhos de Clémentine Brélaz. 1840. Parques da Sintra – Monte da Lua, S. A., Sintra. ). [View full size] [Descargar tamaño completo]

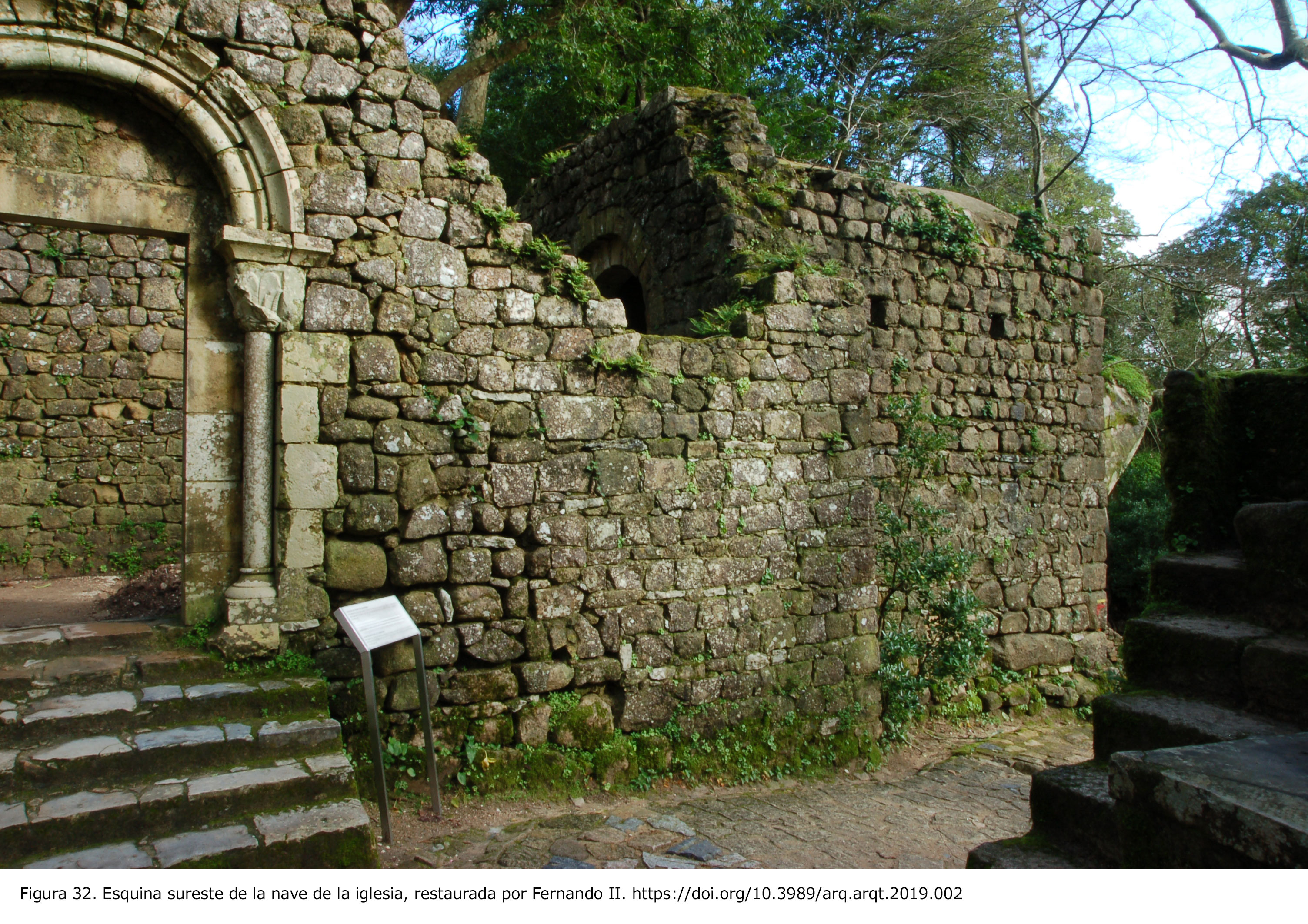

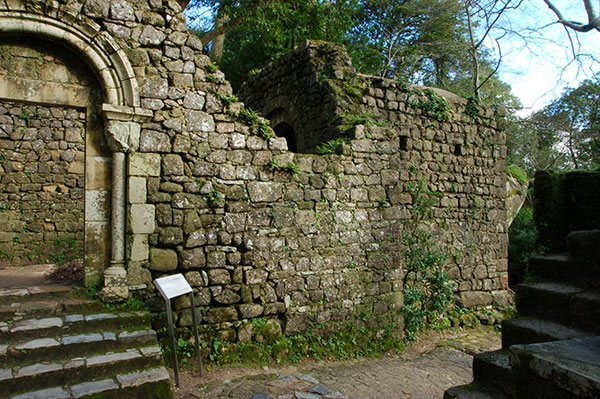

Figura 32. Esquina sureste de la nave de la iglesia, restaurada por Fernando II. [View full size] [Descargar tamaño completo]

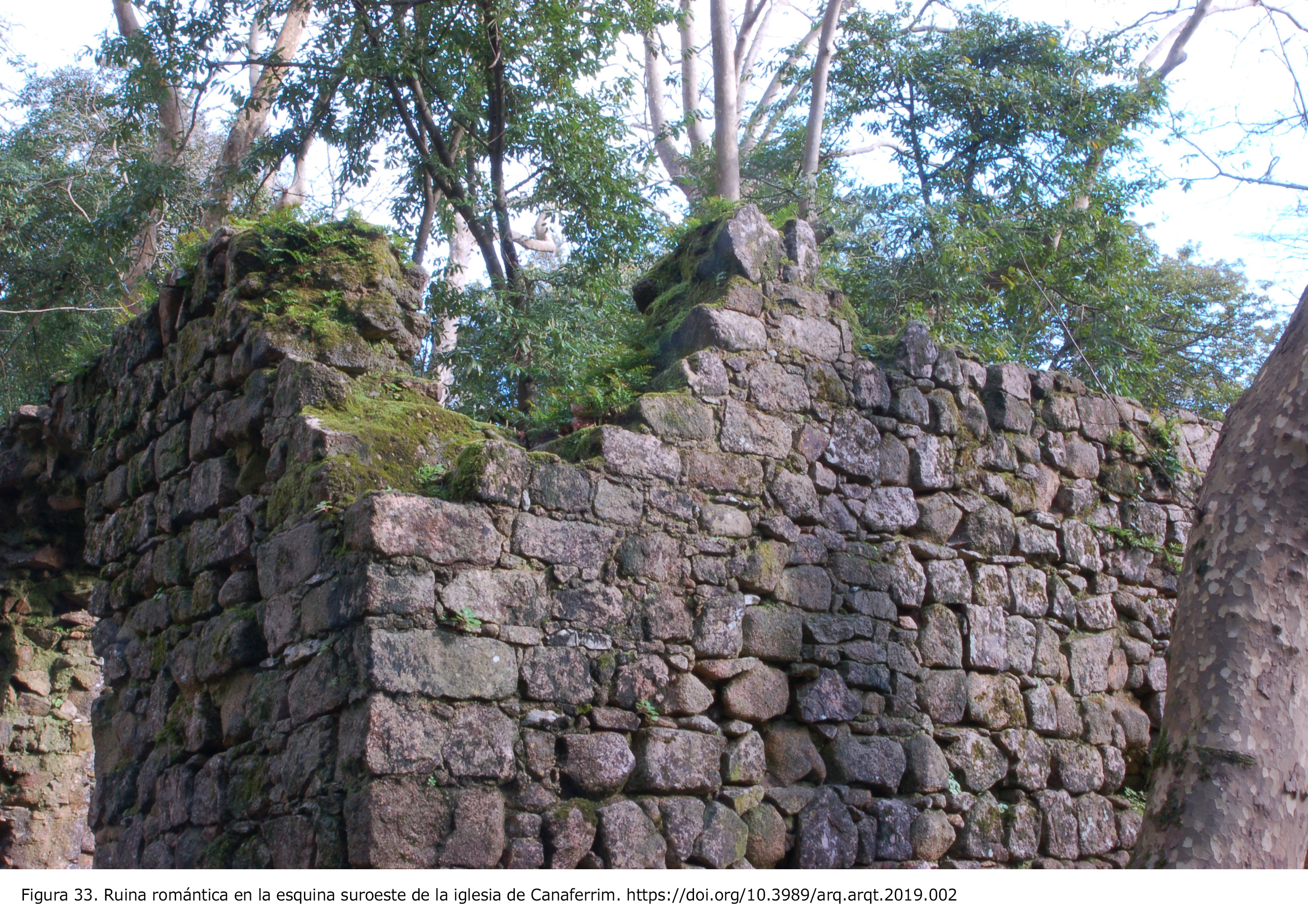

Figura 33. Ruina romántica en la esquina suroeste de la iglesia de Canaferrim. [View full size] [Descargar tamaño completo]

Aunque la actividad reconstructiva en la iglesia fuese menor, la “excavación” de su interior dirigida por el barón Ludwig von Eschwege, supuso el vaciado casi completo del subsuelo en la nave y el ábside, sacando a la luz numerosos restos óseos, para cuya nueva sepultura se mandó construir el monumento situado frente a la capilla (Anónimo 1863Anónimo 1863: Novo Guia do Viajante em Lisboa e seus arredores. J. J. Bordado, Lisboa.: 177-178; Serrão 1980Serrão, V. 1980: “Um ignorado templo pré-românico: A capela de S. Pedro do Castelo dos Mouros”, Jornal de Sintra, abril-mayo, pp. 2382 – 2384.; Simões 1999Simões, T. 1999: O sítio neolítico de São Pedro de Canaferrim, Sintra: contribuiçoes para o estudio da neolitizaçao da Península de Lisboa, Trabalhos de Arqueología, 12. Instituto Português de Arqueologia, Lisboa.: 32). Así se provocó la pérdida de datos, como se comprobó en las excavaciones arqueológicas efectuadas a finales del pasado siglo XX[16] (Simões 1999Simões, T. 1999: O sítio neolítico de São Pedro de Canaferrim, Sintra: contribuiçoes para o estudio da neolitizaçao da Península de Lisboa, Trabalhos de Arqueología, 12. Instituto Português de Arqueologia, Lisboa.: 31-73).

También en la cisterna del castillo se observa una importante restauración que afectó especialmente a su bóveda y a su aspecto exterior. Sus características constructivas, la tipología de sus fábricas, las relaciones estratigráficas y su finalidad permiten encuadrar esta restauración en el conjunto de intervenciones del monarca D. Fernando II. La obra se evidencia por la diferencia constructiva entre la sillería de la cisterna (UE 1500, Etapa II) y la mampostería de sus tímpanos (UUEE 1509 y 1510), que asientan sobre los sillares supervivientes de los ángulos de la estructura, por encima de la línea de imposta. Además, se observan piezas reutilizadas en los tres arcos fajones de la bóveda (UE 1501), aunque su elevada altura dificulta diferenciar posibles restos originarios de otros restaurados. Por último, en el tímpano sur, el arco apuntado, construido solidariamente con éste, está claramente remontado. Esta reconstrucción del remate de la cisterna concuerda con la descripción previa que de su ruina hace el prior Antonio de Sousa en las Memorias Parroquiales de la iglesia de São Pedro de Penaferrim (1758; Rodil y Carvalho 1995Rodil, J. y Carvalho, S. L. de 1995: Sintra: As Pedras e o Tempo. Ministério da Educação, Sintra. : 13), quien describe la bóveda con “(...) duas fendas aruinadas (...)”, hallándose “(...) bastantemente entulhada de Calisa, que cahio das duas fendas da abobada (...)”.

Es coetánea también a esta obra la apertura existente en el arranque este de la bóveda, que sirve de rebosadero de las aguas de la cisterna (A 123). Comunica con una atarjea de mampostería y cubierta adintelada de lajas de granito, que atraviesa la estancia norte del interior del recinto y, de nuevo, el tramo de muralla 2/3 (a una cota inferior que el desagüe realizado para los establos en la Etapa V)[17].

La reconstrucción de los tímpanos y de la bóveda de la cisterna no es una obra aislada y se debe relacionar con otras actuaciones que suponen una revisión historicista de este espacio, que en origen debió tener el trasdós de la bóveda vista. Así se deben entender los muros de remate del testero sur y el lateral este de la cisterna (UE 1505), y el consecuente relleno de tierras existente sobre la misma (UE 1508), que supone en la actualidad un foco de humedad para la bóveda (Fig. 34). A esta actuación pertenecen también el muro perpendicular al testero sur en su extremo oeste (UE 1506) y los cortes de la roca natural para propiciar el acceso al aljibe por su lado sur, o la llegada de un camino sobre la cisterna. Los dos respiradores de la bóveda, solidarios con ella, dos grandes orificios que comunican por sendos brocales de mampostería con la superficie, debieron tener una función similar, bien historicista, bien como elemento de protección del visitante o incluso con fines estéticos[18].

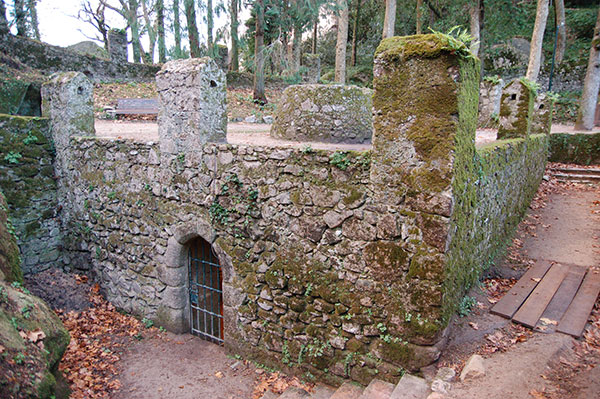

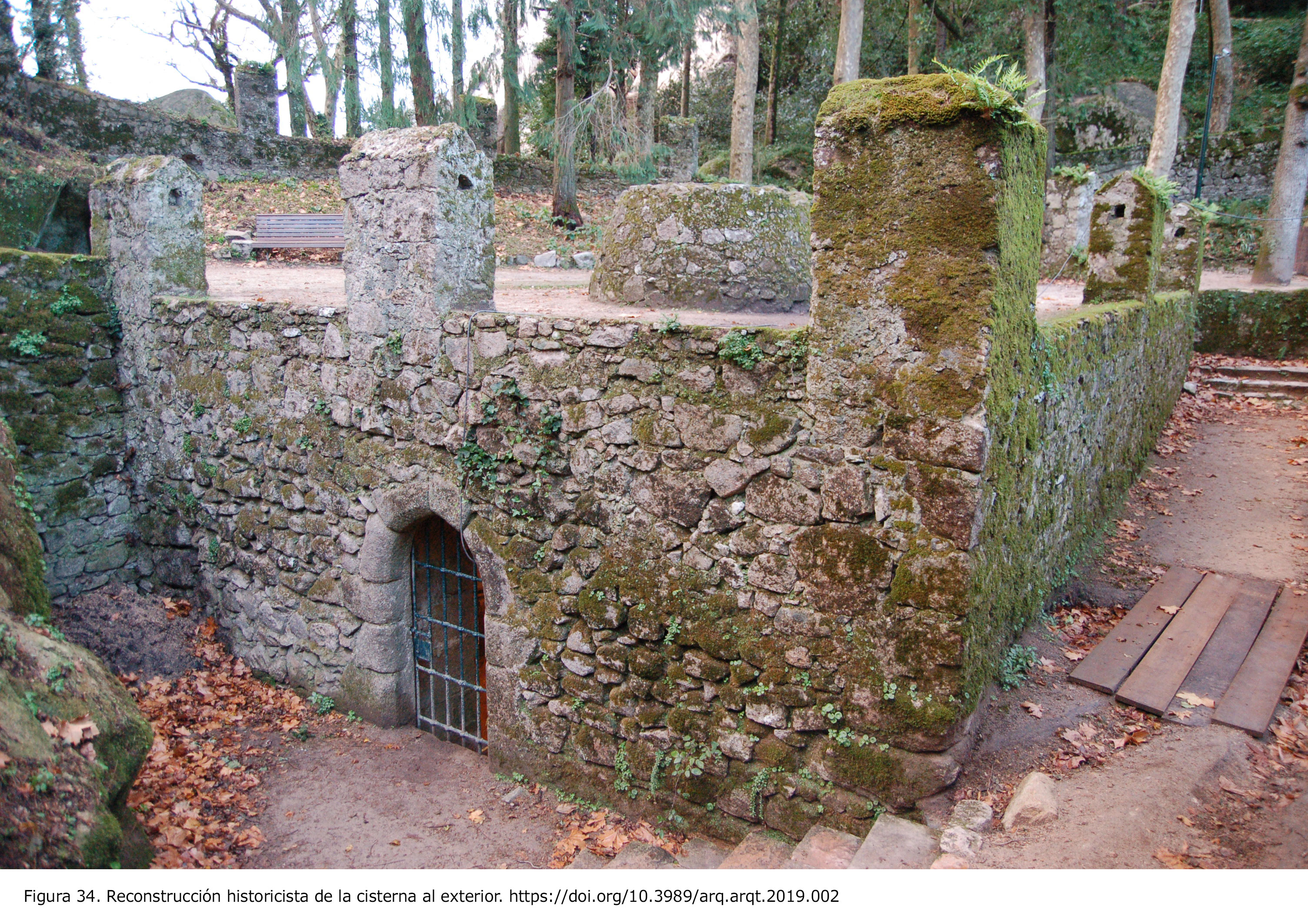

Figura 34. Reconstrucción historicista de la cisterna al exterior. [View full size] [Descargar tamaño completo]

1.5. Etapa VII (siglo XX). Intervenciones de la DGEMN y otras posteriores

[Muralla: A 124, UUEE 1009 1234; A125, UE 1217; A 126 UUEE 1003 1005 1006 1204; A 127, UUEE 1215 1228; A 129, UE 1243; A 130, UE 1244; A 132, UUEE 1024 1206 1207 1216; A 134, UUEE 1014 1015 1235; A 135, UE 1022; A 136, UE 1237; A 137, UUEE 1238. Iglesia: A 311, UE 1612; A 312, UE 1617; A 314, UE 1603; A 324, UE 1633; A 326, UE 1635. Cisterna: A 203, UUEE 1504 1511; A 204, UE 1507; A 205, UE 1503; A 206, UE 1502]

Las obras incluidas en la última etapa pertenecen en su mayoría a las intervenciones efectuadas en el castelo por la Direcção General dos Edificios e Monumentos Nacionais (DGEMN) en 1939, aunque otras obras efectuadas hasta la actualidad dificultan notablemente la diferenciación de las primeras.

En el lienzo este del castelo, la última etapa identificada supone un nuevo cambio en la función de la fortificación: de elemento de recreo romántico a monumento protegido de elevado interés turístico. La ruina definitiva de los espacios estabulares de las estancias 1 y 2 en esta etapa (UE 1217), reitera la idea de un cambio en los usos y significado del edificio (Fig. 35).

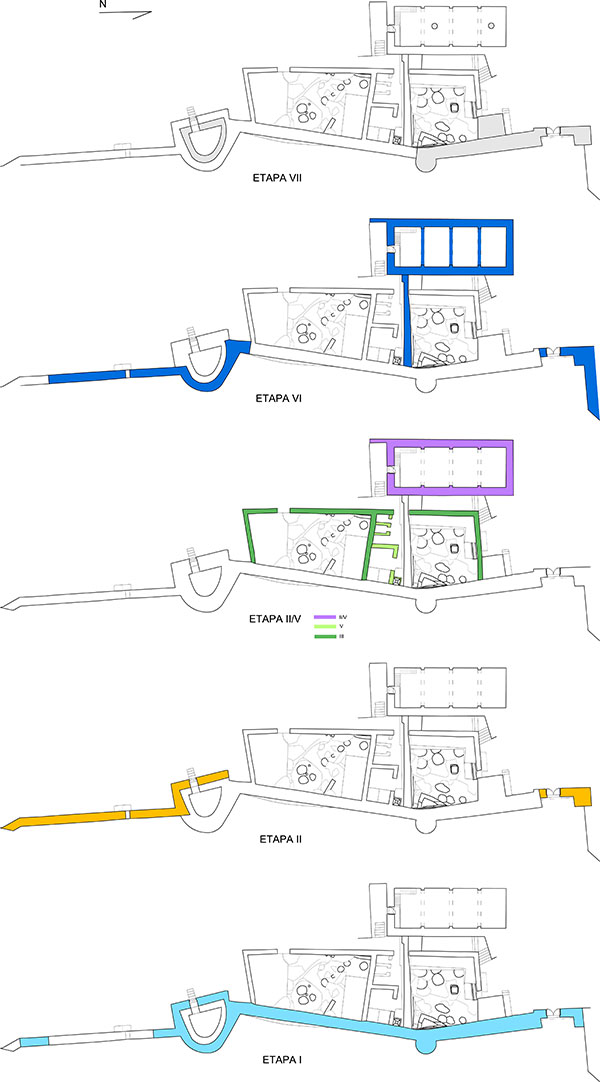

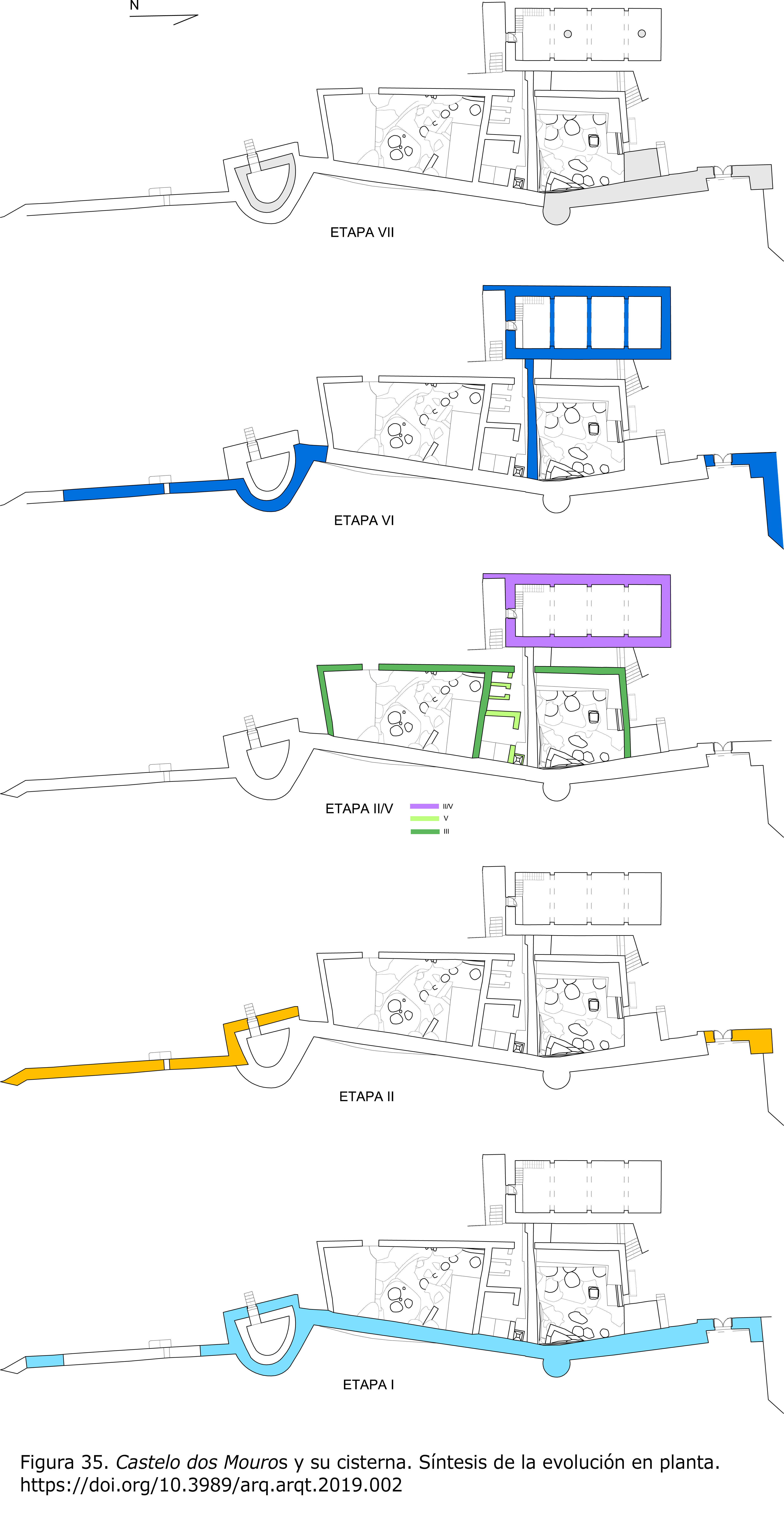

Figura 35. Castelo dos Mouros y su cisterna. Síntesis de la evolución en planta. [View full size] [Descargar tamaño completo]

La intervención de la DGEMN en la muralla se limitó a la restauración de una reciente ruina en el paño 1/2[19] (UUEE 1009 ext. y 1234 int.) donde, junto con la reconstrucción del lienzo, parte superior de la torre 2 y parte del extremo septentrional del paño 2/3, se realiza una escalera de acceso al adarve (UUEE 1204 int., 1003, 1005 y 1006 ext.). La nueva fábrica, de aspecto tupido, es de mampostería aristada y normalizada, que se dispone con estrechas hiladas de regularización y abundantes ripios verticales y horizontales, imitando en su hacer a las obras realizadas por el monarca D. Fernando II en su remate con merlones (Figs. 36 y 37).

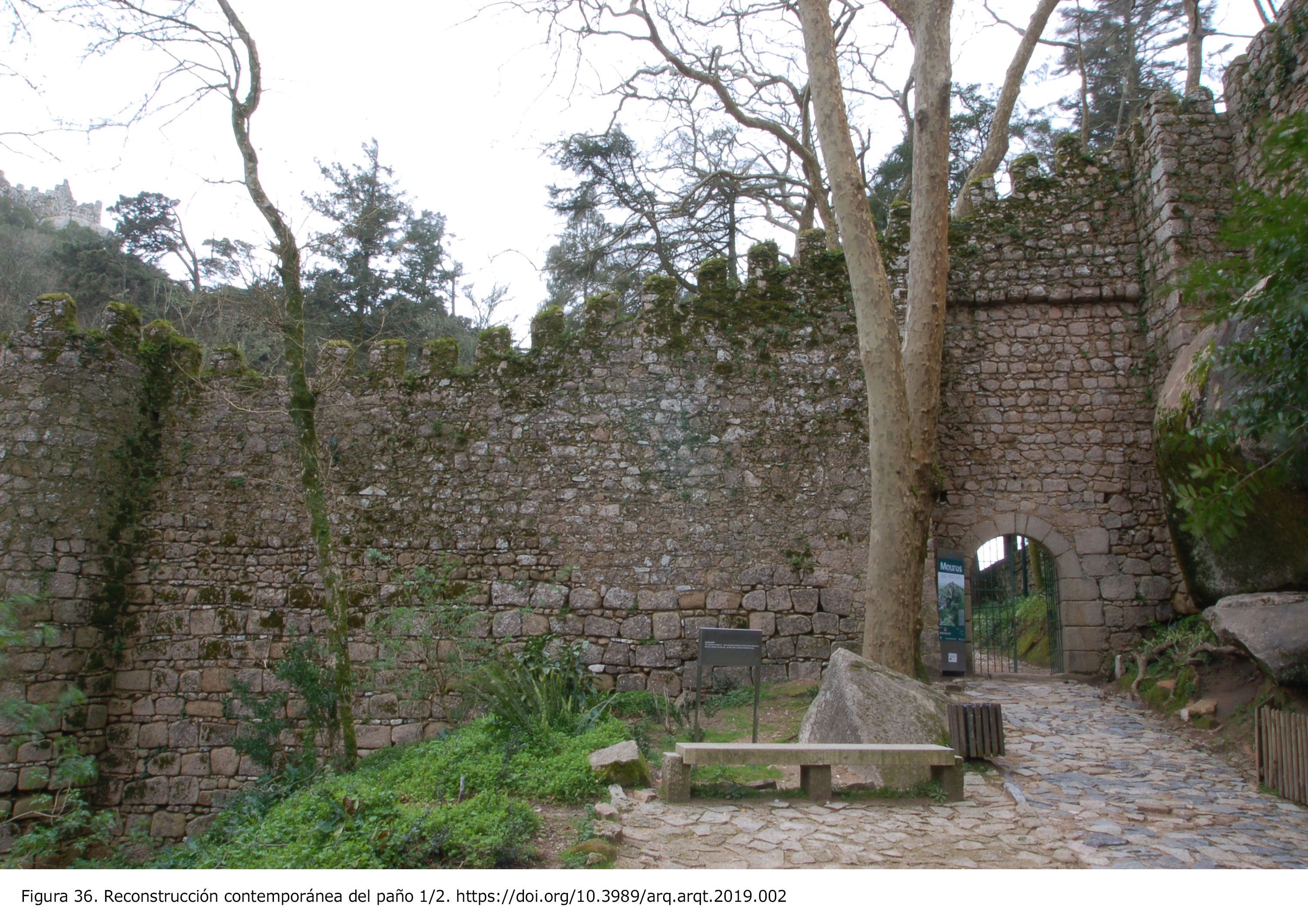

Figura 36. Reconstrucción contemporánea del paño 1/2. [View full size] [Descargar tamaño completo]

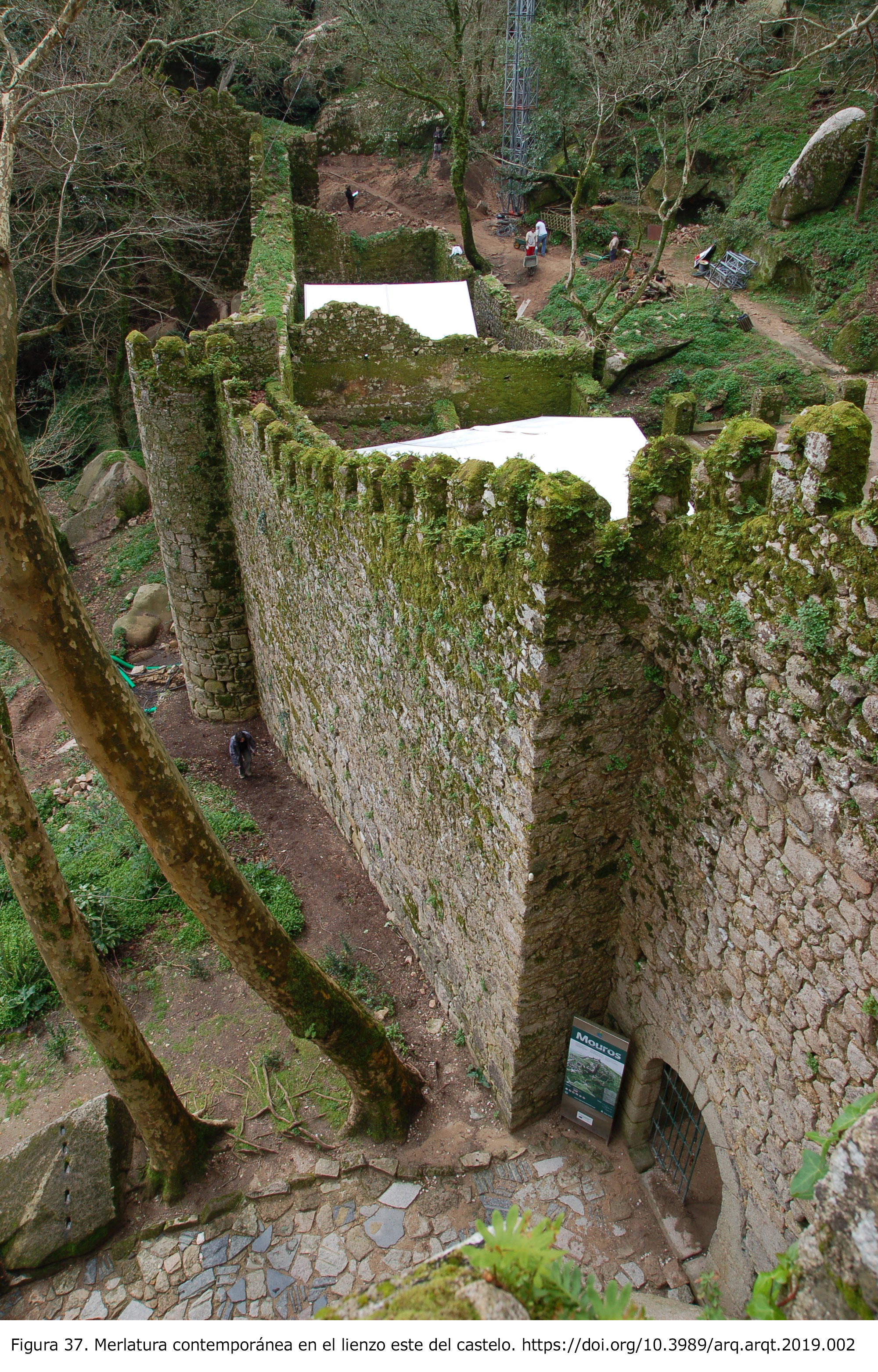

Figura 37. Merlatura contemporánea en el lienzo este del castelo. [View full size] [Descargar tamaño completo]

A esta intervención debe pertenecer asimismo la construcción de la caseta de guarda junto a la puerta principal del recinto (A 127), justificada por la visita del monumento, aunque posterior estratigráficamente, y tipológicamente distinta a la reforma del paño 1/2. También la colocación de letreros o carteles informativos en la puerta de acceso, de los que aún quedan las improntas (UUEE 1014, 1015, 1235).

En cuanto al relleno artificial de tierra del extremo sureste del recinto (UE 1243), probablemente nivelaciones de terreno para la adecuación de este espacio en relación con la construcción de unas escaleras de acceso a la torre 3 (UE 1244), dudamos de su adscripción a las intervenciones estatales de los años cuarenta para la adecuación del castillo o a su vinculación con la obra de D. Fernando II y su restauración de la torre 3 (Etapa VI).

Finalmente, mencionamos la apertura del vano septentrional del paño 3/4 (UE 1022), anteriormente cegado, una acción contemporánea al relleno de tierras que acabamos de citar. Desconocemos el fin de tal acción que, según Pavón (1993Pavón, B. 1993: Ciudades y fortalezas lusomusulmanas. Crónicas de viajes por el sur de Portugal. Instituto de Cooperación con el Mundo Árabe, Madrid.: 24), implica convertir este postigo en un desagüe, hipótesis para la cual también faltan argumentos.

La restauración de la puerta sur de la iglesia de Canaferrim (UE 1612) pertenece a la intervención coordinada por la DGEMN en los años cuarenta del siglo pasado, con “(...) substituição de cantarias mutiladas”[20], según reza el contrato de obras conservado. En ella, a pesar de utilizar la misma caliza ocre, se distingue de la sillería originaria, la nueva de reposición o sustitución de las jambas interiores, dintel y algunas piezas exteriores por sus aristas vivas, juntas con cemento y cuñas, el marco de talla y la huella de la “gradina”. También se sustituyó el tímpano de la puerta por otro de mampostería. Por su parte, la bóveda del ábside se cubrió con una capa de cemento (“encapotado”, UE 1617) para estabilizar e impermeabilizar su rosca.

La cisterna recibió otras intervenciones decorativas y funcionales tanto de la DGEMN como posteriores: en su interior, la barandilla metálica que protege la escalera y la reja que cierra su acceso (A 203); y en el exterior, los forros de mampostería que probablemente recrecen los pozos de la cisterna (UE 1507) y que relegan su función a la de meros respiraderos y lucernarios.

2. CONCLUSIONES Y NOTAS FINALES Top

El estudio arqueológico de la arquitectura del lienzo oriental, la cisterna y la iglesia extramuros de São Pedro de Canaferrim, que forman parte del conjunto Castelo dos Mouros de Sintra, ha ofrecido como resultado una minuciosa observación formal, constructiva y estructural, datos inéditos y, sobre todo, una secuencia histórica interrelacionada con nuevas etapas y con una propuesta de datación más rigurosa:

1. Etapa I (segunda mitad del siglo XII - siglo XIII): cronología cristiana. Construcción del lienzo oriental del castillo con sus líneas principales, incluida la localización del acceso principal y un portillo en el extremo contrario. Construcción de la iglesia de São Pedro de Canaferrim.
2. Etapa II (siglos XIII-XIV): uso continuado de los edificios. Grandes reformas históricas tanto en la muralla (paño 3/4 y acceso principal) como en la capilla (fundamentalmente muros norte y oeste), motivadas todas ellas por ruinas previas debidas a fallos en las estructuras, y construcción de la cisterna subterránea de la fortificación.
3. Etapas III, IV y V (siglos XV-XVIII lienzo este; siglos XVI-XIX iglesia): uso habitual de la fortaleza y abandono del uso originario de la capilla. Construcción y sucesivas reformas de las llamadas “caballerizas” en el interior del lienzo este del castelo (etapas III y IV) y ruina de estos espacios (etapa V).
4. Etapas VI y VII (siglos XIX y XX): “restauración” de Fernando II (etapa VI, siglo XIX), que afectó al conjunto con mayor impacto del que se suponía. En la etapa VII (siglo XX), actuaciones menores, fundamentalmente de consolidación de las estructuras.

La limitación del estudio del castillo a su lienzo oriental impide unas conclusiones generales extrapolables a todo el recinto fortificado, pero supone un importante avance al retrasar al menos la cronología de este tramo a la segunda mitad del s. XII o circa 1200, abandonando la propuesta islámica. Si bien, es evidente la necesidad de un análisis completo que haga extensible esta cronología a todo el conjunto o la matice para algunos restos concretos. No obstante lo dicho, es importante remarcar que, aunque los datos obtenidos en las excavaciones arqueológicas de la iglesia y del lienzo este de la fortificación evidencian una ocupación islámica previa a la construcción del tramo de muralla analizado, no poseemos indicio alguno que permita afirmar que tal ocupación estuviese vinculada a un espacio fortificado, al menos en el tramo analizado en la ladera oriental.

El estudio arqueológico de la arquitectura debe coordinarse con el estudio en profundidad tanto de la bibliografía, las fuentes documentales y las excavaciones arqueológicas del yacimiento; estudios ya iniciados correctamente por el equipo del Parque. De esta manera (relacionando adecuadamente las llamadas cronologías absolutas y relativas, o mejor dicho, mediante las contextualizaciones conseguidas por los análisis arqueológicos del yacimiento y el edificio histórico) se podrán abandonar o confirmar las hipótesis y asegurar y concretar las cronologías que hoy se proponen.

La experiencia de nuestro trabajo, y en esto Sintra no ha sido una excepción, nos invita a huir del tradicional abuso de los paralelos para datar los edificios. La secuencia estratigráfica, el análisis tipológico de los aparejos, los datos de la excavación arqueológica y la contextualización histórica han permitido nuestra propuesta, a la vez que se ampliaba la secuencia histórica del conjunto que se demuestra más rica de lo esperado.

3. FICHA TÉCNICA Y AGRADECIMIENTOS Top

Los trabajos efectuados en el conjunto del Castelo dos Mouros de Sintra dentro del ámbito de la Arqueología de la Arquitectura fueron encargados por la empresa gestora del conjunto monumental Parques de Sintra – Monte da Lua, S.A, en relación con la ejecución de obras de restauración y acondicionamiento turístico de algunas zonas del castillo (año 2011).

En los trabajos, realizados bajo la coordinación de L. Caballero (IH-CSIC), participaron M. A. Utrero, M. Barahona, J. I. Murillo y C. Cauce. El autor de la planimetría original es R. Martín.

Queremos añadir además una nota final de agradecimiento para la arqueóloga directora del Parque, Dña. María João de Sousa, por su esfuerzo y por toda la ayuda mostrada.

Todas las figuras reproducidas en este trabajo son propiedad de los autores.
