ESTUDIOS / STUDIES

El arco-puerta romana conmemorativa de Gerunda (Girona)^[*]

The commemorative Roman arch-gate of Gerunda (Girona)

Jordi Oliver Vert[1]

Alumno del Máster Interuniversitario de Arqueología Clásica (ICAC-UAB-URV)

ORCID iD: https://orcid.org/0000-0001-7619-2887

e-mail: jordioliververt@gmail.com

RESUMEN
El presente trabajo trata sobre la interpretación de 15 disiecta membra lapídeos marmóreos adscribibles a formar parte de un monumento arcuado honorífico romano de Gerunda (Girona). La mayoría de estos bloques fueron reaprovechados en época carolingia como material constructivo del basamento de una torre del recinto úrbico. El estudio elabora tanto una propuesta de restitución arquitectónica del monumento como una propuesta cronológica y funcional (emplazamiento) del mismo.
PALABRAS CLAVE: arquitectura romana; arco honorífico; Gerunda; decoración arquitectónica; mármol.

ABSTRACT
The present work deals with the interpretation of 15 disiecta membra lapides in marble assigned to be part of an arcuated honorific Roman monument of Gerunda (Girona). Most of these blocks were reused during the Carolingian period as building material for the basement of a tower of the city wall. The study proposes an architectural restitution of the monument as well as a chronological and functional (location) of it.
KEYWORDS: Roman architecture; honorific arch; Gerunda; architectural decoration; marble.

CONTENIDOS

INTRODUCCIÓN Y CONTEXTO ARQUEOLÓGICO DE LOS BLOQUES MARMÓREOS Top

Es en la torre de origen carolingio del “Telègraf” o del “Llamp” de Girona[2] (torre nº 3, Fig. 1), ubicada en la parte más alta de la topografía urbana antigua de Gerunda, donde en el año 1988[3] durante una campaña de excavación en la zona dirigida por J. M. Nolla, se documentaron en su basamento –originario de las obras carolingias y solo visible parcialmente en las caras norte y este– un conjunto de 15 bloques marmóreos. Estos bloques configuraban un paramento en opus pseudoquadratum, juntamente con otros bloques, mayoritariamente paralelepipédicos, de piedra arenisca situados encima (Fig. 2)[4]. Tanto los bloques marmóreos como los de arenisca, provenían, sin lugar a dudas, del reaprovechamiento material de antiguos edificios romanos[5].

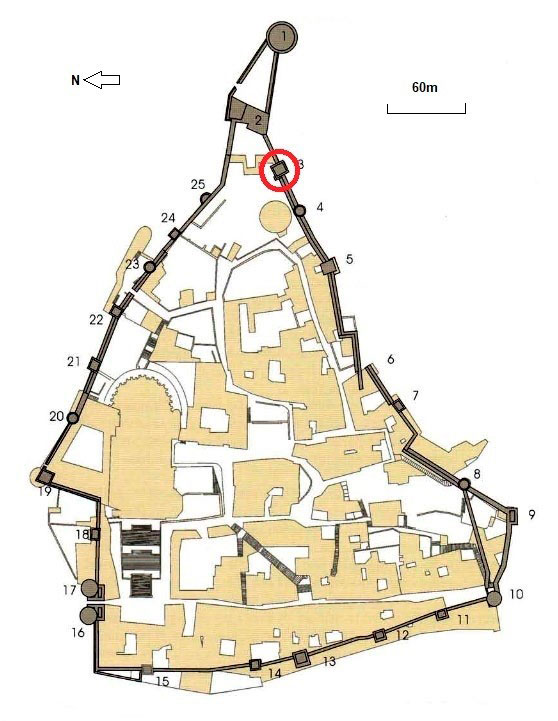

Fig. 1. Planta de la “Força Vella” de Gerunda con la localización de la torre nº 3, dicha del Telègraf o del Llamp (tomado de Canal et al. 2003Canal, J., Canal, E., Nolla, J. M. y Sagrera J. 2003: “Girona, de Carlemany al feudalisme (785-1057)”, en El trànsit de la ciutat antiga a la ciutat medieval, Estudis d’Història Urbana. Reconstrucció cartogràfica, 5. Girona.). [View full size] [Descargar tamaño completo]

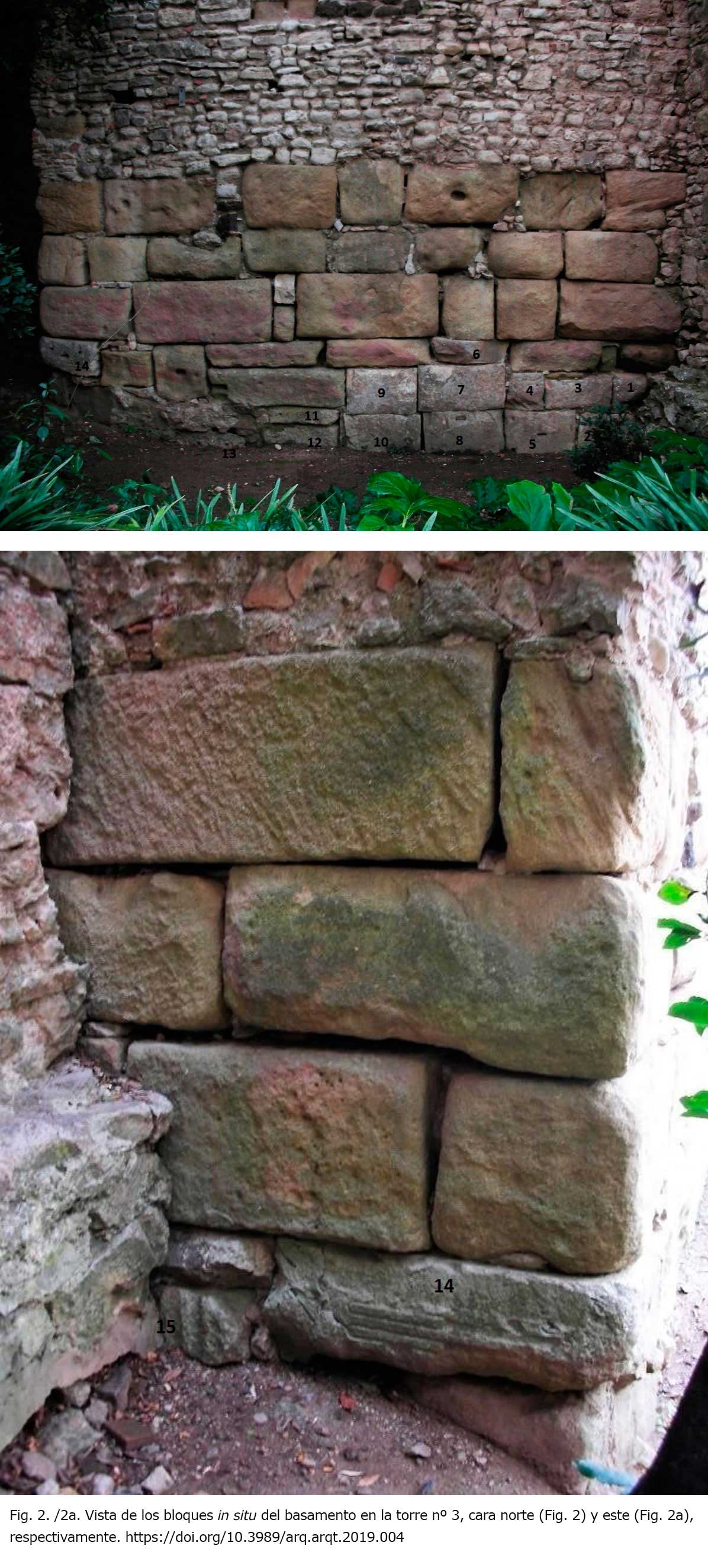

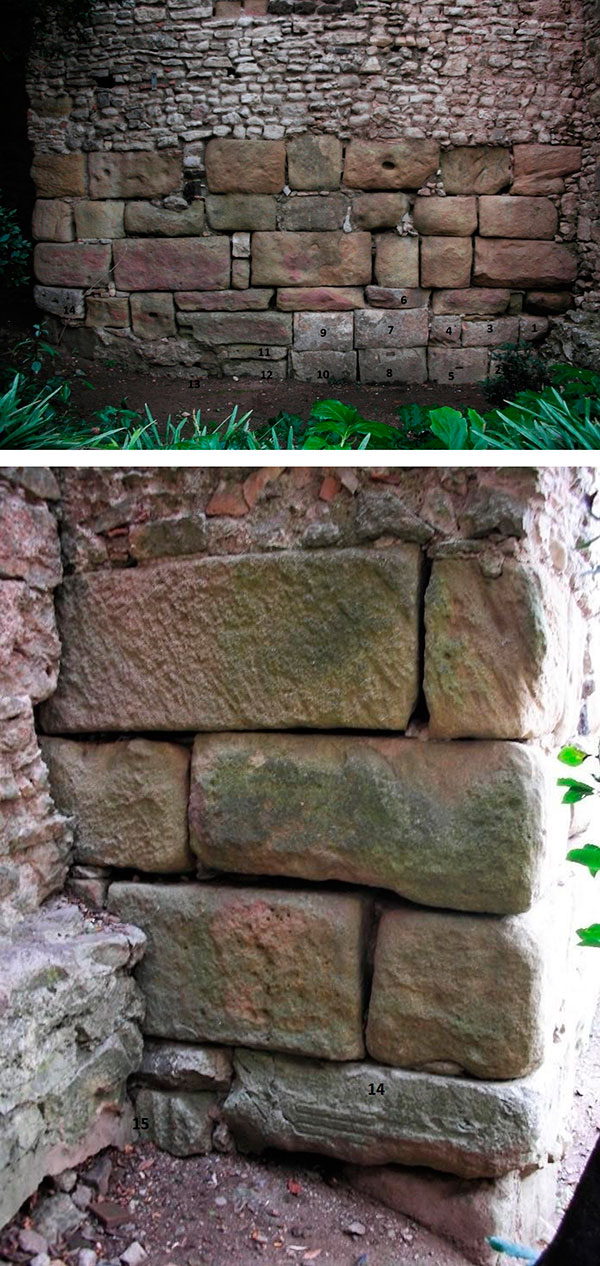

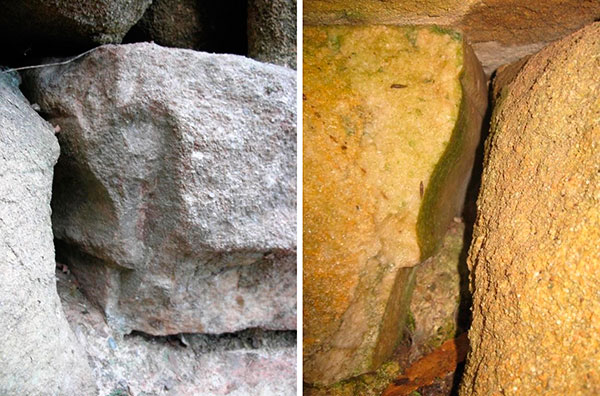

Fig. 2. / 2a. Vista de los bloques in situ del basamento en la torre nº 3, cara norte (Fig. 2) y este (Fig. 2a), respectivamente. [View full size] [Descargar tamaño completo]

El hallazgo de los bloques marmóreos con decoración arquitectónica fue verdaderamente sorprendente, dada la rareza de este tipo de material –mármol– en la Girona romana; construida, por lo común, con dos litotipos locales: el gres dorado de Taialà y/o Sarrià de Dalt (Sarrià de Ter) y la caliza nummulítica gris/azul aflorada en el mismo subsuelo de la ciudad y entorno[6]. De esta forma, si muchas veces es tarea difícil tratar de restituir y adscribir a un mismo conjunto edilicio los diversos disiecta membra lapídeos, el hecho del singular material lapídeo en el que se manufacturaron estos bloques, sumado al mismo patrón metrológico, decorativo y tipológico de estos, ha sido la causa que nos ha permitido poder adscribirlos a un mismo conjunto arquitectónico.

El hecho de que la mayoría de los bloques estén empotrados en el paramento de la torre por su cara no decorada, dificulta el poder observar sus características decorativas. No obstante, excepto 2 bloques de orden arquitectónico indeterminados (bloques nº 1 y 2), hemos podido interpretar la tipología arquitectónica a la que se adscriben los 13 restantes (Fig. 3). Y, gracias a contar con diversas partes de sus órdenes arquitectónicos y ornamentales, hemos podido ofrecer una propuesta restitutiva del monumento.

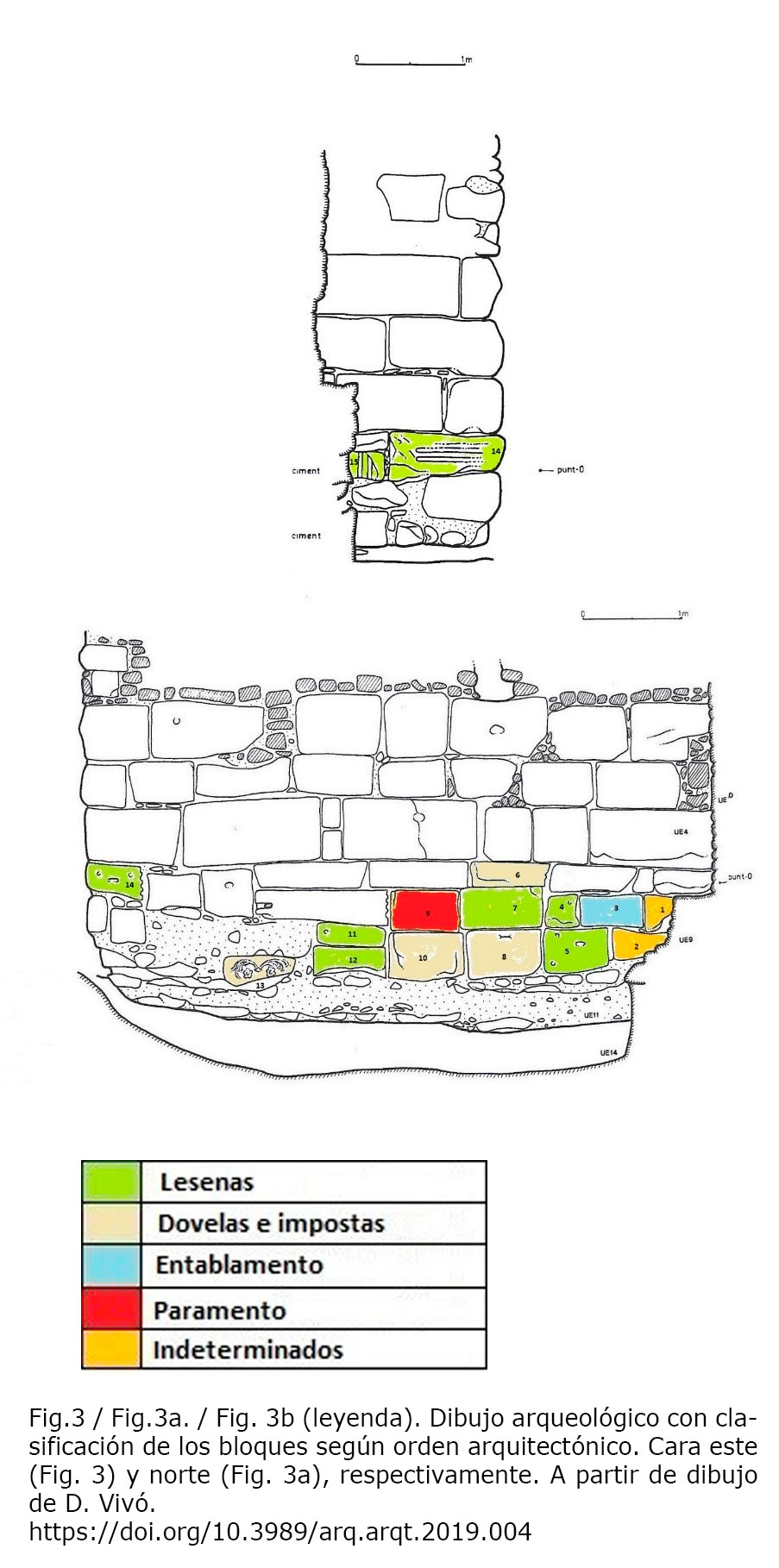

Fig. 3 / Fig. 3a. / Fig. 3b (leyenda). Dibujo arqueológico con clasificación de los bloques según orden arquitectónico. Cara este (Fig. 3) y norte (Fig. 3a), respectivamente. A partir de dibujo de D. Vivó. [View full size] [Descargar tamaño completo]

Llegados a este punto cabe mencionar que un primer intento de acercarse a la problemática reconstructiva de este monumento fue llevada a cabo por J. M. Nolla y J. Sagrera (1990Nolla, J. M. y Sagrera, J. 1990: “El portal de Levante de la ciudad de Gerunda”, Archivo Español de Arqueología, 63, pp. 276-283. y 1991Nolla, J. M. y Sagrera, J. 1991: “Noves exploracions arqueològiques a la Caserna d’Alemanys (Girona). Campanya d’excavacions de 1988”, Cypsela, IX, pp. 177-195.) (Fig. 4). Nuestro trabajo aporta nuevos datos[7], proponiendo una nueva restitución, cronología y funcionalidad para este monumento arcuado conmemorativo de Gerunda.

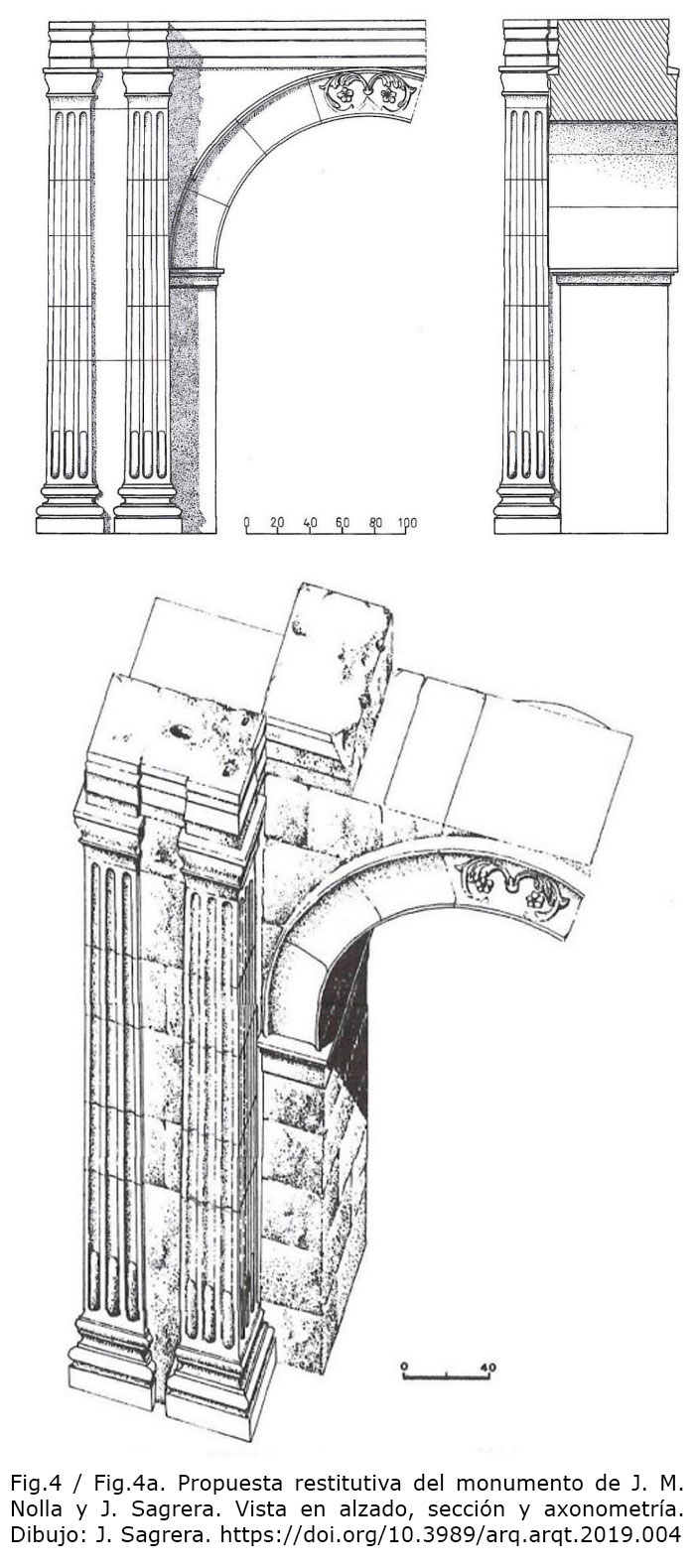

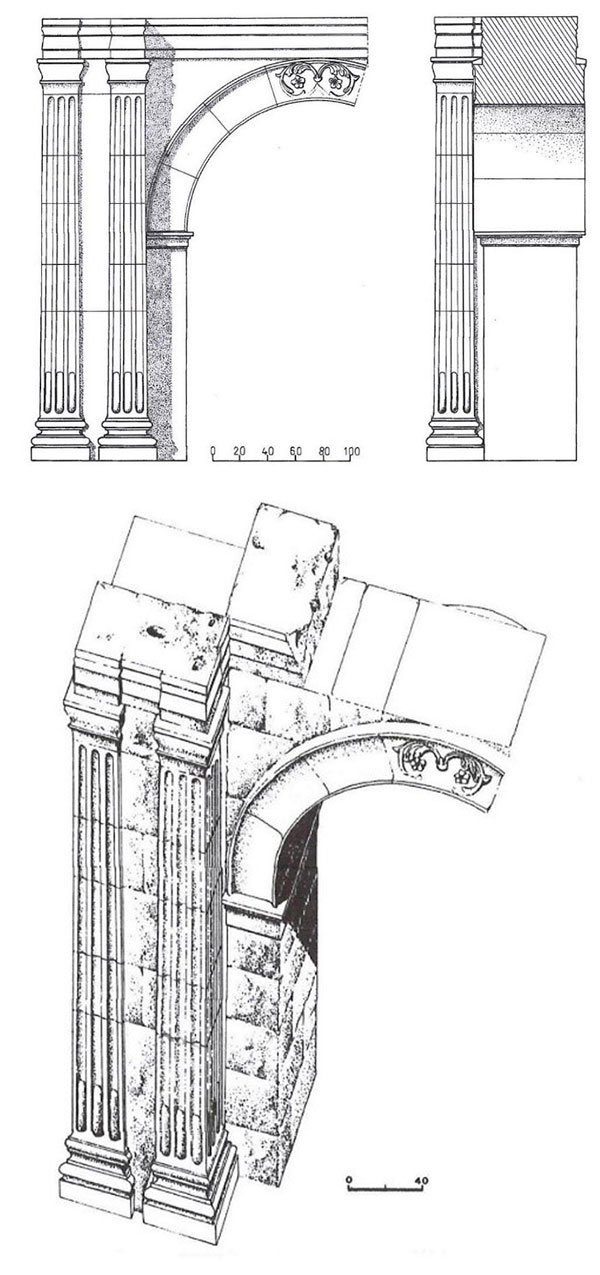

Fig. 4 / Fig. 4a. Propuesta restitutiva del monumento de J. M. Nolla y J. Sagrera. Vista en alzado, sección y axonometría. Dibujo: J. Sagrera. [View full size] [Descargar tamaño completo]

METODOLOGÍA Top

Nuestro estudio se ha basado en la documentación descriptiva y gráfica de cada bloque. De esta forma, de cada pieza (excepto el nº 1 y 2) se ha generado un dibujo tridimensional, diferenciando la parte visible (con textura de mármol) de aquella oculta (en blanco), con el programa informático de modelado en 3D, SketchUp, el cual nos ha permitido ir sopesando las probabilidades de colocación de cada pieza dentro del monumento (Fig. 5). Por contra, el dibujo del friso de roleos de las arquivoltas (nº 8, 10 y 13), ha sido elaborado a mano con la técnica del grafito, a imagen y semejanza de la decoración esculpida en ellas. A diferencia de la pieza nº 13 que muestra sin problemas su decoración frontalmente, las otras dos dovelas ocultan en sus laterales la decoración. No obstante, las rendijas entre las piedras son bastante amplias como para poder permitir contemplar, de manera parcial y con un foco de luz, su decoración. De esta forma, y teniendo en cuenta otros paralelos estilísticos de frisos de roleos, hemos podido reconocer la secuencia decorativa.

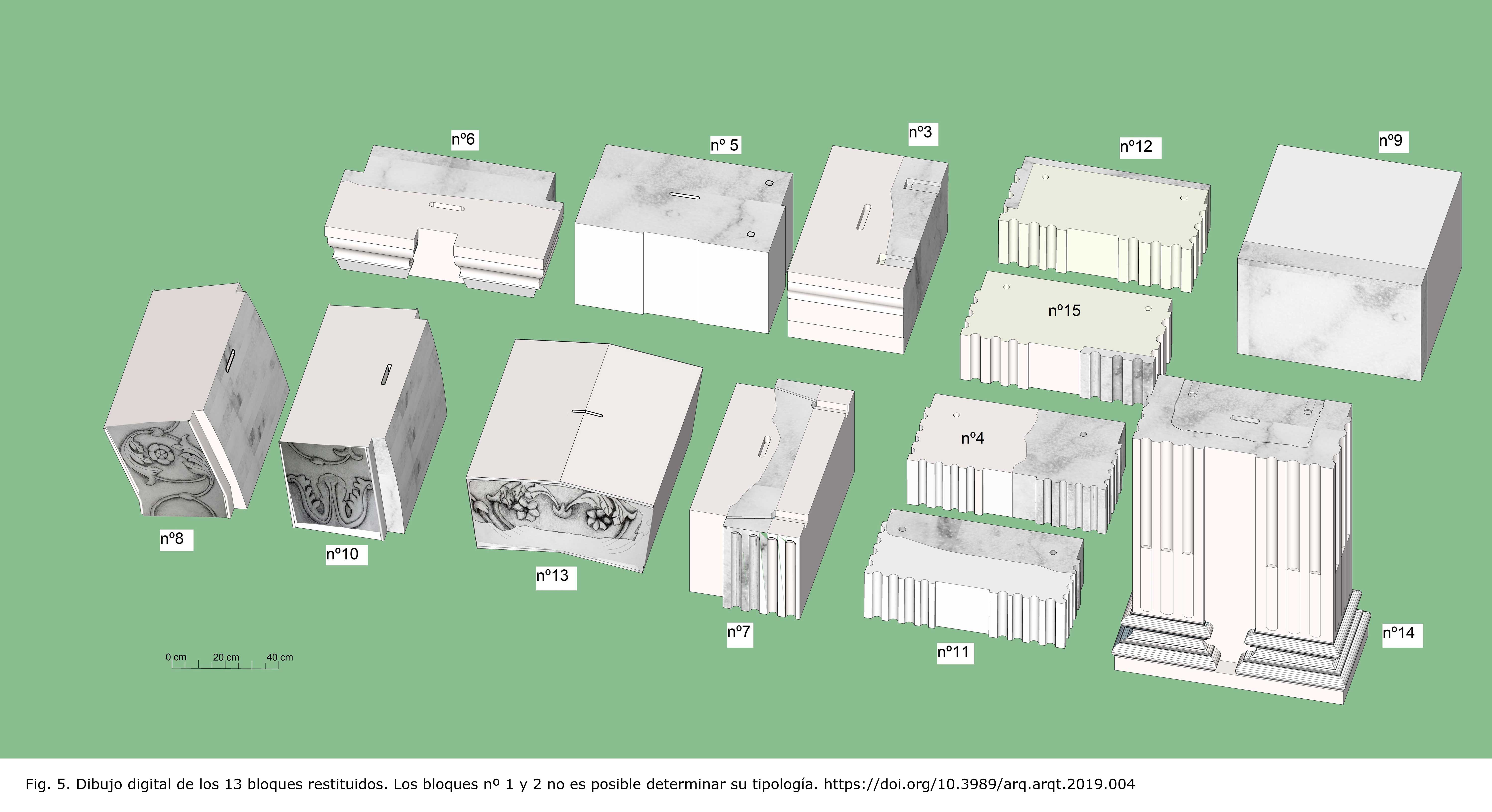

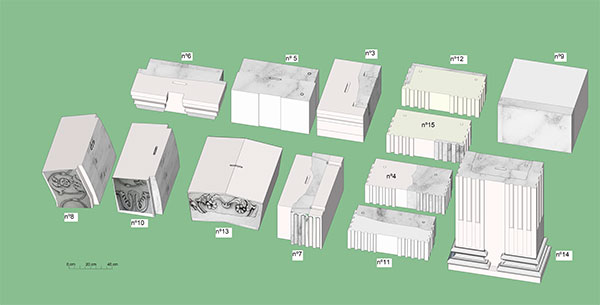

Fig. 5. Dibujo digital de los 13 bloques restituidos. Los bloques nº 1 y 2 no es posible determinar su tipología. [View full size] [Descargar tamaño completo]

A falta de otros vestigios arqueológicos documentales, epigráficos o estructurales, es a través de diversos datos interrelacionados del urbanismo de la ciudad, orografía o contexto del hallazgo de los bloques, que proponemos ofrecer una propuesta de emplazamiento de este monumento. Del mismo modo, es a través de la decoración escultórica del friso de roleos acantiformes de las dovelas, que proponemos establecer una cronología para su construcción. También cabe indicar que las trazas constructivas que presentan visibles la mayoría de los bloques (perforaciones para ferrei forfices, anclajes, grapas o trabajo de anathyrosis) han servido para valorar e interpretar coherentemente la puesta en obra de los bloques en el monumento.

PROPUESTA DE RESTITUCIÓN Top

Los órdenes arquitectónicos documentados entre los bloques (lesenas lisas y estriadas, dovelas, imposta y arquitrabe), nos inducen a pensar que estos formaban parte de un monumento arcuado con dos fachadas: construido con un solo grosor de bloques trabados a seco con grapas y anclajes verticales metálicos y, con trabajo de anathyrosis en las caras de contacto entre los bloques superpuestos. El hecho de presentar decoración simétrica en ambas fachadas y no incluir –como hemos comprobado– ninguna ranura en los bloques para ir equipado con un sistema de cierre para abrir y cerrar la apertura del arco, nos lleva a emparentar nuestro monumento arcuado dentro de la tipología arquitectónica de los arcos honoríficos. A tal efecto, estos son los únicos monumentos arcuados romanos que presentan decoración en ambas fachadas principales o exenta, y no presentan ningún sistema de cierre.

También, es interesante remarcar que todos los bloques presentan o bien decoración angular a tres caras, tales como las piezas nº 4, 5, 11, 12, 14 y 15; o bien, decoración en el anverso y reverso, tales como las piezas nº 3, 7, 8, 9, 10 y 13. No obstante, hemos de advertir que no somos capaces de adscribir con seguridad la tipología exacta de este monumento arcuado, es decir: exento o adosado (haciendo la función, in stricto sensu, de puerta). Restando abiertas ambas hipótesis.

Por otro lado, gracias a la tipología de los bloques especificada, podemos visualizar la profundidad del paramento del monumento, correspondiente a 70 cm. El bloque nº 9, de 70 x 45 cm, sin ningún elemento decorativo visible y con sus caras lisas, lo hemos interpretado como un bloque de paramento; bien que también podría valorarse su adscripción como friso liso.

Por otra parte, dentro del conjunto de bloques marmóreos destacan en cantidad los decorados con lesenas. De estas se documentan tres tipologías distintas. La tipología más cuantiosa es la compuesta por los bloques nº 4, 11, 12, 14 y 15, de 74 x 38 cm, esculpidos con lesenas estriadas geminadas angulares. Un segundo grupo tipológico de lesenas es el formado por el bloque nº 7, de 87 x 45 cm, esculpido con lesenas estriadas al anverso y reverso del bloque. La última tipología es la formada por el bloque nº5, de 73 x 38 cm, esculpido con lesenas lisas geminadas angulares.

La interpretación que hacemos sobre la disposición de los diversos grupos de lesenas dentro del monumento arcuado ha sido la labor más decisiva para la configuración final del monumento. En este sentido, hemos resuelto que el bloque nº 7, por la tipología decorativa y las medidas que presenta (el bloque con la profundidad más grande, 87 cm), se inscribiría dentro del grupo de las lesenas estriadas que enmarcarían la apertura del arco; ubicadas una a cada lado del arco y visibles en sus dos fachadas. El bloque presenta grapas para unirse a otra mitad de lesena estriada homónima, configurando a nuestro juicio, un bloque decorado con lesenas de 8 estrías y 7 canales[8]. Al presentar una terminación circular de los canales podemos averiguar que se trata del tramo superior de la lesena. Por otro lado, cabe decir que no preservamos ninguno de los capiteles que coronarían estas lesenas de fachada. Sin embargo, debemos suponer por la tipología del monumento y la cronología propuesta[9], que se decorarían con el orden corintio.

Por otra parte, hemos identificado el bloque nº 5 como perteneciente a las habituales lesenas lisas que ornamentan mayoritariamente las jambas de los arcos[10].

Finalmente, el grupo de los bloques de lesenas estriadas geminadas angulares (nº 4, 11, 12, 14 y 15) ha sido el más problemático a la hora de emplazarlo dentro del monumento. En este sentido, cabe decir que hemos detectado variación en el número de estrías y canales de estas. Así, mientras en los bloques nº 12, 14 y 15 parece documentarse una decoración a base de 4 estrías y 3 canales, en los bloques nº 4 y 11, documentamos 5 estrías y 4 canales. Se hace difícil explicar este desajuste decorativo cuando las medidas y tipología de los bloques coinciden plenamente. No obstante, pensamos que podría tratarse de un simple descuido asociado a los problemas de la organización del trabajo y a la producción de los elementos decorativos. En localidades cercanas a Gerunda, como Emporiae (Escrivà Chover 2005Escrivà Chover, M. I. 2005: Basas romanas de la Provincia Tarraconensis. València.: 43) y Ausa (Domingo et al. 2008Domingo, J. A., Garrido, A. y Mar, R. 2008: “El temple romà de Vic i la seva decoració arquitectònica”, Ausa, 23 (161-162), pp. 581-607.: 602), también se han detectado similares erratas en las producciones edilicias ornamentales.

Es en base a las rudenturae (contraestrías) de 30 cm de altura que presenta visibles en su cara E el bloque nº 14, que podemos restituir la altura de este grupo de lesenas (Fig. 6). De esta forma, por principio de proporcionalidad, las rudenturae siempre acostumbran a guardar una relación aproximada de 1/4 con la altura total de la lesena o columna a la cual se adscriben. Por esta razón, habríamos de calcular una lesena de entre 1,20-1,30 m (sin contar el basamento y coronamiento).

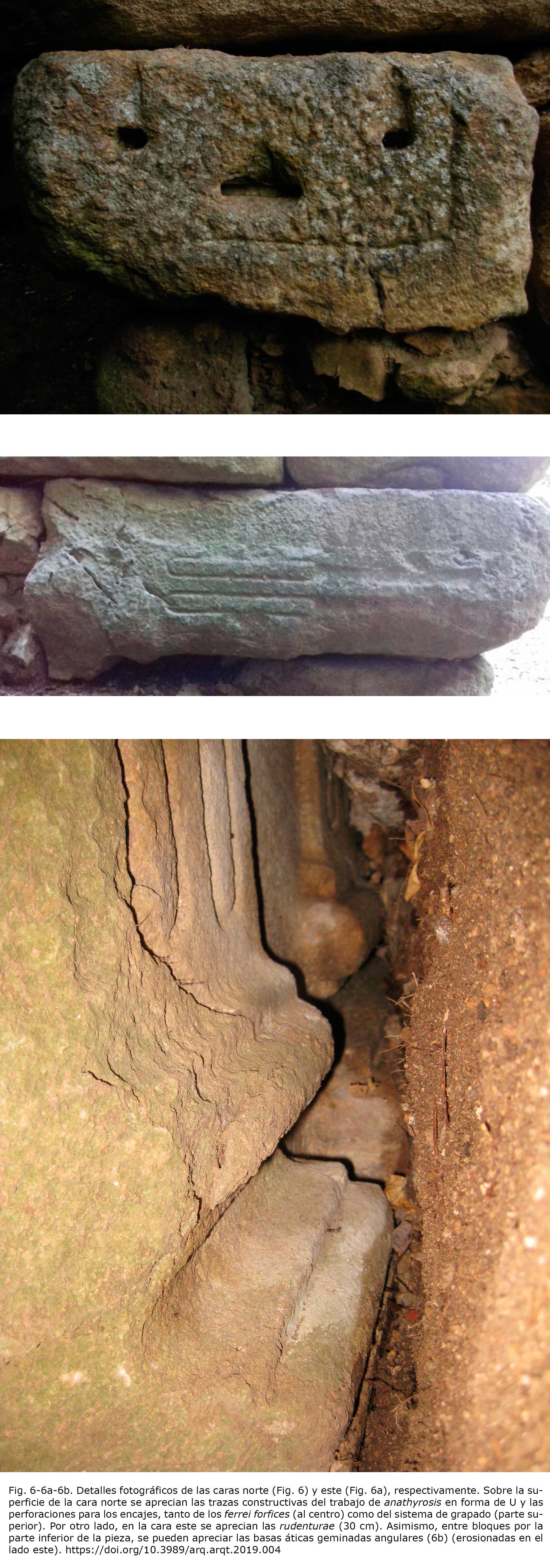

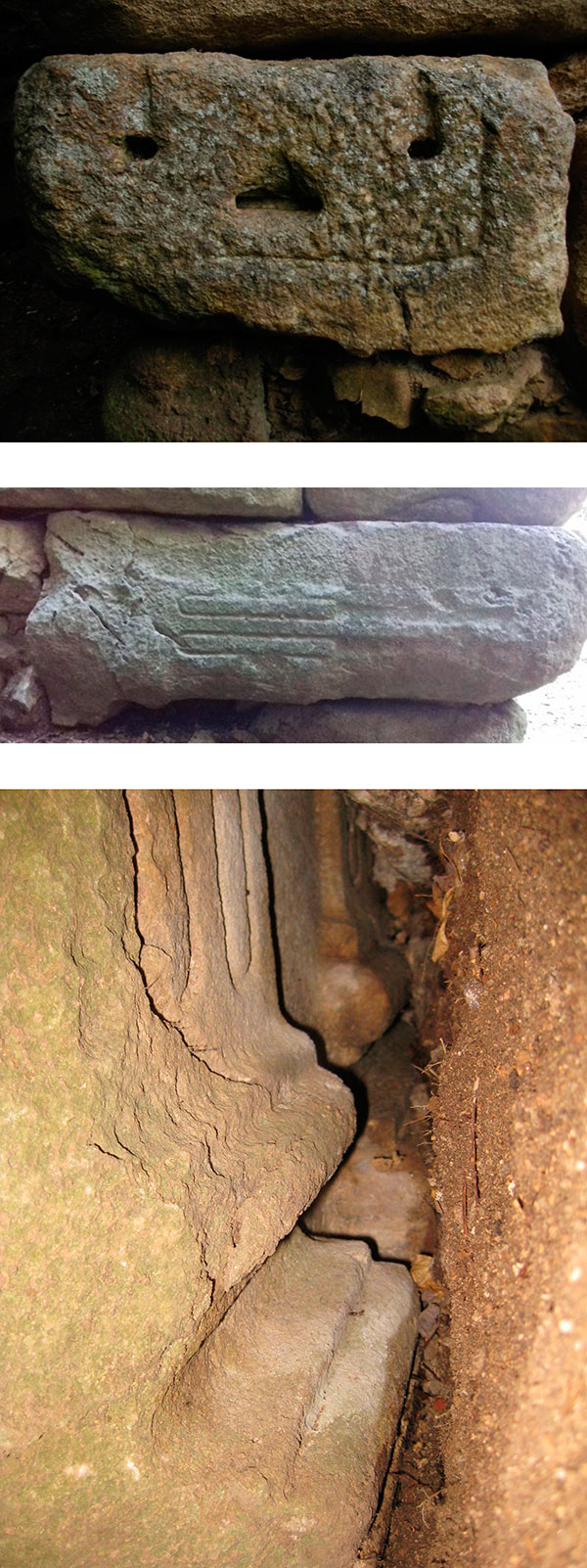

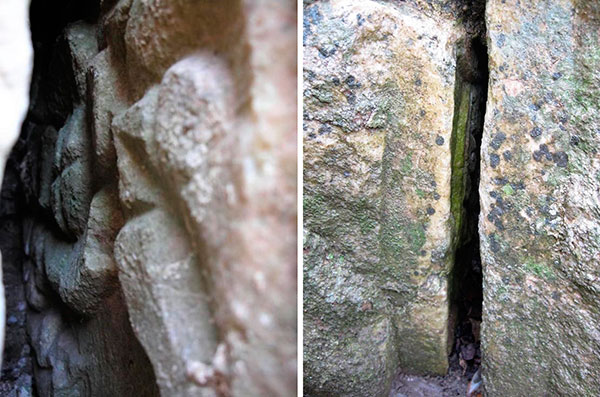

Fig. 6-6a-6b. Detalles fotográficos de las caras norte (Fig. 6) y este (Fig. 6a), respectivamente. Sobre la superficie de la cara norte se aprecian las trazas constructivas del trabajo de anathyrosis en forma de U y las perforaciones para los encajes, tanto de los ferrei forfices (al centro) como del sistema de grapado (parte superior). Por otro lado, en la cara este se aprecian las rudenturae (30 cm). Asimismo, entre bloques por la parte inferior de la pieza, se pueden apreciar las basas áticas geminadas angulares (6b) (erosionadas en el lado este). [View full size] [Descargar tamaño completo]

Asimismo, conociendo la altura de la base ática de este bloque (nº 14) con 25 cm, y restituyendo un capitel toscano similar a la pieza nº 6 (con 25 cm de altura aprox.), debemos calcular una altura total de estas lesenas, desde el basamento al coronamiento, de entre 1,70 y 1,80 m.

Cabe decir también que, gracias a conservar dos “tambores” de lesenas de este grupo con una altura coincidente de 22 cm (solamente de los bloques nº 12 y 15 podemos discernir su altura total), podemos afinar aún más en el montaje de este grupo de lesenas, proponiendo su restitución con: basamento con imoscapo (h: 1,10 m), “tambor” de lesena (h: 22 cm) y sumoscapo con capitel (h: 46 cm aprox.) (Fig. 7).

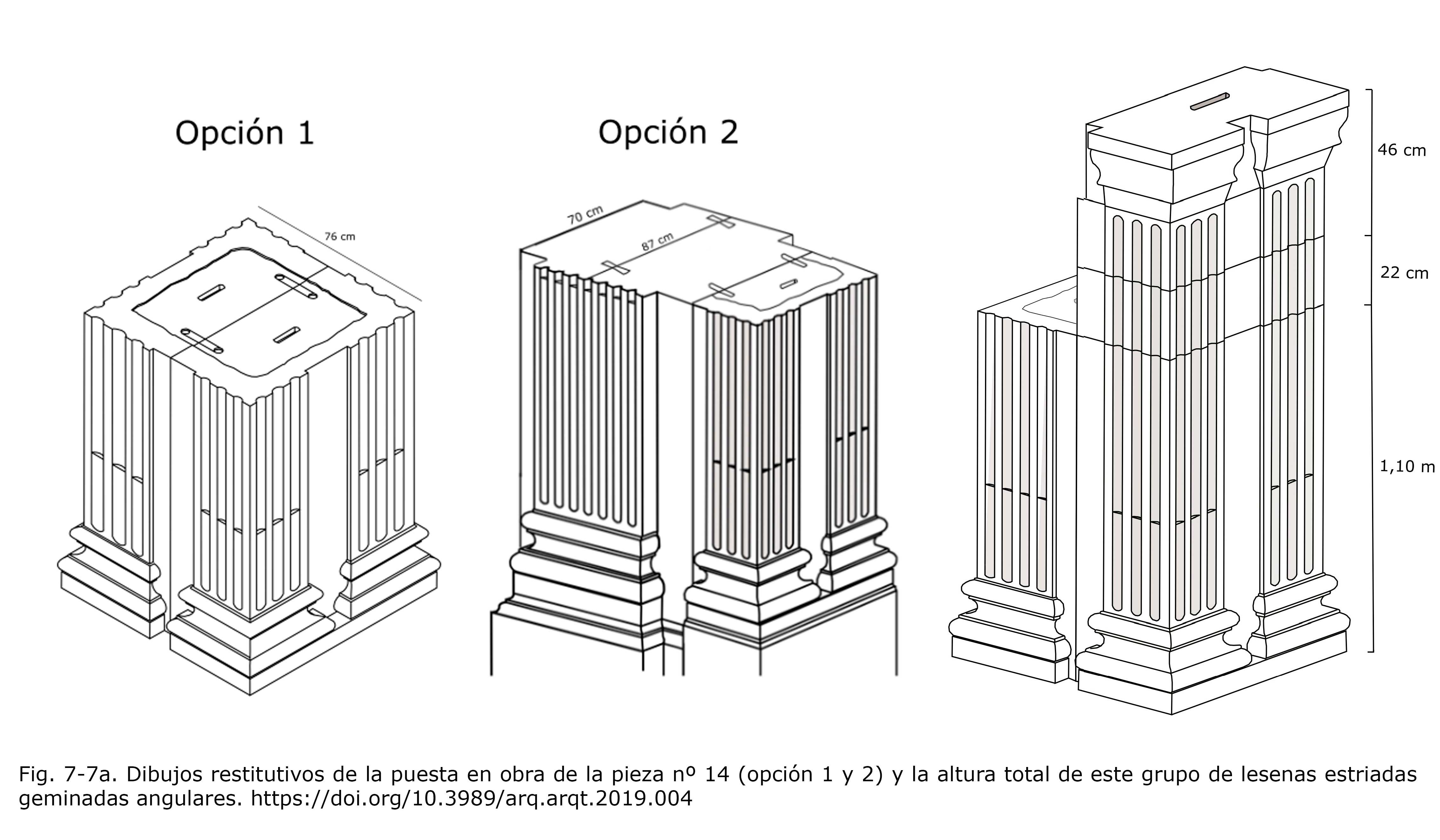

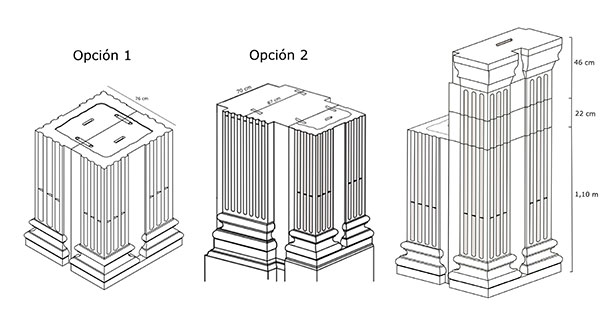

Fig. 7-7a. Dibujos restitutivos de la puesta en obra de la pieza nº 14 (opción 1 y 2) y la altura total de este grupo de lesenas estriadas geminadas angulares. [View full size] [Descargar tamaño completo]

De esta forma, suponiendo correcta esta teoría habríamos de calcular por lo menos 4 unidades de estas lesenas geminadas angulares como las restituidas anteriormente, a tenor de los “tambores” de lesenas conservados (bloques nº 4, 11, 12 y 15).

Nos reservamos para más adelante las consideraciones de colocación de este problemático grupo de lesenas, relevantes para la propuesta final de restitución del monumento arcuado. Y nos centramos ahora en los bloques de las dovelas del arco.

La anterior propuesta identificaba 3 de las dovelas que nosotros también documentamos entre los 15 bloques. Sin embargo, sólo precisaba la disposición y decoración de una de ellas: la pieza nº 13 (identificada, inconfundiblemente, como la clave de bóveda, ver fig. 16). Las otras dos dovelas (nº 8 y 10, ver fig. 17), su colocación y decoración pasaban inadvertidas. Nosotros, gracias a poder vislumbrar (lo poco que se ve) e interpretar la decoración que presentan estas en sus caras exteriores (anverso y reverso) y gracias a preservar los 3 patrones figurativos del friso (registro inicial, intermedio y final) podemos proponer un ensayo restitutivo de este. Además, gracias a la ubicación –o ausencia– de los encajes para los ferrei forfices, podemos llegar a conocer la disposición de estas dentro del arco (Fig. 8)[11]. En el apartado sobre el estudio cronológico del monumento profundizaremos en el estudio estilístico de esta decoración basada en los típicos frisos de roleos acantiformes. Por otra parte, mediante la modulación de las dovelas y, sobre todo, de la curvatura que presenta la clave, podemos hacernos una idea bastante segura tanto de la luz y altura del arco, como del número de dovelas que este incluía, 13. De este modo, hemos calculado que su luz sería entre 3,40-3,60 m y su altura de 1,81 m desde el nivel de imposta. Por otro lado, especificamos que las dovelas sobresalen 5,5 cm del paramento del arco en ambas fachadas.

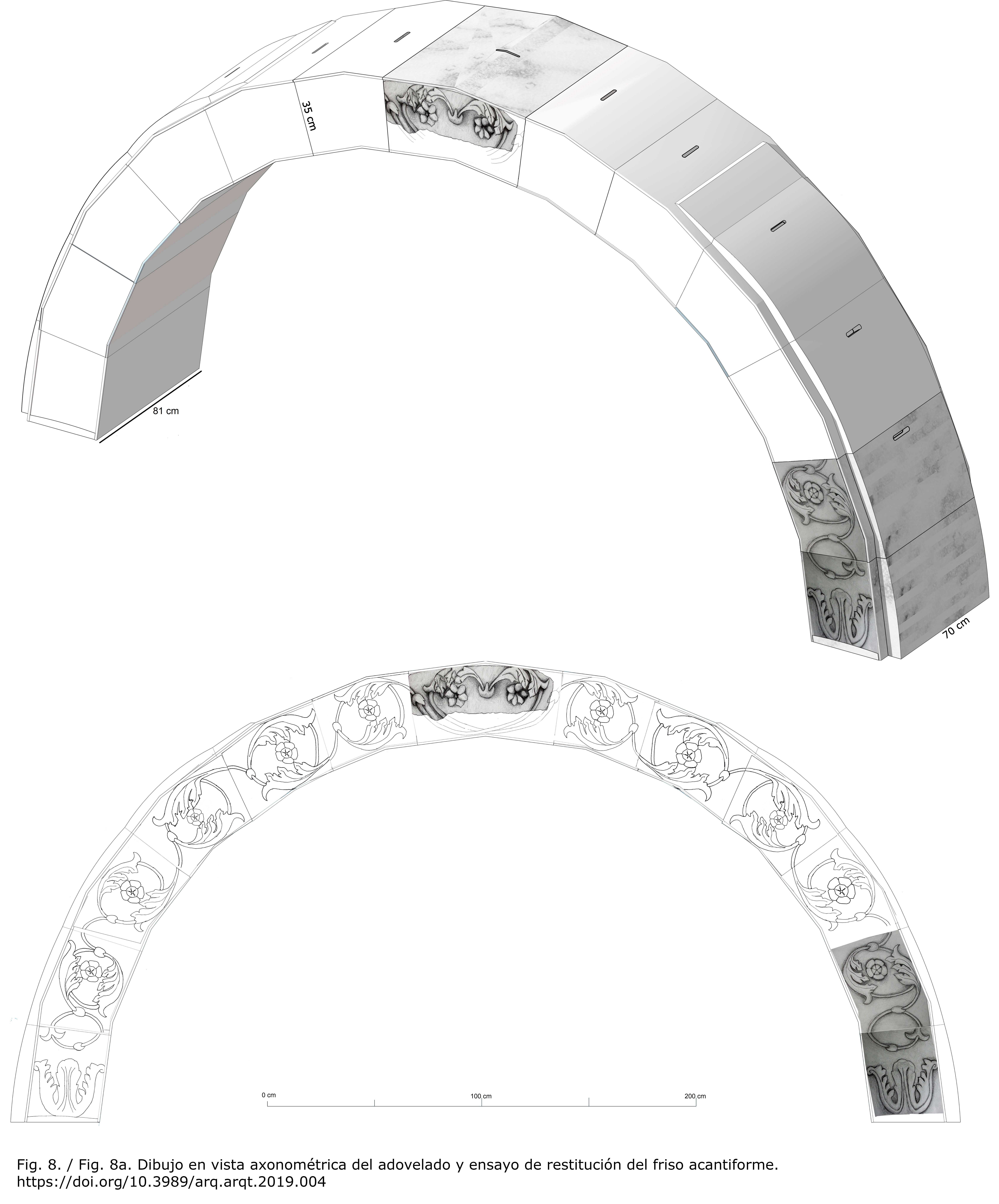

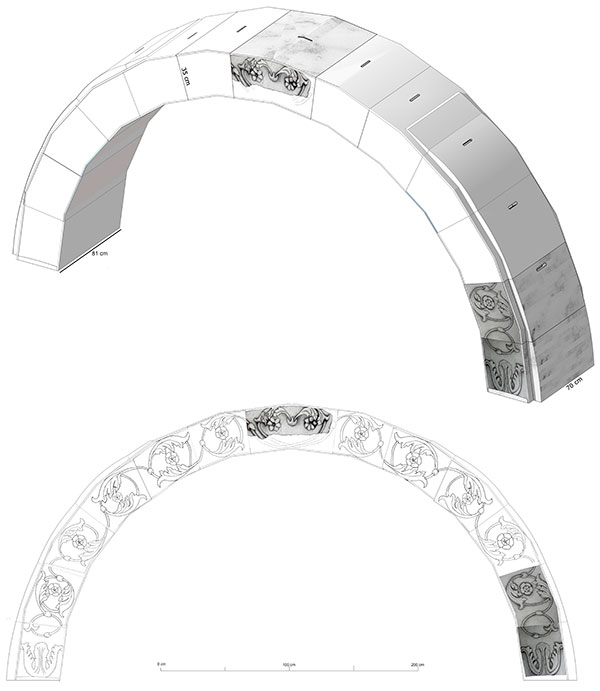

Fig. 8. / Fig. 8a. Dibujo en vista axonométrica del adovelado y ensayo de restitución del friso acantiforme. [View full size] [Descargar tamaño completo]

En cuanto a la imposta del arco, esta ha sido identificada con la pieza nº 6 (Fig. 9). Esta pieza pertenece, sin lugar a dudas, por las dimensiones y tipología decorativa que presenta, a una de las dos impostas del fornix. El perfil poco inclinado de la pieza hace rechazar que se trate de un elemento de cornisa.

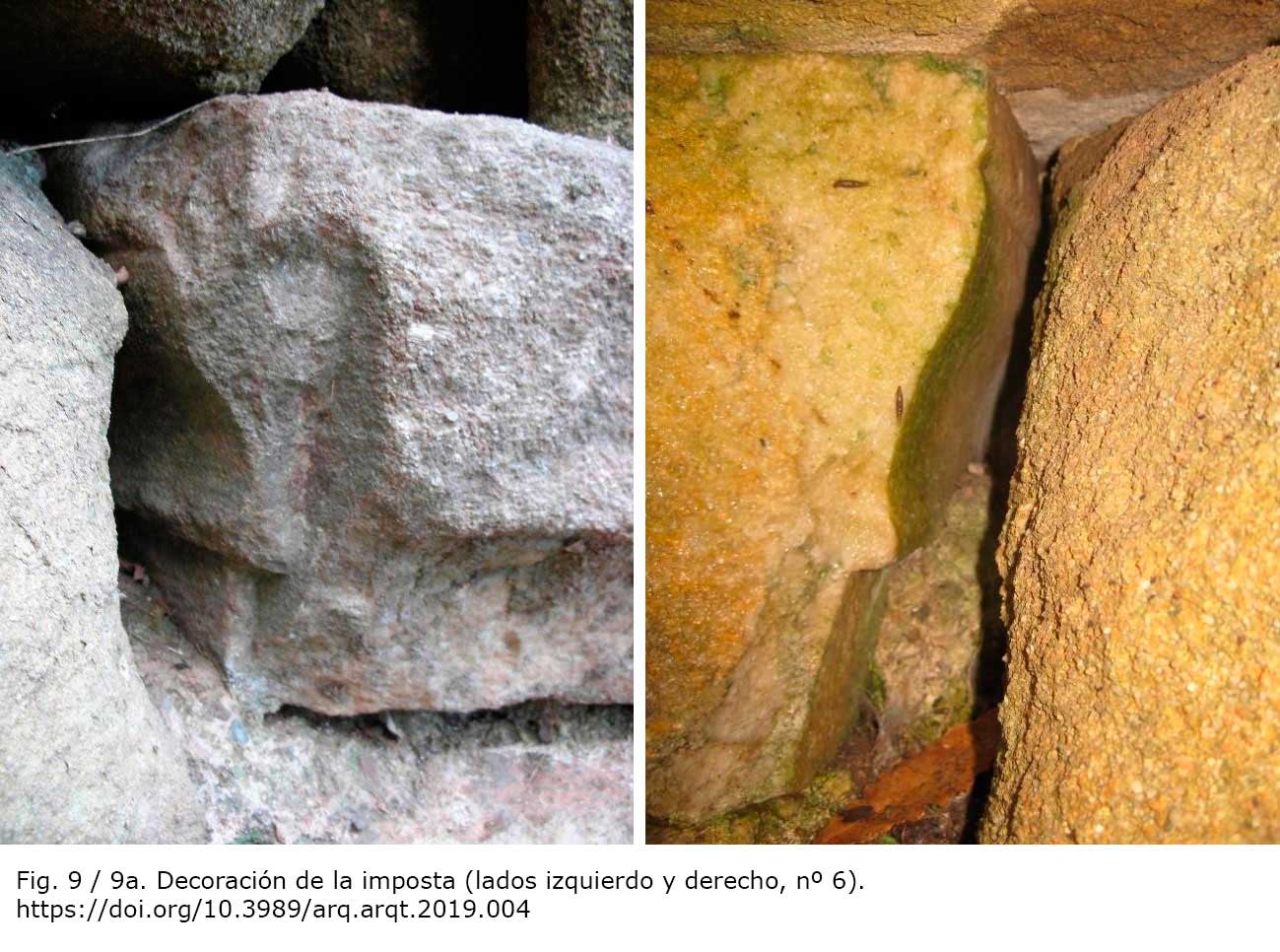

Fig. 9 / 9a. Decoración de la imposta (lados izquierdo y derecho, nº 6). [View full size] [Descargar tamaño completo]

A continuación, abordamos cómo sería el orden arquitectónico del entablamento. De esta parte del monumento sólo conservamos un bloque de arquitrabe (nº 3, Fig. 10). Por la forma de la clave de bóveda –sin paramento extradosal como el que incorporan las otras dovelas– podemos deducir que el arquitrabe se apoyaba directamente sobre la zona central de la clave. Por lo que respecta a la restitución del friso y la cornisa, nos hemos basado en la tipología de las molduras que presentan los demás elementos decorativos del arco. Sus alturas se han podido calcular por principios de proporcionalidad en relación al arquitrabe. Supuestamente, es en el friso de este entablamento donde correspondería acomodar la inscripción que acompañaría al monumento.

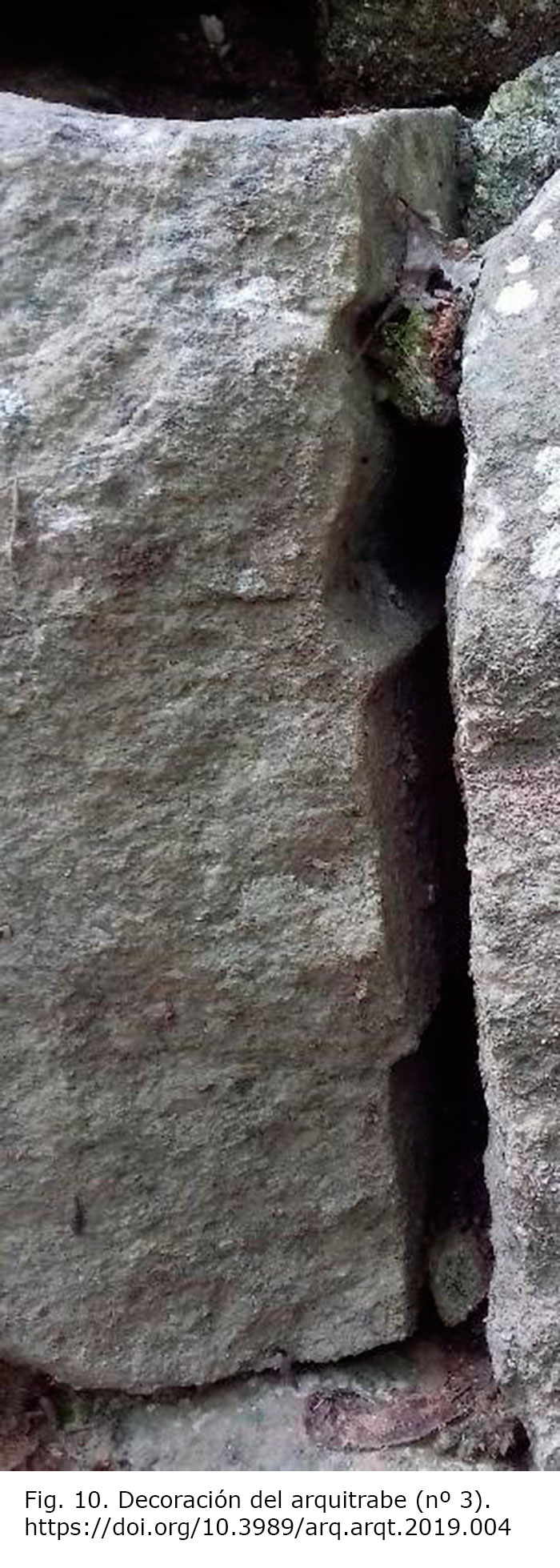

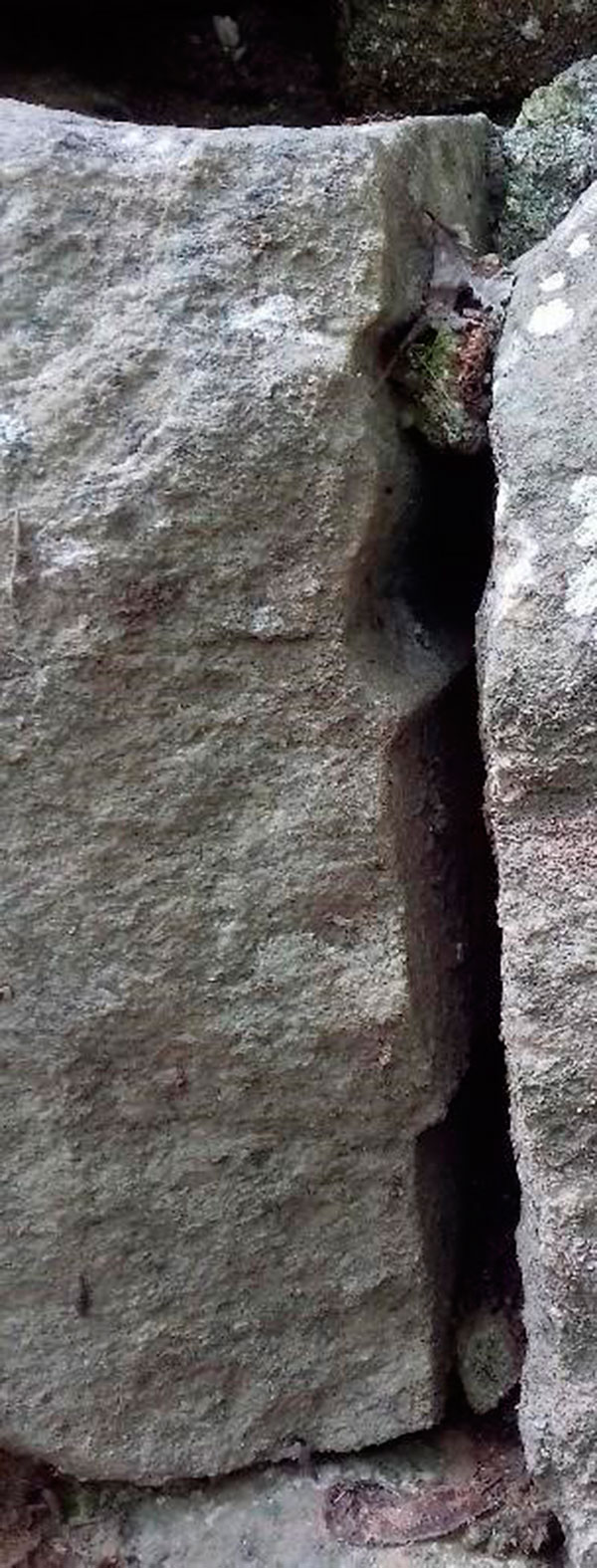

Fig. 10. Decoración del arquitrabe (nº 3). [View full size] [Descargar tamaño completo]

Analizados todos los órdenes arquitectónicos restituibles del arco, finalmente nos queda recuperar la problemática del grupo de lesenas estriadas geminadas angulares de 74 x 38 cm (piezas nº 4, 11, 12, 14 y 15). Por todo lo argumentado, pensamos que esta tipología de lesenas de entre 1,70 y 1,80 m de altura, con al menos 4 unidades de estas, solo nos encajarían dentro del monumento arcuado con dos opciones posibles: bien dispuestos en un piso superior abierto a modo de galería con arcos de medio punto (opción 1, Fig. 11)[12]; o bien dispuestos en los laterales del arco (opción 2, Fig. 12).

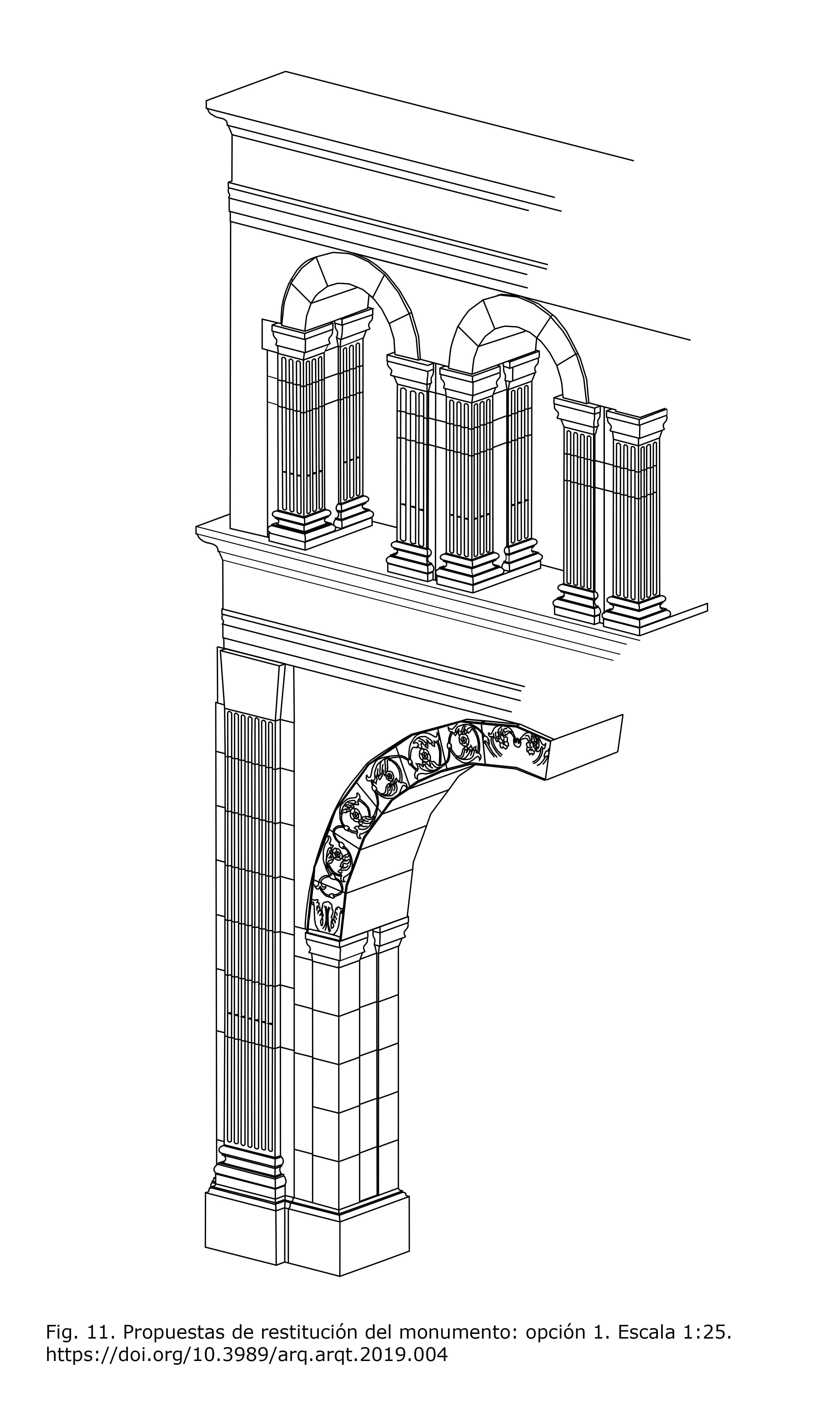

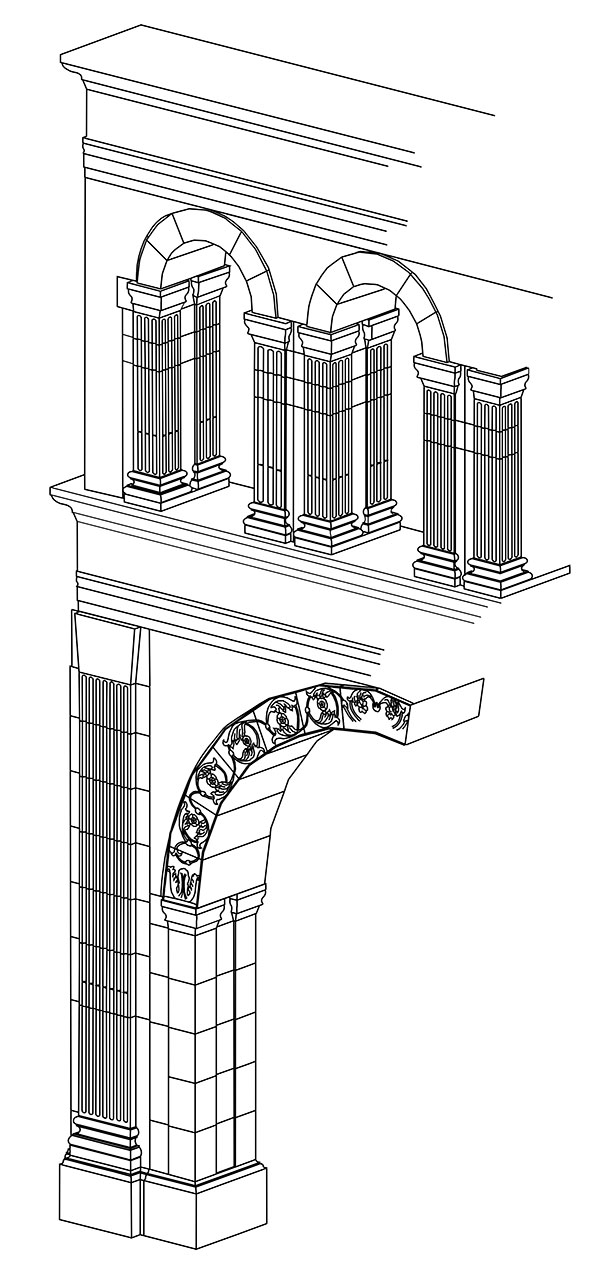

Fig. 11. Propuestas de restitución del monumento: opción 1. Escala 1:25. [View full size] [Descargar tamaño completo]

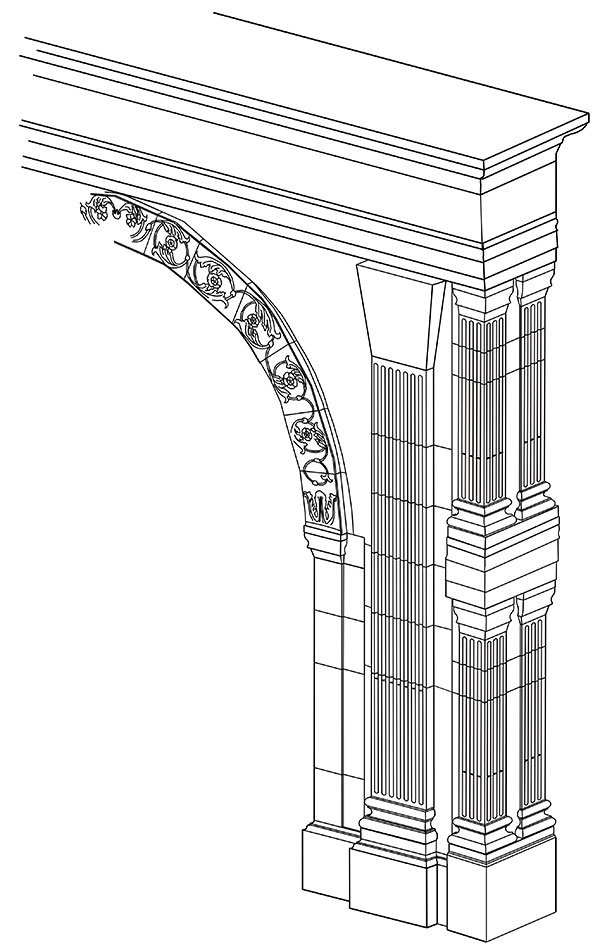

Fig. 12. Propuestas de restitución del monumento: opción 2. Escala 1:50,6. [View full size] [Descargar tamaño completo]

Para la opción 1, restituimos un monumento arcuado de unos 9,4 m de altura por unos 6,23 m de longitud con una profundidad de paramento de 70 cm. Respecto a las dimensiones, mucho más alto que ancho y con una débil profundidad de paramento, encontramos grandes similitudes métricas con el exento arco privado de carácter funerario de Campanus en Aix-les-Bains (Prieur 1982Prieur, J. 1982: “Les arcs monumentaux dans des Alps occidentales: Aoste, Suse, Aix-les-Bains”, en H. Temporini (ed.), Aufstieg und Niedergang des Römischen Welt II, 12, 1, pp. 443-475.: 460-462; Küpper-Böhm 1996Küpper-Böhm, A. 1996: “Die römischen Bogenmonumente des Gallia Narbonensis in ihrem urbanen context”, Espelkamp, Verlag Marie Leidorf. Kölner Studien zur Archäologie der Römischen Provinzen, 3. Köln. : 129-135). Desarrollado más en vertical que en anchura, 9,15 m y 7,10 m respectivamente, y con una débil profundidad de solamente 74 cm, se asimila a las dimensiones de nuestro monumento. También, su amplitud de luz del arco, 3,50 m, concuerda con el baremo modular propuesto para nuestro arco: 3,40-3,60 m.

Por otro lado, debemos advertir que la supuesta colocación de este piso superior, por encima de la apertura del arco, es una solución recurrente en el repertorio de puertas urbanas que nos remiten a ejemplos como las puertas de Augustodunum (Autun)[13] o de Fano. Asimismo, hemos de remarcar que en ninguno de estos casos estas presentan decoración en ambos lados, solo se decora la fachada que da a extramuros. Las únicas puertas urbanas que presentan decoradas ambas fachadas (intra y extramuros) se tratan en realidad de arcos honoríficos imbricados al recinto murario en función de puerta urbana. Un conocido ejemplo sería el arco dedicado por el Senado a Augusto en Rímini (De Maria 1979De Maria, S. 1979: “La porta augustea di Rimini nel quadro degli archi commemorativi coevi: dati strutturali”, Studi sull’arco onorario romano, pp. 73-91. L’Erma” di Bretschneider. Roma. ).

Con respecto a la opción 2, restituimos un monumento arcuado de tipo exento de unos 5,50 m de altura por unos 7 m de longitud, con una profundidad de paramento de 70 cm. Respecto a estas dimensiones, hallamos paralelismos con los arcos del Pont Flavien de Saint-Chamas (Roth Congès 2011Roth Congès, A. 2011: “Les arcs d’entrée de pont en Gaule”, en G. Barruol, J.-L. Fiches y P. Garmy (eds.), Les ponts routiers en Gaule romaine (Pont du Gard 2008), 41^e suppl. à la Revue Archéologique de Narbonnaise, pp. 555-571.), sobre todo con su débil profundidad de paramento en el intradós del arco con tan solo 65 cm. También, su amplitud de luz del arco, 3,60 m, concuerda con el baremo modular propuesto para nuestro arco.

Por otro lado, con esta configuración decorativa –dos pisos de lesenas en los laterales– podemos hallar cierto paralelismo con el arco de Germánico en Saintes.

En definitiva, estas son nuestras 2 propuestas de restitución, que varían con respecto a la disposición del grupo de lesenas geminadas angulares dentro de un indiscutible monumento arcuado.

PROPUESTA DE FUNCIONALIDAD Top

Como hemos especificado anteriormente, a falta de otros vestigios arqueológicos documentales, epigráficos o estructurales, es a través de diversos datos interrelacionados del urbanismo de la ciudad, su orografía o el contexto de hallazgo de los bloques, que planteamos una hipótesis sobre su emplazamiento.

Primeramente, hemos de valorar las cuestiones de la considerable amplitud de luz del arco (3,40-3,60 m) y su doble decoración simétrica en ambas fachadas, como un interesante indicio que nos indica que este monumento arcuado, exento o adosado, se emplazaba sobre un importante vial, urbano o periurbano de Gerunda, monumentalizando el acceso a un recinto monumental.

En este sentido, hemos de decir que la amplitud de luz del arco coincide con el mismo patrón metrológico (11-12 pies romanos) seguido para las dos puertas principales de Gerunda, septentrional[14] y meridional[15], por donde transcurre intramuros la via Augusta (Fig. 13) (Vivó et al. 2012Vivó, D., Palahí, Ll. y Nolla, J. M. 2012: Parva Gerunda. Col·lecció Història de Girona. Girona.: 52 y 57).

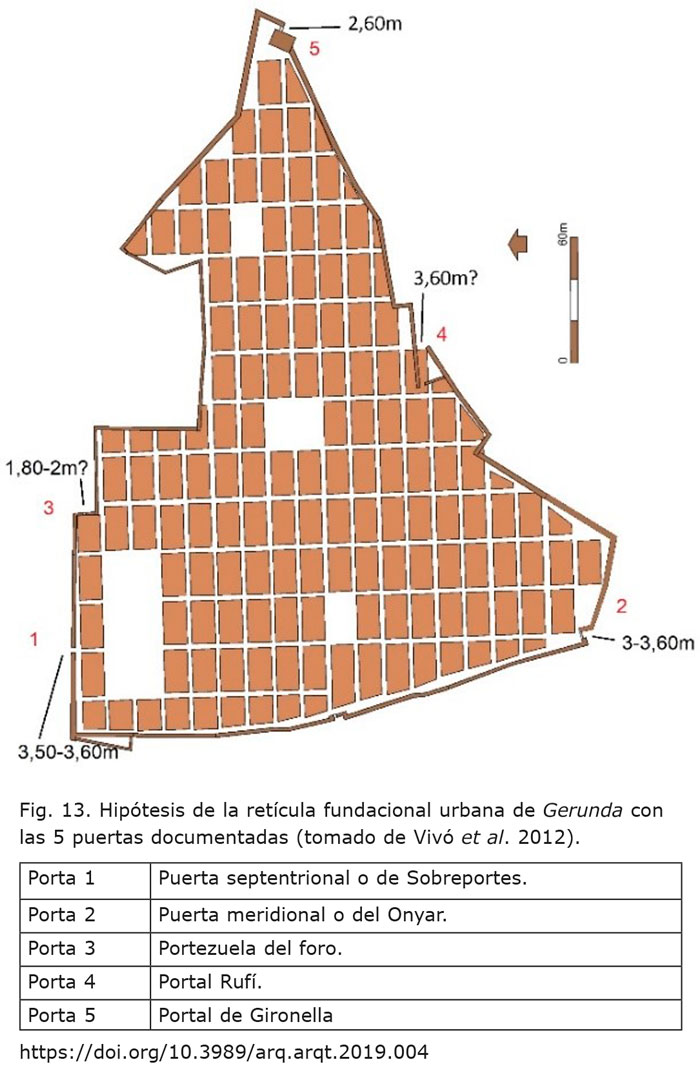

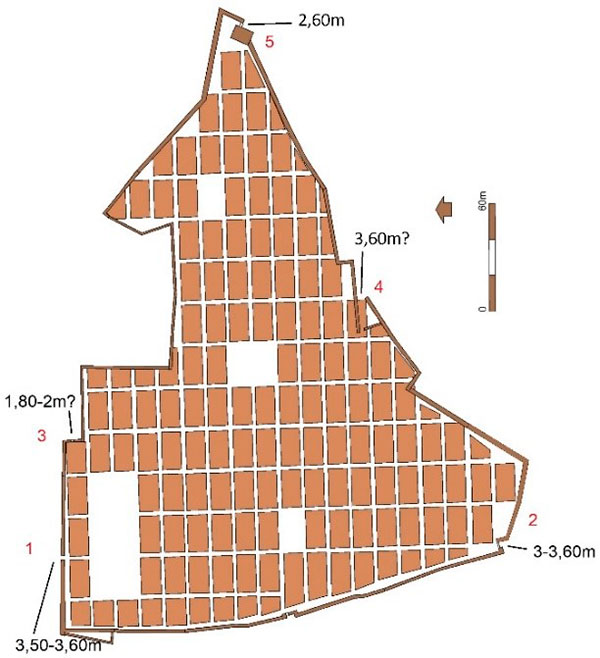

Fig. 13. Hipótesis de la retícula fundacional urbana de Gerunda con las 5 puertas documentadas (tomado de Vivó et al. 2012Vivó, D., Palahí, Ll. y Nolla, J. M. 2012: Parva Gerunda. Col·lecció Història de Girona. Girona.). Porta 1 Puerta septentrional o de Sobreportes. Porta 2 Puerta meridional o del Onyar. Porta 3 Portezuela del foro. Porta 4 Portal Rufí. Porta 5 Portal de Gironella. [View full size] [Descargar tamaño completo]

No obstante, descartamos la opción de adscribir este monumento arcuado como porta urbica. En este sentido, hemos de valorar la débil profundidad de su paramento (con tan solo 70 cm), razón principal para no valorarlo como arco-puerta imbricado dentro del recinto murado úrbico[16]. También hemos de valorar la ineficacia defensiva de este monumento –como ya hemos indicado–, sin ningún sistema de clausura detectado entre los bloques para cerrar la apertura del arco, como otra prueba determinante en este sentido. Mismas razones que también nos llevarían a rechazar la opción de puerta urbana a corazón interior[17]. Con su débil profundidad de paramento (70 cm) solo nos encajaría como un arco-puerta adscrito a un complejo monumental intramuros. No obstante, este no se trataría, como ya hemos indicado, de las habituales puertas monumentalizadas, ya que en ese caso solo se decoraría la fachada extramuros, sino de un monumento arcuado con tipología de arco honorifico (ya hemos expuesto el caso del arco de Rímini).

Por otro lado, los condicionantes orográficos donde se implantó el urbanismo de Gerunda[18], con un fuerte desnivel de E-O de unos 60 m en menos de 300 m lineales y, por ello, la inexistencia de un gran vial en esta empinada dirección cardinal nos hace descartar una orientación del arco E-O.[19] Por esta razón, creemos que sus fachadas se proyectaban en dirección N-S. De esta manera, son solo dos las vías urbanas más relevantes de Gerunda dignas de recibir tal conmemorativa construcción arcuada. En primer lugar, el cardo maximus (via Augusta), que transcurría por la parte más baja de la ciudad a través de las puertas norte y sur, cruzando por la gran plaza forense inferior[20]. El otro gran vial urbano, que cruzaba la ciudad en esta dirección cardinal referida, era a través del Portal Rufí[21]. Este se abría en el lienzo de mediodía de la muralla, a unos 200 m al este de la puerta del Onyar. Cabe remarcar que este era el único vial que permitía acceder con tráfico rodado hacia la plataforma elevada de la ciudad, permitiendo llegar hasta el área sacra del foro, presidido por el templo urbano.

Asimismo, el contexto urbano del hallazgo de los bloques en la parte más elevada del urbanismo de Gerunda y la cuestión orográfica comentada, hacen más fácil explicar un emplazamiento de este monumento en la parte medio-elevada de la ciudad, cercano al reaprovechamiento carolingio[22]. De esta forma vemos el acceso a través del Portal Rufí, que conducía hacia al recinto sacro, como una estimulante opción donde ubicar tal relevante estructura arcuada y quizás, proponer su relación con el recinto foral cívico-religioso de la ciudad (Fig. 14). El lugar, por otra parte, más emblemático de cualquier ciudad romana y, el en el caso de Gerunda, el único capaz de capitalizar todo el simbolismo, prestigio y representatividad urbana que caracteriza a nuestro monumento marmóreo arcuado. De este modo, la tipología conmemorativa –un arco honorífico–, junto con el prestigio y simbolismo otorgado al mármol y al acanto[23] durante el Principado, revela la carga ideológica dotada al monumento y nos hace verosímil este planteamiento (su probable emplazamiento en el foro), anticipando y preparando de manera majestuosa su entrada.

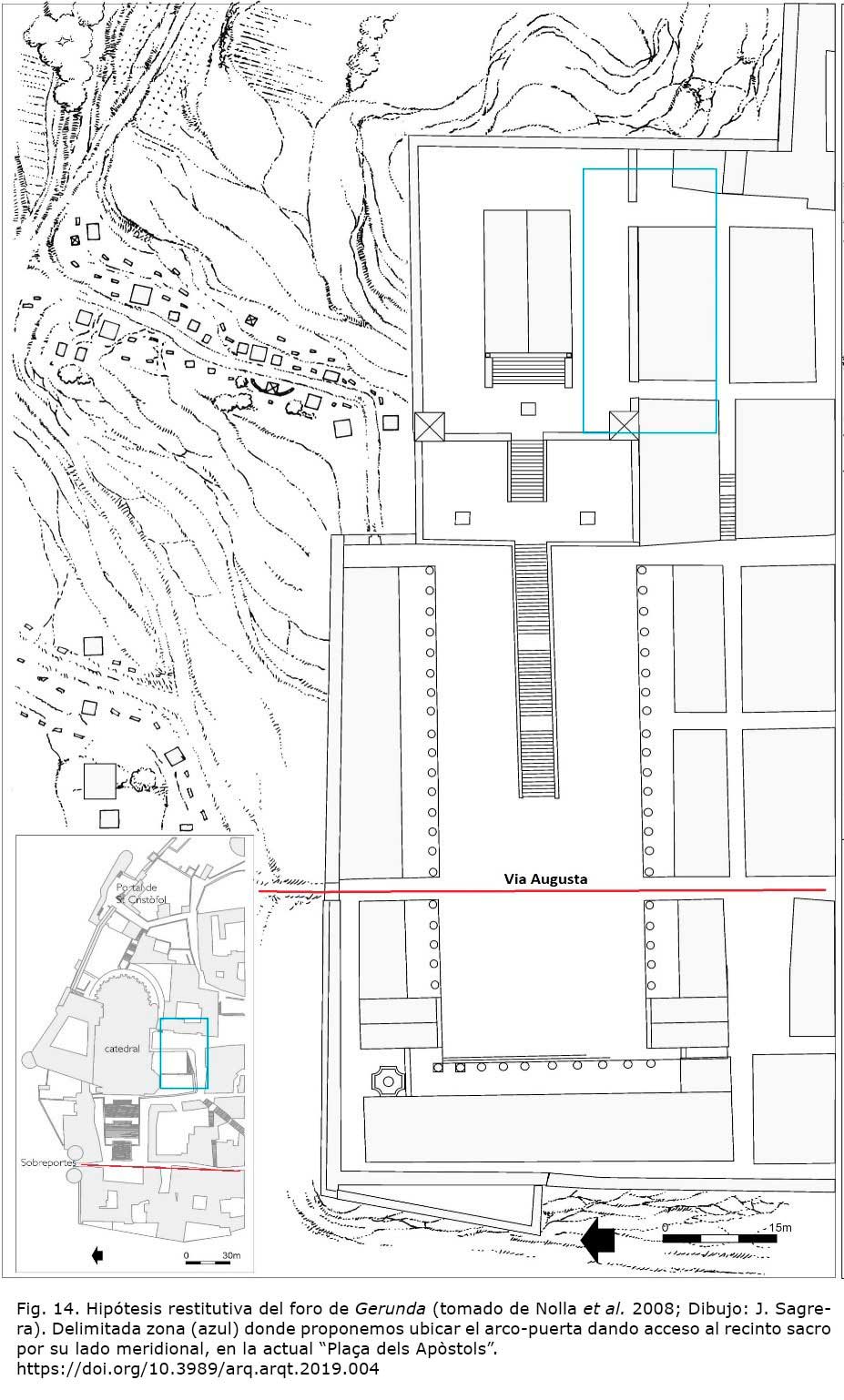

Fig. 14. Hipótesis restitutiva del foro de Gerunda (tomado de Nolla et al. 2008Nolla, J. M., Palahí, Ll., Sagrera, J., Sureda, M., Canal, E., García, G., Lloveras, M. J. y Canal, J. 2008: Del fòrum a la plaça de la Catedral: evolució histórico-urbanística del sector septentrional de la ciutat de Girona, Història urbana de Girona: reconstrucció cartogràfica, 8. Girona. ; Dibujo: J. Sagrera). Delimitada zona (azul) donde proponemos ubicar el arco-puerta dando acceso al recinto sacro por su lado meridional, en la actual “Plaça dels Apòstols”. [View full size] [Descargar tamaño completo]

Por otra parte, relativo al reaprovechamiento carolingio de bloques romanos usados como sillares en las obras de fortificación carolingia (ca. 800 d. C.) de este sector más elevado del urbanismo de Gerunda, debemos añadir un fragmento de basamento de pedestal epigráfico elaborado con caliza de Santa Tecla de Tarragona[24]. Un tipo de manufactura que debemos relacionar con los conocidos como pedestales tripartitos[25] fabricados en serie por las officinae lapidariae de Tarraco a partir de época flavia y difundidos por muchas de las ciudades hispánicas capitalizadas por esta. En Gerunda, por ejemplo, conservamos el cuerpo epigráfico de uno de estos pedestales tripartitos de las officinae Tarraconenses, que exaltaba la persona de L. Plotius Asprenas[26] (conservado en el claustro de la Catedral). Posiblemente, nunca sabremos si el fragmento de basamento referido correspondería al soporte para el paralelepípedo epigráfico de este personaje. De cualquier forma, lo que nosotros nos interesa remarcar aquí es el transporte de este bloque emplazado, sin lugar a dudas, en ámbito forense, hacia la topografía más elevada de Gerunda (Torre Gironella) para las obras carolingias de este sector; tal y como, según teorizamos, provendrían también los bloques marmóreos reaprovechados en la torre nº 3.

Podemos concluir estas reflexiones indicando que la construcción de arcos honoríficos o puertas conmemorativas proliferan a partir de la época augustea y julioclaudia, dentro de la primera ola de monumentalización y marmorización que afectó a los centros urbanos en el marco de implantación del nuevo programa ideológico del Principado (De Maria 1988De Maria, S. 1988: Gli archi onorari di Roma e dell’Italia romana. L’Erma” di Bretschneider. Roma. : 55-117; Pensabene 2004Pensabene, P. 2004: “Roma e le capitali provinciali. Contributi per lo studio dell’architettura e della decorazione architettonica in marmo nella Hispania romana”, en J. Ruiz de Arbulo (ed.), Simulacra Romae. Roma y las capitales provinciales del occidente europeo (Tarragona 2002), pp. 175-199. Tarragona.). De este nuevo rol, oficial y programático, de los arcos honoríficos o puertas monumentales, íntimamente ligados a la nueva valencia propagandística-celebrativa de la ideología del régimen imperial, es testimonio no solamente la gran multiplicación de estas estructuras en todas partes del Imperio durante estos momentos iniciales del Principado (Dupré 1994Dupré, X. 1994: L’arc romà de Berà: Hispania Citerior, Institut d’Estudis Catalans, Barcelona.: 256-274; De Maria y Parada 2014De Maria, S. y Parada, M. 2014: “Il ruolo degli archo onorari augustei nell’architettura celebrativa della prima eta’ imperiale”, en J. López (ed.), Actes 2on Congrés Internacional d’Arqueologia i Món Antic Tarraco Biennal: August i les províncies occidentals 2000 aniversari de la mort d’August, vol. I, pp. 57- 63. Tarragona.), sino también, el cambio terminológico empleado a partir de este momento a la hora de mencionarlos. Del término fornix tardorrepublicano, se muta al termino arcus; una modificación terminológica más semántica que formal (De Maria 1988De Maria, S. 1988: Gli archi onorari di Roma e dell’Italia romana. L’Erma” di Bretschneider. Roma. : 43 y 55-56)[27].

Nuevos hallazgos de bloques u otras tentativas de restitución permitirán enriquecer la aproximación a este singular monumento gerundense.

ESTUDIO CRONOLÓGICO: LOS ELEMENTOS DECORATIVOS Top

Sin preservar la información epigráfica, que siempre se inscribe en el ático o entablamento de estos monumentos arcuados, o cualquier otra fuente histórica, solo nos queda analizar sus elementos de decoración arquitectónica como base referencial para el estudio cronológico del monumento. Es sobre todo la decoración escultórica en bajo relieve de las dovelas (piezas nº 8, 10 y 13) el elemento cronológico-estilístico más preciso para tal fin. Siendo los otros elementos ornamentales mucho más difíciles de datar con precisión como (Fig. 15): la base ática con plinto de la pieza nº 14 o las molduras de la imposta (nº 6) y arquitrabe (nº 3).

Fig. 15. Perfiles de bloques moldurados. [View full size] [Descargar tamaño completo]

Como ya se ha comentado, el friso decorativo que ornamenta el adovelado del arco se basa en los típicos roleos acantiformes[28]. La decoración de la clave de bóveda (nº 13), marca el inicio de la secuencia a partir de dos brotes de acanto que surgen en sentido divergente y simétrico de un elemento central. Estos están formados por tres hojas trilobuladas con lóbulos angulosos y forman espacios de sombra asimétricos de forma triangular o de gota de agua, otorgando un tratamiento naturalista a las hojas de acanto. Imbricadas a las hojas acompañan flores de cinco pétalos triangulares orientados en diversas direcciones a modo de girandola, con botón central convexo. La parte inferior, fracturada, presentaría seguramente dos ramificaciones que se entrecruzarían al centro y subirían, de manera elíptica y en sentido divergente, hasta la parte superior donde se interconectarían con la subsiguiente dovela del friso.

A diferencia de esta, las otras dos dovelas del arco (nº 8 y 10) no se hallan dispuestas –en la torre– frontalmente por su cara decorada. No obstante, como ya se ha indicado, hemos podido apreciar por las rendijas entre bloques parte de su decoración. De esta forma, podemos advertir que la dovela nº 8 se componía de un bajorrelieve formado por dos roleos de acanto en sentido divergente, compuestos por tres hojas trilobuladas de la misma tipología que los labrados en la clave. Al centro e imbricadas con parte de los dos brotes de acanto, se introduce una flor distinta a la comentada en la anterior dovela. Esta fue labrada también con cinco pétalos, pero de forma coriforme y botón central con incisión cruciforme. En la parte inferior, dos ramificaciones concéntricas divergentes se entrecruzan formando una media circunferencia. Ligado a esta decoración comentada, se uniría la ornamentación de la dovela salmer nº 10, donde la secuencia de los roleos se culminaría con una semipalmeta formada por tres hojas acantiformes.

En general, a partir de la decoración observada de las 3 dovelas conservadas podemos defender que el taller escultórico que las labró se inscribe dentro del tratamiento estilístico de plena edad augustea –estilo Mars Ultor–, introducido en las provincias hispánicas a partir de los primeros años del reinado de Tiberio (Pensabene 2004Pensabene, P. 2004: “Roma e le capitali provinciali. Contributi per lo studio dell’architettura e della decorazione architettonica in marmo nella Hispania romana”, en J. Ruiz de Arbulo (ed.), Simulacra Romae. Roma y las capitales provinciales del occidente europeo (Tarragona 2002), pp. 175-199. Tarragona.: 183-199). Este nuevo estilo de plena edad augustea, se ve reflejado en el tratamiento más naturalistico de las hojas de acanto, alejándose de una concepción mucho más geometrizante, característica de las producciones anteriores[29] (Heilmeyer 1970Heilmeyer, W. D. 1970: “Korintische normalkapitelle”, Studien zur Geschichte der Römischen architekturdekoration. Mitteilungen des Deutschen Archäologischen Instituts, Römische Abteilung, suppl. 16. Heidelberg. : 38; Shörner 1995Schörner, G. 1995: Römische Rankenfriese. Mainz-Rhein. : 38-43). De esta manera, nos queda definido un término post quem augusteo, concordante también con la concepción estilística de la base ática[30] con plinto de la pieza nº 14.

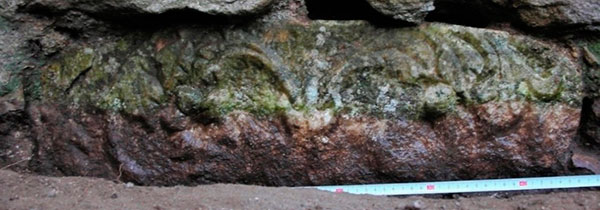

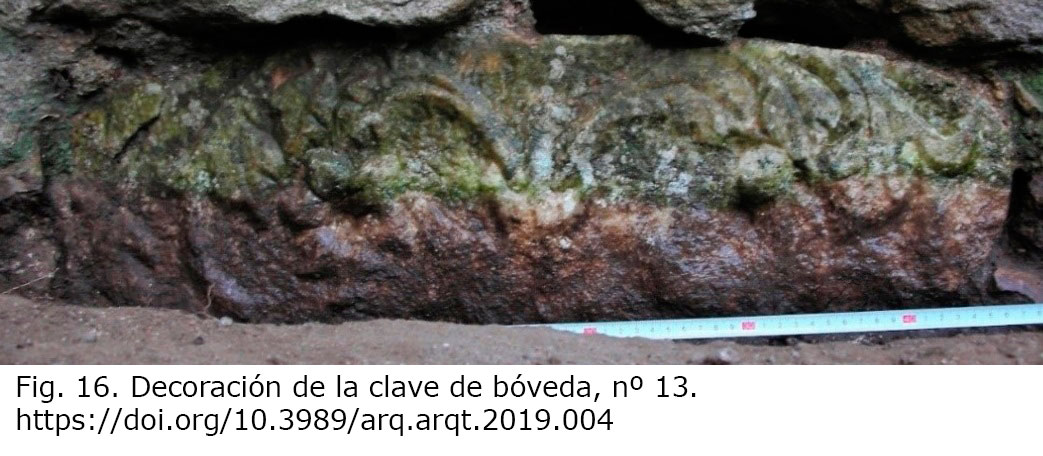

Fig. 16. Decoración de la clave de bóveda, nº 13. [View full size] [Descargar tamaño completo]

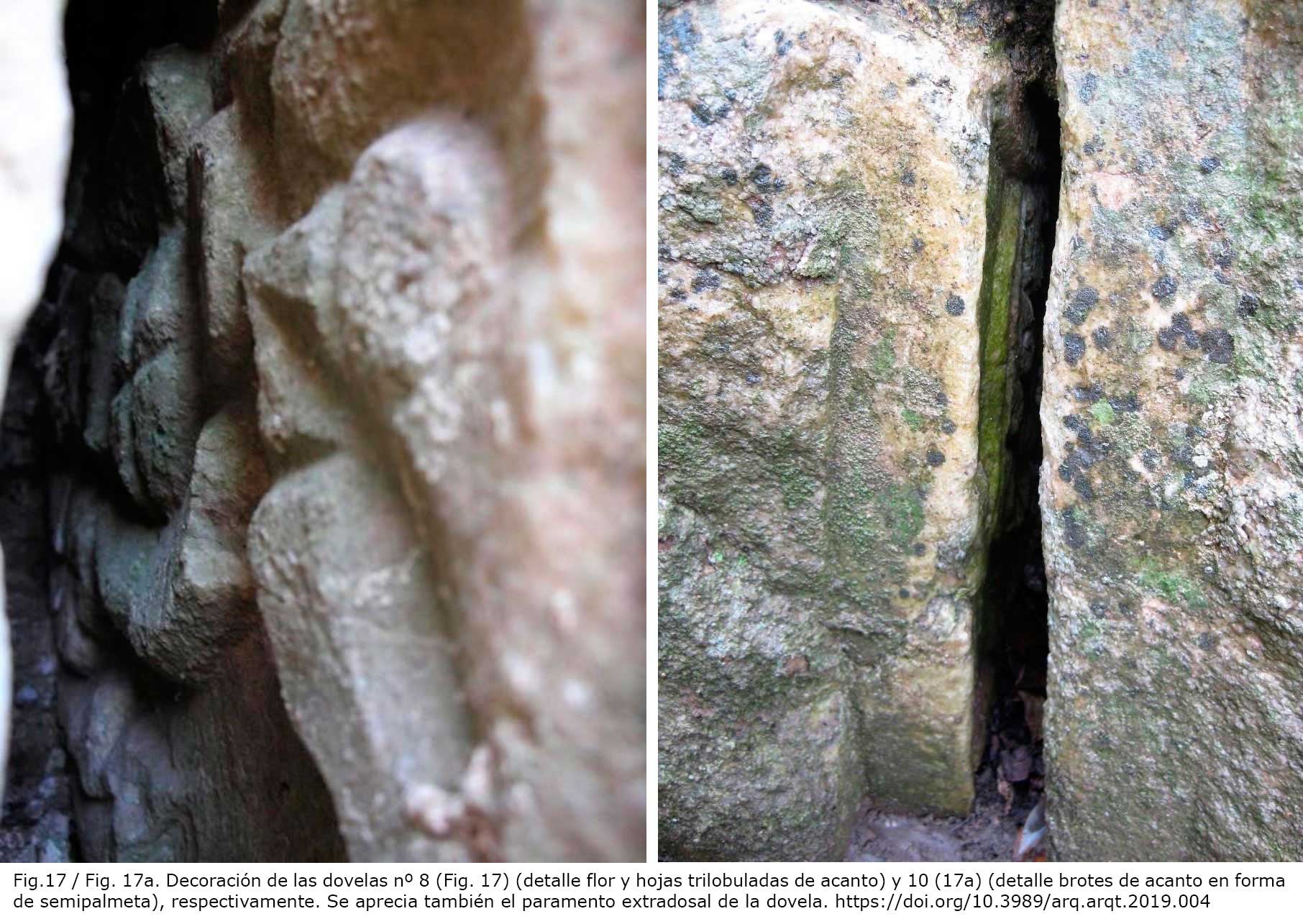

Fig. 17 / Fig. 17a. Decoración de las dovelas nº 8 (Fig. 17) (detalle flor y hojas trilobuladas de acanto) y 10 (17a) (detalle brotes de acanto en forma de semipalmeta), respectivamente. Se aprecia también el paramento extradosal de la dovela. [View full size] [Descargar tamaño completo]

También, el hecho de que toda la labra se haya tallado a bisel, con ausente uso del trepano, y que los brotes no presenten ramificaciones exuberantes y complejas (con tendencia al horror vacui), nos hace suponer una datación entre el primer cuarto del s. I d. C. e inicio de época flavia (momento en que a priori estas composiciones de roleos se vuelven más complejas y donde el uso del trepano está vivamente presente). Afirmando esta cronología también debemos añadir la concepción arcaizante que presentan algunos motivos decorativos del monumento, como las molduras del arquitrabe (nº 3) o de la imposta (nº 6)[31].

Respecto a paralelos estilísticos relacionables con el friso acantiforme gerundense, queremos traer a colación un fragmento de friso barcinonense conservado en el Museu d’Arqueologia de Catalunya de Barcelona con nº de inventario 19015 (Fig. 18)[32]. Este, inscrito en el primer tercio del s. I d. C., se diferencia claramente de las producciones barcinonenses anteriores de frisos acantiformes de concepción geometrizante (Claveria 2011Claveria, M. 2011: “Recepción de modelos y creaciones locales en el relieve funerario del nordeste Hispano”, en T. Nogales e I. Rodà (eds.), Roma y las provincias: modelo y difusión, Hispania antigua. Serie Arqueológica, vol. III, pp. 897-906. Mérida.: 901-903).

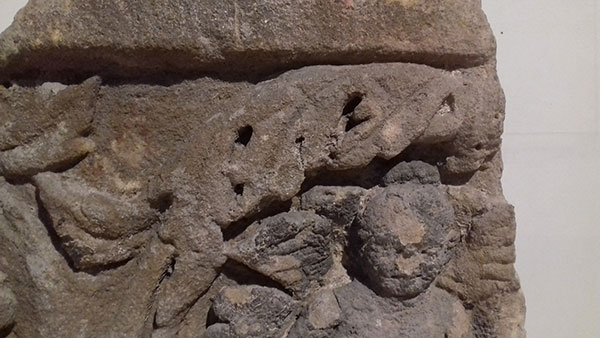

Fig. 18. Fragmento de friso de roleos acantiformes procedente de Barcino (conservado en las salas expositivas del MAC-Barcelona, nº de inv. 19015). [View full size] [Descargar tamaño completo]

Otro dato interesante para la datación del monumento es el factor de su construcción en mármol. La introducción del mármol en la arquitectura pública en las provincias occidentales del Imperio va relacionada de primera mano con la aparición en Hispania de este nuevo estilo augusteo (Mars Ultor) comentado[33. A partir de entonces, por primera vez, el mármol lunense (mármol de Carrara) y los mármoles locales, se explotarán y comercializarán para buscar emular esta arquitectura oficial inspirada en los modelos emanados de la Urbs (Pensabene 2004Pensabene, P. 2004: “Roma e le capitali provinciali. Contributi per lo studio dell’architettura e della decorazione architettonica in marmo nella Hispania romana”, en J. Ruiz de Arbulo (ed.), Simulacra Romae. Roma y las capitales provinciales del occidente europeo (Tarragona 2002), pp. 175-199. Tarragona.: 183).

Por otro lado, el hecho de presentar ornamentadas en friso las arquivoltas es un claro ejemplo de su relación estilística con las producciones artísticas desarrolladas a la vecina provincia francesa de la Galia Narbonensis[34]. No en vano, en ninguna otra provincia del Imperio, ni en la misma Roma, hallamos tal profusión de monumentos arcuados con las dovelas decoradas en friso, ya sea con roleos acantiformes (arco de Carpentras, Mausoleo de los Iulii en Glanum, etc.) o con guirnaldas (arco de Glanum, arco de Orange, etc.)[35].

A modo de conclusión, la cronología que proponemos se inscribe de lleno dentro de la primera ola de monumentalización y marmorización que afectó a muchos centros urbanos en el marco del advenimiento al nuevo orden político y religioso del Principado (Pensabene 2004Pensabene, P. 2004: “Roma e le capitali provinciali. Contributi per lo studio dell’architettura e della decorazione architettonica in marmo nella Hispania romana”, en J. Ruiz de Arbulo (ed.), Simulacra Romae. Roma y las capitales provinciales del occidente europeo (Tarragona 2002), pp. 175-199. Tarragona.). Asimismo, también la decoración acantiforme del friso de las dovelas, así como el singular empleo del mármol en Girona para manufacturarlo, nos lleva a sugerir su construcción para y durante la monumentalización urbana de Gerunda, en tan rica y prospera época –julioclaudia e inicios flavia– para la ciudad y su suburbio, tal y como atestiguan las recientes interpretaciones de la villa suburbana del Pla de l’Horta[36] de Sarrià de Ter, situada a menos de 5 km de Girona. A tal efecto, el momento de máxima monumentalidad de la villa coincide con la cronología propuesta para el arco marmóreo de Gerunda.

ADDENDA Top

Actualmente, el estudio de la procedencia del mármol blanco, de grano medio-grueso, está siendo abordado en colaboración con la Unidad de Estudios Arqueométricos del Instituto Catalán de Arqueología Clásica (UEA-ICAC)[37]. La caracterización de este mármol, además de permitir establecer su uso y difusión, nos permitirá documentar el proceso constructivo del monumento y establecer rutas comerciales, es decir, desde la extracción de los bloques a pie de cantera hasta el transporte de estos a Gerunda.

AGRADECIMIENTOS Top

Este trabajo ha sido nutrido y llevado a buen puerto gracias a las aportaciones de muchas personas a quiénes agradezco encarecidamente. Debo gratificar la dedicación y comentarios ofrecidos en todo momento de la investigación, a mis tutores, la Dra. Anna Gutiérrez y al Dr. Manuel Parada; como también, durante mi estancia en Roma, al Dr. Antonio Pizzo y al Dr. Javier A. Domingo. Del mismo modo, debo profesar mi inmensa gratitud hacia los profesores: Ricardo Mar, Eva Subías (URV), Josep Maria Nolla, Jordi Sagrera, David Vivó (UdG), Antonio Peña e Isabel Rodà (UAB), tanto por la supervisión de la propuesta de restitución del monumento como del proceso de dibujo y presentación del mismo.
