3.2.1. Hornos

En la zona central del solar debajo de las capas de tierra vegetal y escombro que regularizan toda la parcela aparecieron dos hornos.

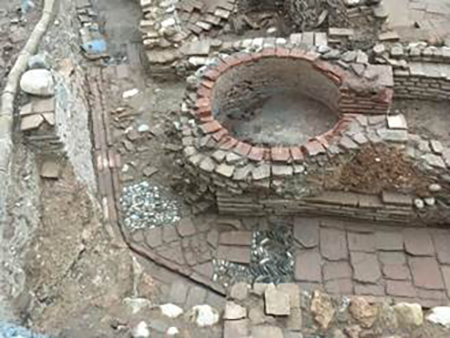

El horno 1 está construido sobre los restos de estructuras de época morisca, tiene fábrica de ladrillo y dos ámbitos bien diferenciados. El primero es la cámara de combustión, de planta circular con 1,30 m de diámetro; la boca de entrada es de solo 30 cm de anchura con arco de medio punto, al que se adosa una cámara rectangular (1,33 × 0,92 m) delante de la boca del horno. El relleno de este horno contiene el derrumbe de la bóveda de arcilla/alpañata roja y debajo una capa de cenizas. En el exterior aparecieron cerámicas de finales del siglo XVIII y principios del XIX.

En la parte situada más al norte del Sector II, se excavaron los restos de un segundo horno (horno 2) adosado a un muro que divide la parcela de este a oeste, pero su estado de conservación es peor que el del horno 1. La parte superior tiene un diámetro de 1 m y la base de 1,20 m. Está recubierto exteriormente por una capa de piedras y mortero de cal, mientras que la cámara interior es una rosca de ladrillo y alpañata muy rojiza. En el interior se excavó un derrumbe de fragmentos de ladrillos y la propia alpañata que formaría la bóveda, pero no aportó ningún otro material de interés desde el punto de vista de su cronología, salvo un pequeño jarrito con defectos de cocción en el vidriado.

Ambas estructuras de combustión, sin restos de parrillas, cámara de cocción y bóvedas, se relacionan con un uso de tipo artesanal de este espacio desarrollado a finales del siglo XVIII, aspecto que no ha dejado ningún rastro documental para poder definirlo como mayor precisión. Sí es interesante destacar que el muro de mampostería que divide en dos la parcela, que es más antiguo, estaba aún visible cuando están funcionando los hornos. Por las dimensiones, ciertamente reducidas, cabe preguntarse por su producción. Parece claro que están vinculados a la fabricación de piezas de cerámica, por la presencia de abundantes restos de atifles de pequeñas dimensiones, pero no han aparecido ni espacios de testar ni deshechos de cocción lo suficientemente significativos como para aclarar este aspecto. Lo cierto es que sí se documentan algunos fragmentos de figurillas de barro, tipo belén, algún otro de campanillas y el citado jarrito por lo que suponemos que estarían dedicados a la producción de piezas de pequeño tamaño, como estas que acabamos de citar. Cerca de este solar, en la calle Blanqueo Viejo se excavaron unos hornos muy parecidos a los nuestros destinados precisamente a la producción de figuras de barro (Gallegos Castellón 2003Gallegos Castellón, L. 2003: “Actuación arqueológica en el solar de la calle Blanqueo Viejo nº19 y plaza del Conde nº1 (Granada)”, Anuario Arqueológico de Andalucía 2000, T. III, pp. 582-590.).

Se asocian a los hornos varias capas de tierra y escombro contemporáneas a aquellos, destacando la existencia de tierra anaranjada con cal que forma parte del derrumbe de antiguos muros de tapial. Debajo del nivel de implantación de estos hornos aparece otro estrato con abundante cerámica morisca⁸Con el término de “cerámica morisca” nos referimos a las producciones del siglo XVI, alboradas por artesanos moriscos, que presentan unas características formales muy concretas y que fueron sustituidas en el siglo XVII, a partir de su expulsión, por alfareros procedentes de otras zonas de la Península Ibérica. Sobre la cerámica de este periodo, Rodríguez Aguilera y Revilla Negro (1996) y Rodríguez Aguilera y Bordes García (2001). que al excavarlo permite apreciar por primera vez una organización compleja apuntando la existencia de varias casas, de las que teníamos referencias por los datos históricos, y una cierta organización urbana por la presencia de un adarve y una calle.

3.2.2. Adarve

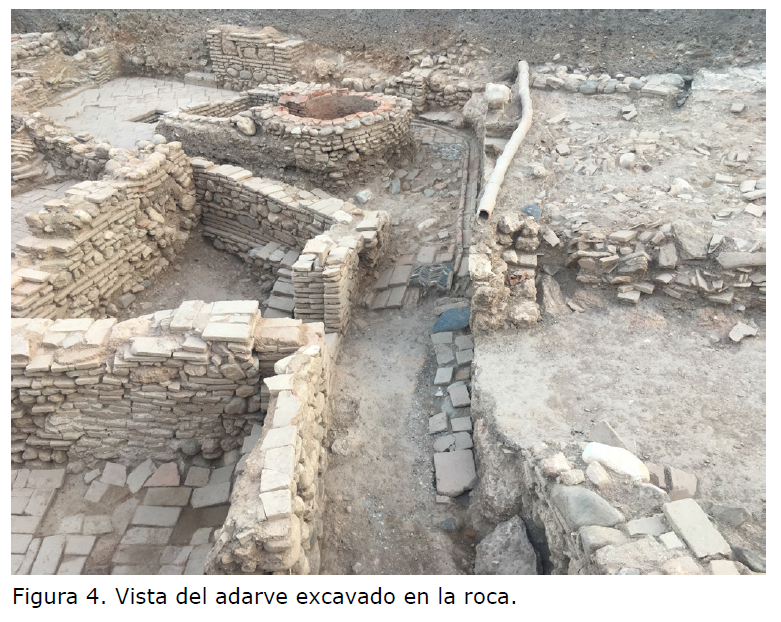

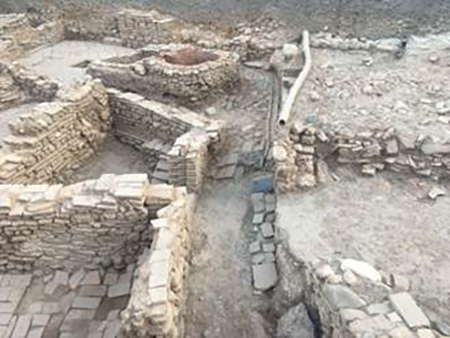

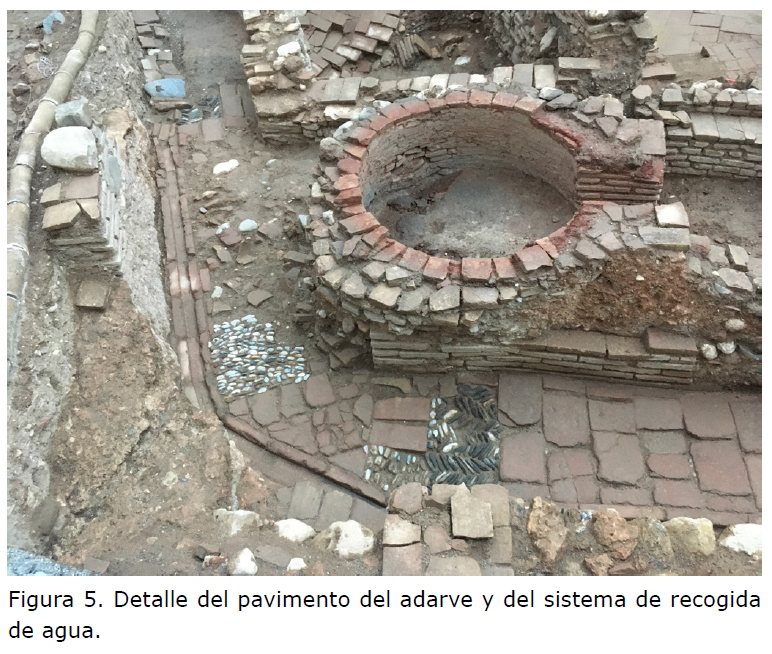

Se trata de un vial excavado en la roca (Fig. 4), con una anchura que oscila entre 1,10 y 1,20 m orientado de suroeste a noreste en sentido ascendente. Parte de su superficie de paso es la misma roca, pero en otros puntos conserva un pavimento de fragmentos de losas de barro con recuadros de empedrado. Uno es de cantos pequeños y otro de lajas medianas colocadas en espiga, formando un curioso damero (Fig. 5). Es un ejemplo muy temprano del uso de este tipo de pavimentos en espacios públicos que no se usan hasta el siglo XVII. Destaca también la existencia de una canalización hecha con alizares, adosada al lateral sur del adarve que lo recorre en la mayor parte de su trazado. Recoge el agua de lluvia y también la procedente de varios canales excavados en roca que recogían las bajantes de las fachadas que daban al adarve para conducirla a un pozo excavado en la calle.

3.2.3. Posible espacio público (plazoleta)

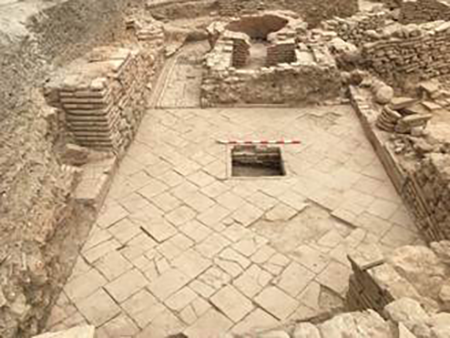

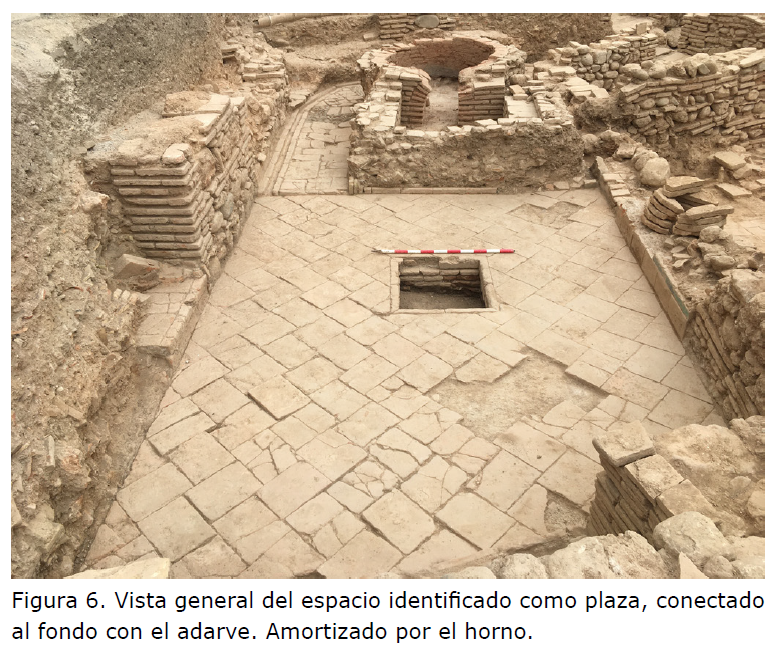

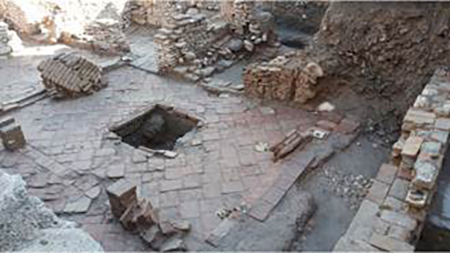

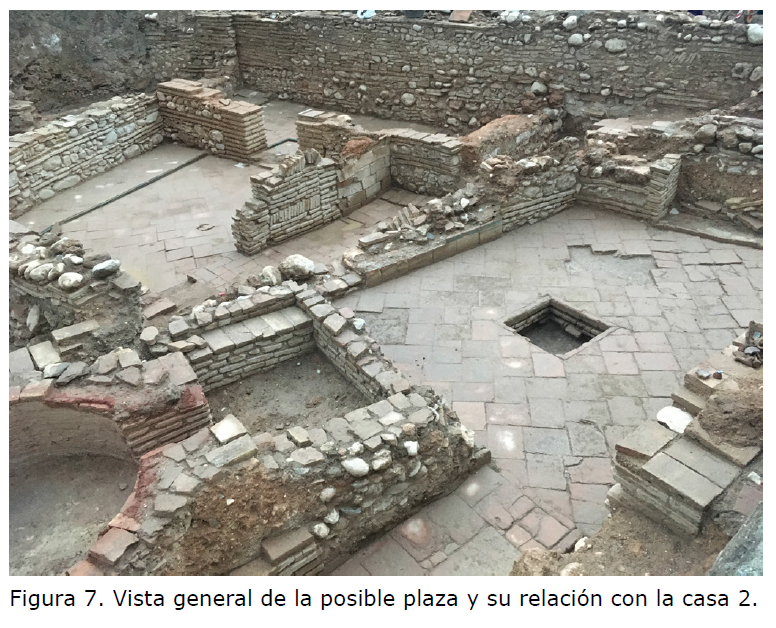

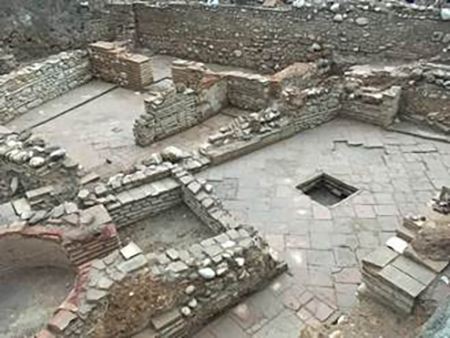

El adarve desemboca en un espacio de planta trapezoidal, delimitado por muros en tres de sus lados, pavimentado con losas de barro de 0,29 × 0,22 m dispuestas en espiga, y en el centro un alcorque de planta cuadrada, de 0,60 m de lado (Fig. 6). En el lado norte hay una puerta con el escalón de acceso expoliado, que daba paso a una estancia con un pavimento de ladrillo, situado a una cota superior a la del exterior, conectada en algún momento con la casa 2, tal como veremos seguidamente. En el extremo sur, el horno 1 monta encima de un pequeño murete que cierra este espacio. La conexión con el callejón de la Estrella se hacía por un vano de 0,80 m abierto en el muro de delimitación por el norte, conservando los restos de un escalón con un alizar mientras que el resto se ha perdido.

Aparentemente parece un patio de casa, pero la conexión directa con el adarve, que se hace a través de un vano que no tiene cierre, y la conexión con otro que parece relacionarse con el callejón de las Estrellas, nos lleva a proponer la hipótesis de que se trata de un espacio abierto, a modo de pequeña plaza interior, usada por los miembros de las casas que la delimitan (Fig. 7). Otro aspecto interesante es que, en el cierre por el sur, también en la zona de contacto con la crujía este de la casa 2, existen los restos de un vano, marcado por una fila de bordillos de barro vidriado en verde, que podría formar parte de una ventana que daba a este ámbito.

Esta posición con respecto al viario es lo que nos hace plantear su funcionalidad como espacio abierto de tránsito, a modo de plaza de uso público o privativo de los habitantes de las viviendas con las que se relaciona.

3.2.4. Casa 2

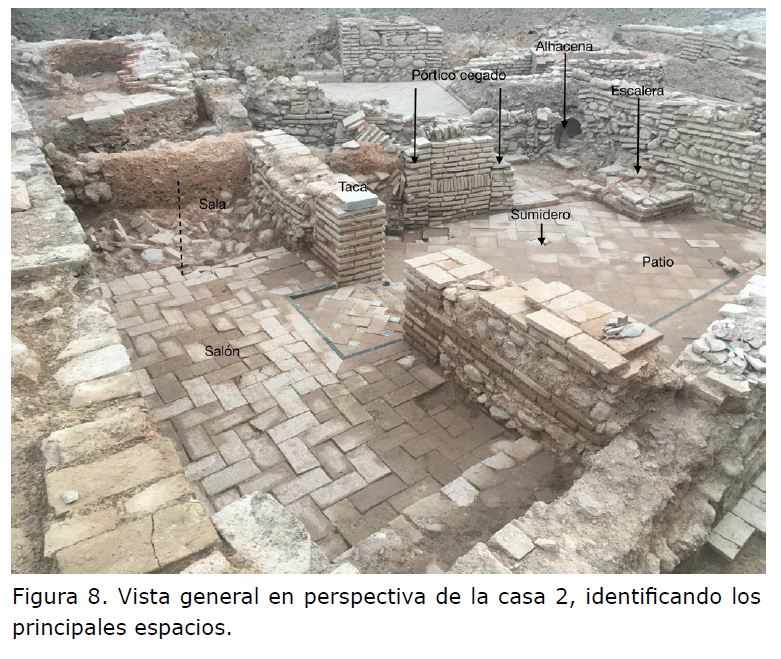

Edificio de planta trapezoidal de tendencia triangular. El acceso se encuentra conectado directamente con el adarve por medio de una puerta con una única jamba de ladrillo con mocheta (0,30 m de anchura y mocheta de 0,12 cm), lo cual nos indica que sería de una sola hoja que se abría hacia el interior, quedando alojada en la cara del pilar de ladrillo. El hueco, con una anchura de 0,78 m, estaba parcialmente sellado con alizares del canal del adarve que habían sido reutilizados para tapiarla. Da paso a un zaguán de planta casi rectangular, delimitado hacia el este por un muro de fábrica mixta en el que se abre una puerta de acceso al patio, enfrentada con la de la calle. Interiormente conserva un banco de fábrica y restos de un pavimento de ladrillo colocado en espiga que está parcialmente hundido porque se construyó sobre un relleno poco compactado (Fig. 8).

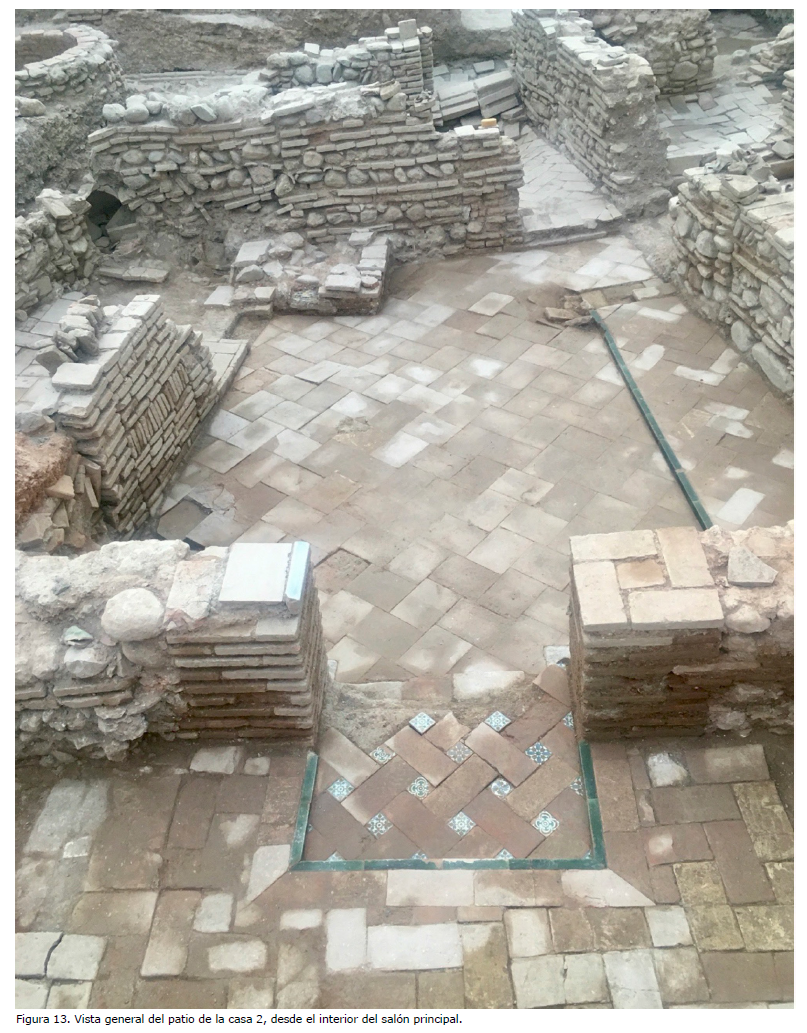

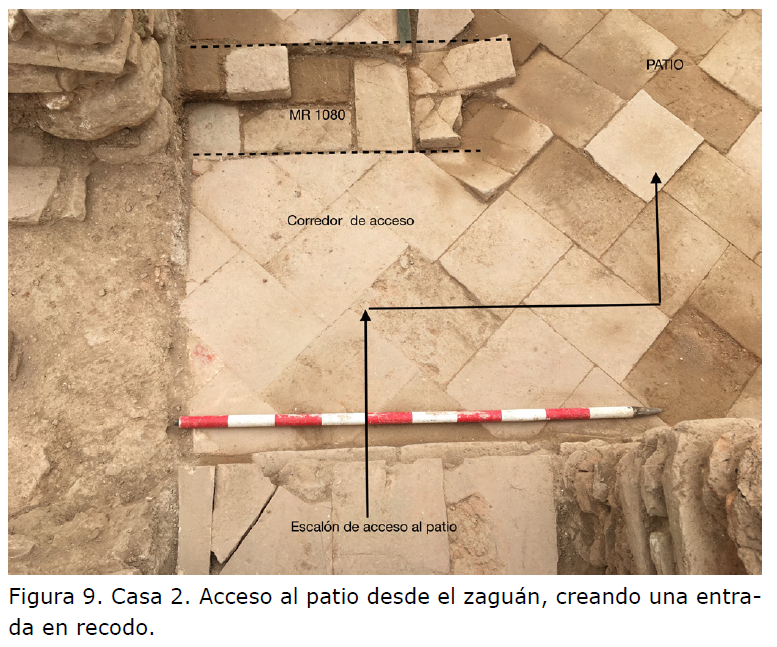

La puerta de paso al patio es ligeramente más estrecha que la de la fachada, con 0,70 m, sin mocheta ni quicialera para poder ser cerrada. El patio, también de planta trapezoidal, es muy interesante por varios aspectos: el primero tiene que ver con el sistema de acceso a la casa ya que, si bien ambas puertas están enfrentadas -algo inusual en la arquitectura andalusí- para salvaguardar la intimidad del interior, una vez franqueado el acceso al patio se crea un corredor de 0,74 m de anchura, acotado por un murete de ladrillo que obligaba a hacer un quiebro, ocultando el interior del patio de las miradas desde la calle (Fig. 9). Tiene un pavimento de losas rectangulares (de 0,29 × 0,22 m) colocadas en espiga (Fig. 10), existiendo un espacio ligeramente más elevado en el lateral sur, a modo de galería cubierta de 0,88 m de anchura por 3,20 m de longitud, con un bordillo vidriado en verde y un suelo de ladrillos más finos (0,29 × 0,13 m), con un engobe rojizo. También conserva un desagüe para la recogida de aguas pluviales, colocado en una posición excéntrica, cubierto por dos fragmentos de cerámica. Al levantarlos, comprobamos que conecta con un pozo excavado en la roca y que tiene aproximadamente 1 m sin relleno hasta alcanzar la cota del patio. El agua se filtraría de forma natural por este punto.

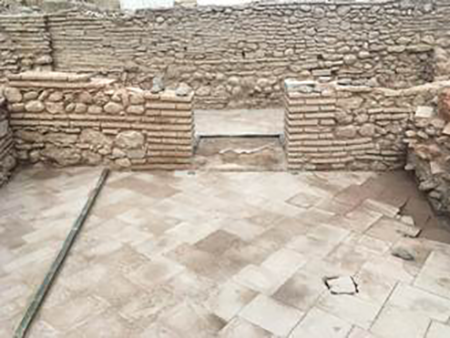

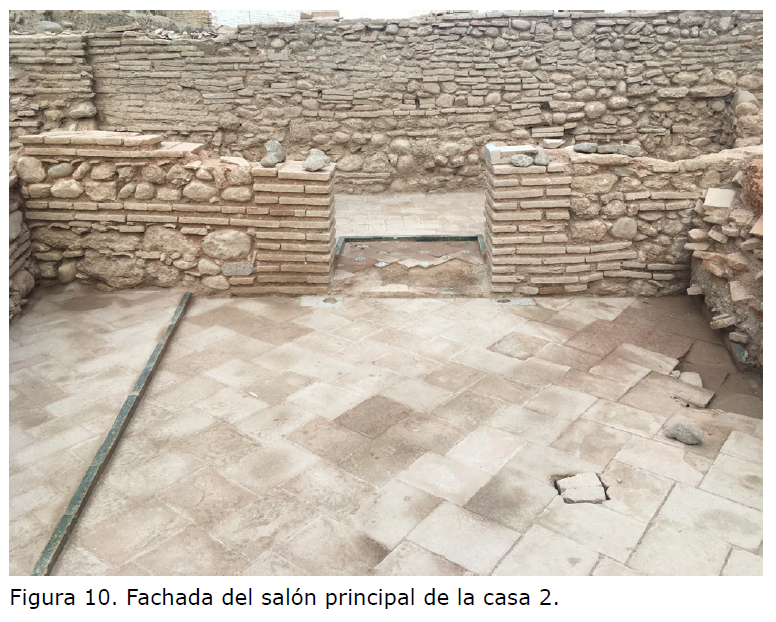

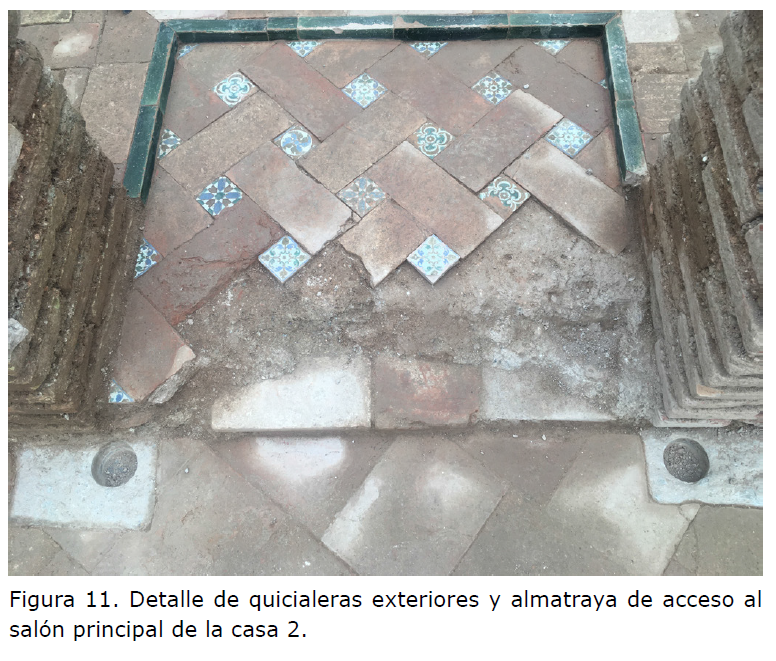

Al este se encuentra la crujía principal, formada por un muro de 4 m de longitud, 0,46 de anchura y un alzado máximo conservado de 1,20 m. La puerta de acceso es de 1 m de paso, conservando dos piezas de piedra caliza de color pardo en el extradós con sendos quicios (Fig. 11), las jambas son dos pilares de ladrillo y la del lado norte conserva la base de una taca, con un alizar vidriado en verde. Interiormente queda enmarcada por una almatraya cuadrada de 1 m, delimitada por bordillos también vidriados en verde y olambrillas renacentistas. La crujía tiene 2 m de anchura y pavimento de ladrillo en espiga, con dos espacios diferenciados en los extremos: una alhanía o espacio para una cama en el lado sur, y en el norte un ámbito de mayor tamaño, otra posible alhanía, que probablemente en un momento dado fue tabicado para separarla del salón principal, donde se señala un umbral con cinco ladrillos colados a tizón. Queda cerrada por el norte con un muro de tapial rojizo. En un momento dado debió existir una conexión con la estancia contigua, a la que se accede desde el patio o plaza porque se aprecia un hueco, posteriormente sellado con piedras. Este muro de tierra monta sobre la facha interior, de modo que es posible que pertenezca a una fase de reformas. Destaca también que el cierre por el sur es otro muro de tapial si bien este parece que es más antiguo, por lo menos de época nazarí. Por tanto, se intuyen al menos tres fases diferentes.

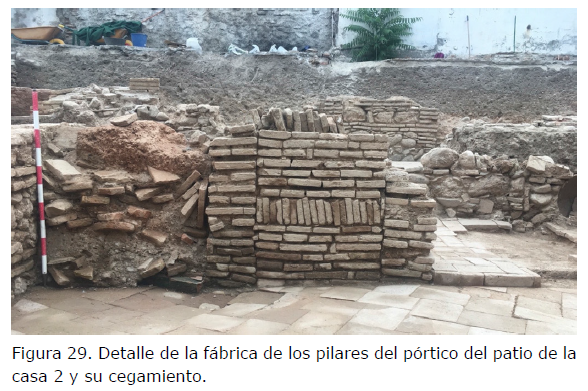

Al norte del patio existe otra crujía orientada de este a oeste que en origen era un pórtico con tres pilares de ladrillo, cuadrados (0,30 m de lado), que fueron cegados para formalizar el nuevo espacio. El vano central se selló con fábrica de ladrillo en distintos aparejos, mientras que el más próximo a la crujía oriental se hizo con tapial y un murete de ladrillos a panderete por el intradós. En el interior, debajo de un derrumbe, y sobre un pavimento de ladrillo, se encontró en la esquina una cocina delimitada por un bordillo a sardinel (Fig. 12) y en el interior un espacio para las brasas. Junto a esta, adosado al muro del fondo, quedan los restos de un banco corrido, de 2 m de longitud y 0, 30 m de anchura. El tercer pilar -el más occidental- se encuentra desmontado en su totalidad por la incorporación de una caja de escalera. En la esquina, y embutido en el muro, hay una tinaja con el cuerpo roto, que pudo funcionar como espacio de almacenamiento doméstico, a modo de alhacena (Fig. 13).

3.2.5. Casa 3

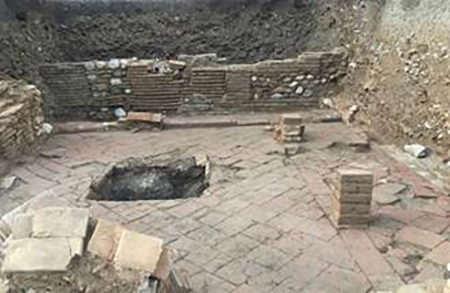

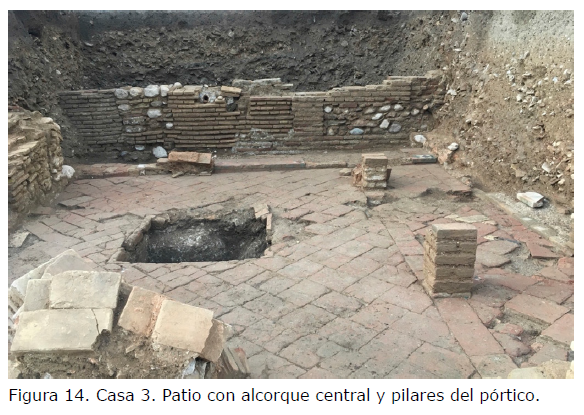

La casa 3 es el complejo estructural que aparece en la esquina suroeste, al que se adosa la casa 2. Es una vivienda de planta casi cuadrada, más antigua que la casa 2 (Fig. 14).

El muro de fachada da al adarve, construido con una fábrica mixta de mampostería y ladrillo, intentando regularizar algunas hiladas, pero con bastante imprecisión. De hecho, se aprecian al menos dos fases, siendo la más antigua más ordenada, mientras que la segunda es una reconstrucción que añade un forro a la anterior, donde se utiliza un aparejo muy heterogéneo. Existe un hueco abierto que no es la puerta original ya que realmente se trata de una apertura en el momento de la demolición definitiva, a principios del siglo XVII, cuando es adquirida por Soto de Rojas. De hecho, en este punto, e invadiendo en parte el ámbito del adarve, se han excavado estratos con abundante cerámica de época morisca. Se accede a un espacio rectangular, de 3,06 × 1,84 m, con un pavimento de ladrillo en espiga, donde se aprecia una reparación importante que sustituye ese aparejo por otro de dos tizones y soga. En la esquina que hace con el muro, medianero con la casa 2, existe una zona quemada, donde además han aparecido algunas piezas de cerámica completas que apuntan a que en este punto pudo estar la cocina. Queda cerrado por el oeste con un tabique de ladrillos dispuestos a sardinel con otros de forma horizontal calzados con mampuestos. Realmente recuerda al cegamiento del pórtico del patio de la casa 2, y en este caso también termina en un pilar que además delimita el acceso al patio. Este pilar está alineado con otro y entre ambos, además del vano de la citada puerta, existe un cierre que al menos en una parte pudo estar abierto hacia el norte en una fase anterior. En el segundo pilar se conservan unos clavos insertados en las llagas de los ladrillos, quizás el anclaje de algún elemento adherido al paramento.

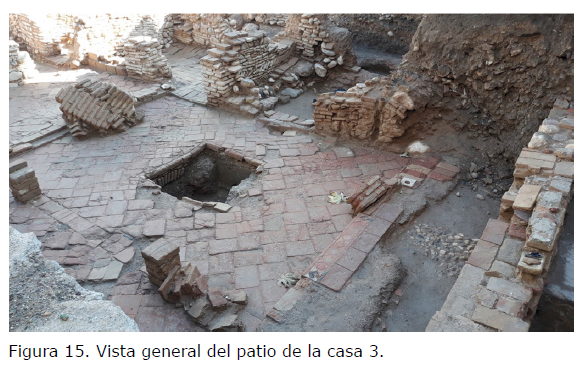

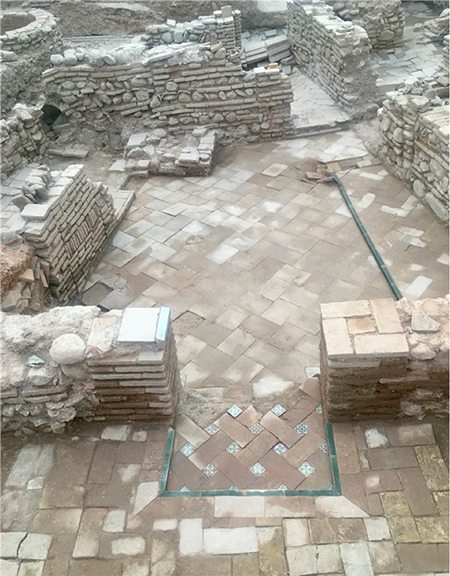

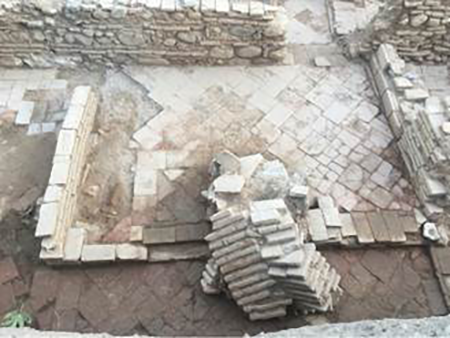

El siguiente ámbito es el patio (Fig. 15), que ocupa el centro de la casa, y tiene unas dimensiones de 3,2 por 4,5 m. Está pavimentado con losas de barro en espiga (0,29 × 0,22 m), apreciando alguna reparación importante, quedando ordenado de la siguiente forma:

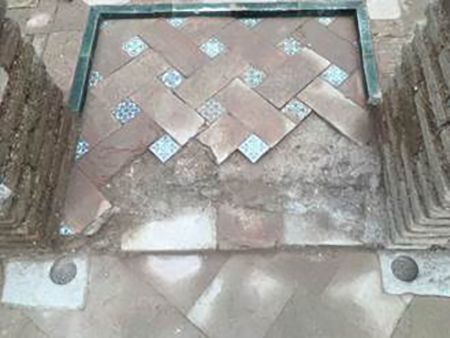

Al norte se encuentra la crujía principal, con 2 m de profundidad, y un vano de ingreso de 1,50 m, delimitado por dos jambas de ladrillo. El escalón de ingreso estaba decorado con alizares vidriados con una trama de rombos blancos, verdes y negros. Está precedido por un pórtico con dos pilares de ladrillo con unas dimensiones poco habituales (0,23 × 0,14 y 0,06-0,07 m de grosor), separados entre sí unos 2,15 m, creando un corredor de 1,15 m.

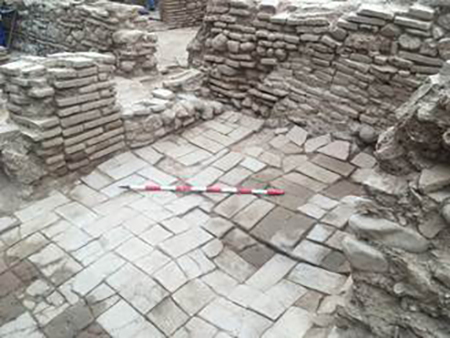

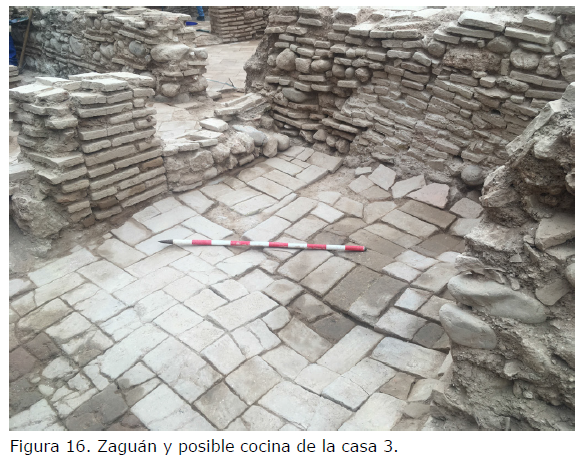

El espacio sur es el que conectaba con el acceso original, es decir, con el zaguán (Fig. 16). En frente, en el adarve, hay un pozo ciego. El interior del zaguán pudo estar conectado en origen con la primera sala que hemos definido como cocina, aunque también pudo tener un uso polivalente, quedando segregadas con el cegamiento del espacio entre pilares. Lamentablemente, lo mismo que se demolió la totalidad del muro, también fueron eliminados los pavimentos, habiendo quedado la base o arranque de un muro de mampostería, orientado de norte a sur y transversal a la fachada, que bien pudo ser una división original -lo cual descartaría que ambos espacios hubieran estado comunicados, al menos de forma diáfana- o el basamento de un banco corrido. Esta segunda propuesta nos parece más apropiada, debido a la poca consistencia de la fábrica.

En el lateral este existe una estructura muy interesante: se trata de una crujía de 3,30 m de longitud ligeramente elevada de la cota del patio, delimitada por tabiques de ladrillo, que tiene dos accesos: uno junto a la puerta de entrada desde la cocina, marcado por medio de un escalón con cinco ladrillos dispuestos a tizón, y otro centrado, con una almatraya de 1,18 × 1 m. En origen tuvo algunas olambrillas nazaríes intercaladas que fueron sustituidas por piezas de barro. El resto del pavimento también es de losas de barro (0,30 × 0,23 m). Solamente en las jambas del acceso central aparecen los muros reforzados y en el cierre por el norte hay un pequeño vano de 0,50 m que conecta con un corredor trasero. Realmente, de su análisis parece que en origen fue una especie de pabellón cuadrado, rodeado por un pasillo al norte y sur que lo dejaba exento en uno de los frentes del patio, a modo de sencilla qubba. En una segunda fase se incorporó el pasillo meridional, conformando entonces una crujía rectangular (Fig. 17). Este tipo de estructura también se documentó en la casa nazarí excavada en calle San José n.º 27 (Castillo y Gallegos 2004Castillo Rueda, M. A. y Gallegos Castellón, L. 2004: “Intervención arqueológica de urgencia realizada en c/ San José 27 (Albaicín, Granada)”, Anuario Arqueológico de Andalucía 2001, T. III, pp. 352-362.), con una organización muy parecida a la nuestra.

Finalmente, el lado oeste es el que presenta mayores dificultades. En primer lugar, porque el muro medianero de la casa parece haber sido reconstruido en gran parte en una época más reciente. Esto no significa que no guarde la alineación del de la casa original, pero el cambio en el aparejo es notable: en este caso se trata de una fábrica de cajones de mampostería bien definidos entre machones y verdugadas de ladrillo, con morteros de árido y cal, algo que tal como hemos ido viendo, no se da en los aparejos descritos. En cualquier caso, en el frente occidental encontramos las trazas de otro pórtico, que tenía tres puertas, la central de mayores dimensiones, con 1,31 m de longitud, enmarcada con un escalón de almatraya de piezas romboidales, queda separada de las otras dos -una a cada lado- por un murete de ladrillo de medio pie, tomado con argamasa anaranjada. Las del extremo norte tiene la misma solución decorativa en el escalón, mientras que la del extremo opuesto, situada enfrente de la ampliación de la crujía este, tiene un acabado muy similar, con cinco ladrillos dispuestos a tizón y una quicialera de piedra. El pavimento aparece cortado y debajo se aprecian los restos de un empedrado que podría ser parte de un patio más antiguo.

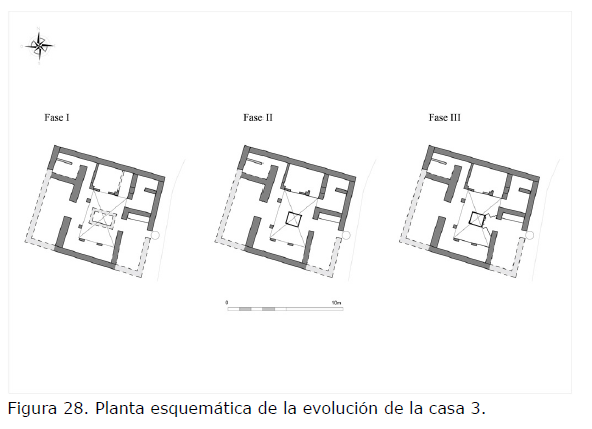

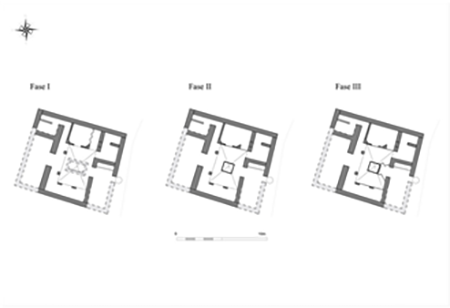

De la excavación de la casa 3 se deduce que esta, de planta mucho más regular, es la más antigua, fundada en época nazarí y reformada en época morisca. De la primera fase conserva la estructura original, con patio central y tres crujías. El patio tenía una pequeña alberca de tapial en el centro y es muy posible que la casa estuviera decorada con paños de alicatados en las paredes porque han aparecido un buen número de piezas en los rellenos (Fig. 18). A esta misma época pertenece el sistema de abastecimiento y el de evacuación de la alberca hasta el pozo ciego que hay en la zona de la puerta. No hemos encontrado evidencias que nos permitan situar las letrinas. La cocina podría estar situada en la sala contigua al zaguán. Teniendo en cuenta que falta un perímetro de 2 m por excavar, desconocemos las características del salón principal y la posible existencia o no de escalera que de existir debería encontrarse en el ángulo suroeste del patio, a la salida del zaguán.

3.2.6. Espacio exterior de la casa 3

Al norte del muro de cierre de la casa, que ya hemos apuntado su cronología, se produce un descenso de la cota de ocupación apareciendo una serie de estratos y estructuras de época más reciente y que no tienen nada que ver con la casa 3. Desde el punto de vista estratigráfico, existe un potente relleno de época contemporánea, caracterizado por la presencia de escombro. Alcanza un nivel en el que aparece abundante ceniza, restos de hierro y parte de la estructura de una “gloria”: tiene un pavimento de guijarros de tamaño medianos, muretes de ladrillo separados entre sí unos 16 cm aproximadamente de media, conservando cada fila un alzado de tres piezas. Se introduce por el perfil norte, donde se aprecia que existía una cubierta, también de ladrillo y en el fondo de cada canal un objeto de barro -olla o jarro principalmente- sellando la finalización.

Esta estructura, que probablemente haya que relacionar con un uso artesanal, se encuentra a 1,50 m por encima de un pavimento de ladrillo relacionado con el propio muro medianero y con un brocal para una tinaja de cuya base sale un atanor para distribuir agua a la casa que hay por debajo (Fig. 19).

4.2.1. Análisis arqueológico de las casas moriscas del jardín de Soto de Rojas

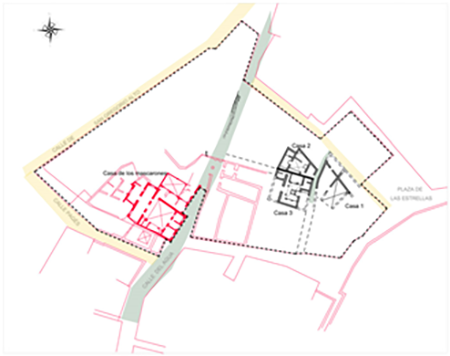

La excavación arqueológica ha permitido recuperar un conjunto de estructuras en las que se identifican varias casas y dos calles, una secundaria (adarve) y otra que parece ser el trazado de la primitiva calle del Agua. Es una de las pocas ocasiones que podemos tener una visión de conjunto como la que ofrece esta intervención.

Estructura urbana y parcelario

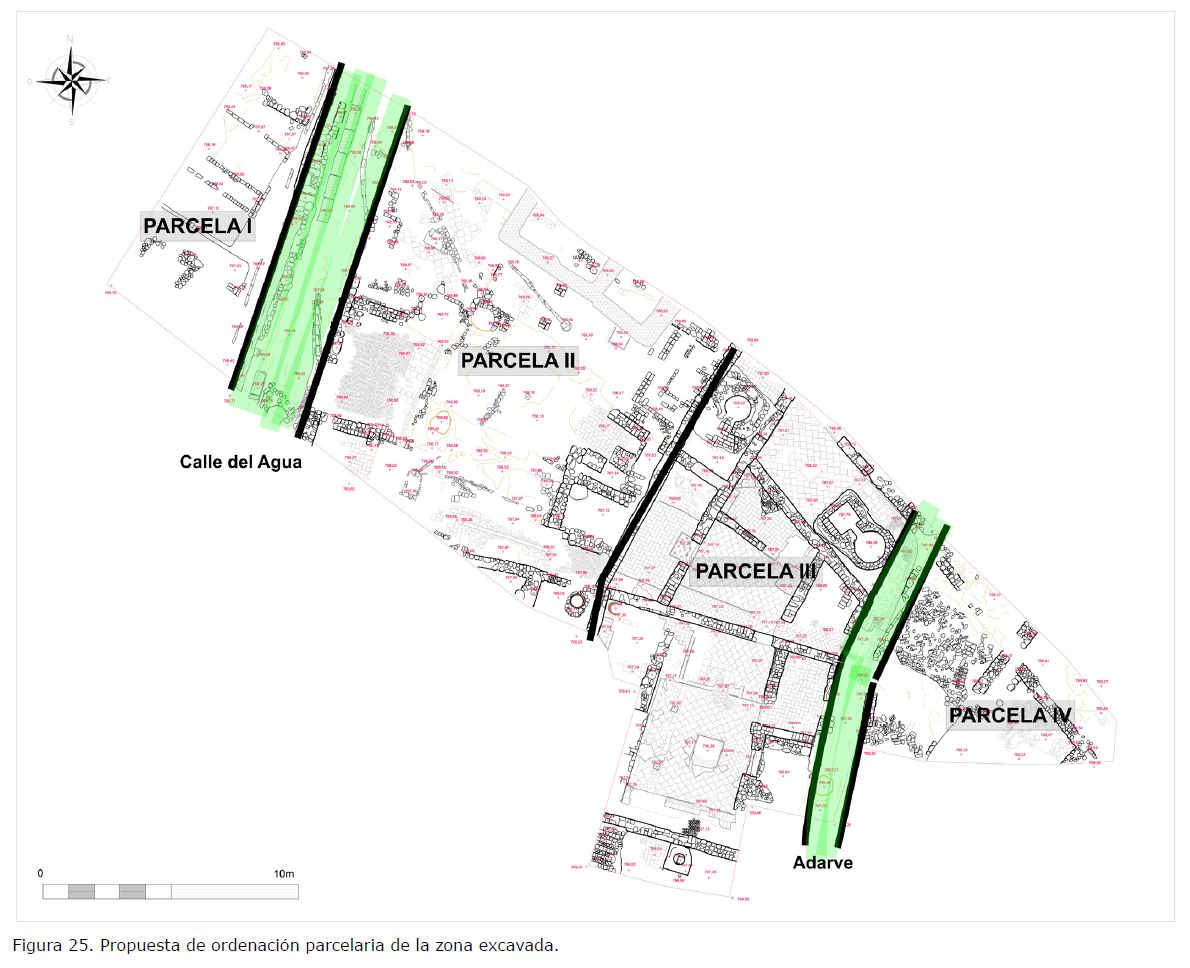

Un aspecto que es difícil de analizar es el del parcelario. En Granada rara vez puede rastrearse arqueológicamente, salvo en los casos en los que se puede hacer una lectura de la estructura urbana actual para reconocer las huellas del trazado que subyace. En el caso del solar excavado concurren varios factores que a priori invalidaban esta posibilidad: las casas nazaríes -luego moriscas- adquiridas por Pedro Soto de Rojas fueron unificadas en una única parcela que sirvió para la implantación del jardín. La finca resultante con el tiempo sufrió segregaciones importantes, habiendo llegado hasta nuestros días como un solar alargado, delimitado al noreste por el callejón de las Estrellas, y al este por la calle de San Gregorio. En ambos casos se trata de viarios antiguos, el segundo reconocido en la documentación como la “calle real” y el segundo se rastrea en la planimetría histórica. Hay otro elemento que confirma la antigüedad del callejón de las Estrellas: los restos de la tapia original que cerraba el jardín, mandada construir por el poeta en 1629. La obra la hizo Alonso de Antequera, maestro de albañilería, vecino del Salvador, cercando “de tapias el corral de las casas de campo del canónigo Pedro Soto de Rojas, linde con las huertas de la dicha casa y la calle Real [es decir, San Gregorio] que va junto a san Gil” (Gila Medina 2000: 327Gila Medina, L. 2000: Maestros de cantería y albañilería en la Granada Moderna, según los escribanos de la ciudad. Ilustre Colegio notarial de Granada, Granada.). El contrato estipula que pondría la mano de obra, herramientas y agua, a 2,5 reales por cada tapia.

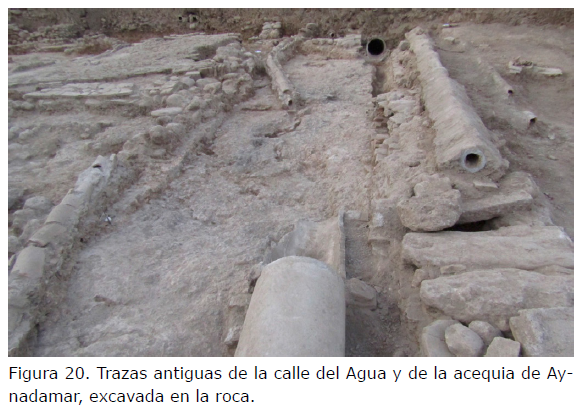

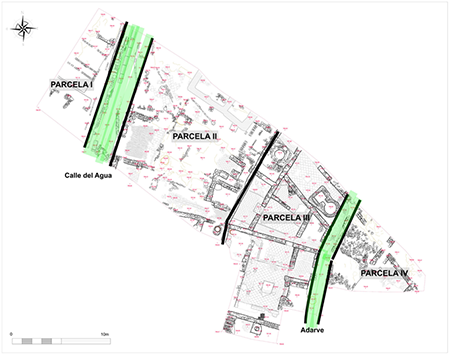

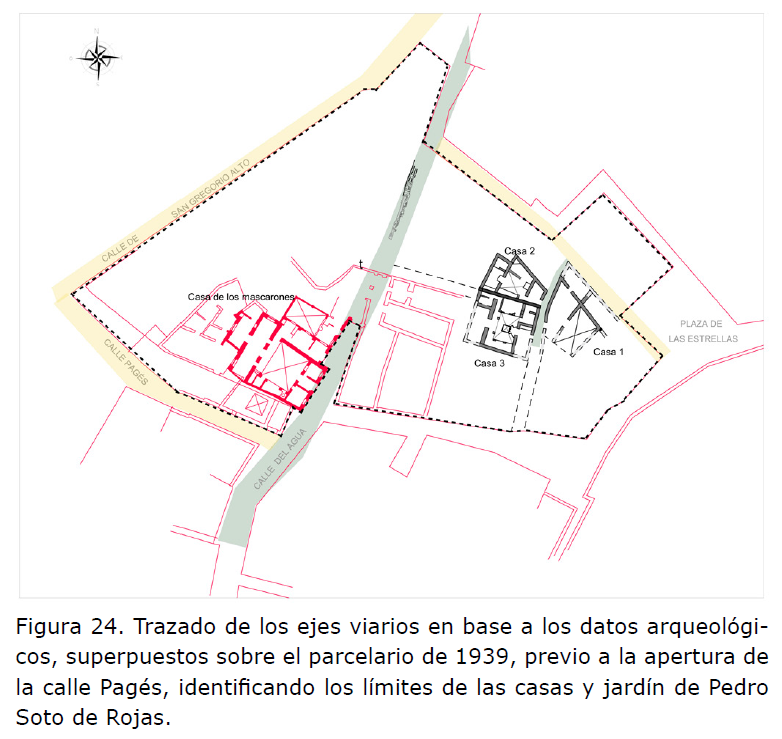

En la excavación destaca la existencia de dos ejes viarios: uno de carácter principal, que es la proyección de la propia calle del Agua por la que discurre el antiguo cauce de la acequia de Aynadamar. El trazado de la calle se vio seccionado a mediados del siglo XX por la apertura de la calle Pagés. Los restos aparecidos demuestran que la perdida de importancia de esta calle en su sector noreste que ya quedó en parte anulada en el siglo XVI, incorporándola a las viviendas existentes. Este fenómeno de apropiación de un tramo de la calle, que supone su sustitución como eje principal en favor de la calle San Gregorio, donde se había levantado la iglesia parroquial entre 1526 y 1529 (Barrios 1998: 488-489Barrios Rozúa, J. M. 1998: Reforma urbana y destrucción del Patrimonio Histórico en Granada. Junta de Andalucía y Universidad de Granada, Granada.), ya se había consumado en 1619, cuando Soto compra la casa por lo que deducimos que ya se había producido bien en época nazarí -algo poco probable por la servidumbre de paso que supondrían el paso de la acequia de Aynadamar- o a lo largo del siglo XVI como parte de los cambios que afectaron a la estructura urbana de la antigua ciudad islámica. La aparición de este tramo de calle conecta con la salida del callejón de las Estrellas hacia la calle San Gregorio porque en origen también formó el trazado medieval de la calle del Agua.

El otro eje es el adarve, que tiene una anchura de 1,10-1,20 m, orientado de norte a sur con una ligera variación, y que permitía acceder al interior de la manzana. En el extremo norte existe un espacio abierto que interpretamos como pequeña plaza que conecta con el callejón de Las Estrellas, por tanto, de carácter público, aunque también podría ser el “fondo de saco” del viario que termina en este punto y que tendría su acceso por el sur, aprovechando una pequeña vaguada natural, siendo de uso privativo de los habitantes de las casas a las que daba acceso.

Entre ambos existe un muro, también orientado de norte a sur, que crea dos terrazas, más alta la que tiene acceso por calle San Gregorio y más deprimida el resto. Con estos dos elementos -viales y muro- podemos intuir en gran medida la división en parcelas antes del siglo XVI reconociendo cuatro:

Distribución de los espacios

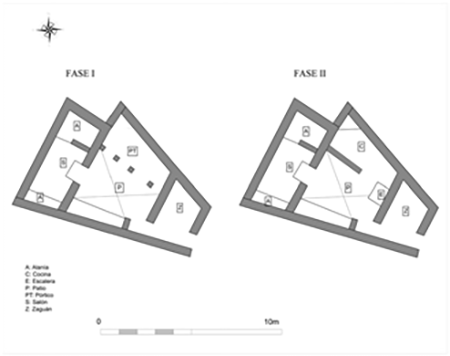

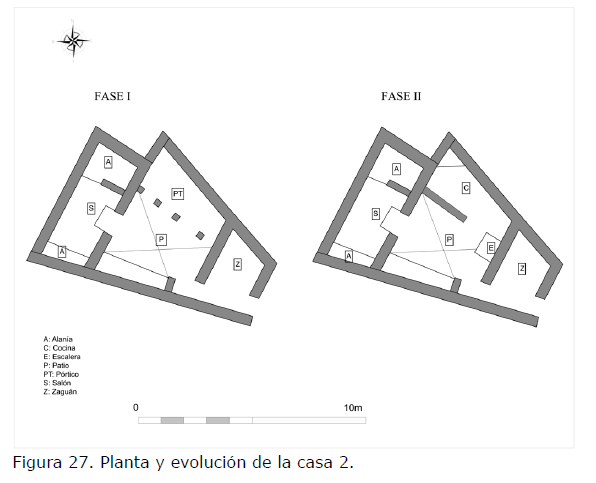

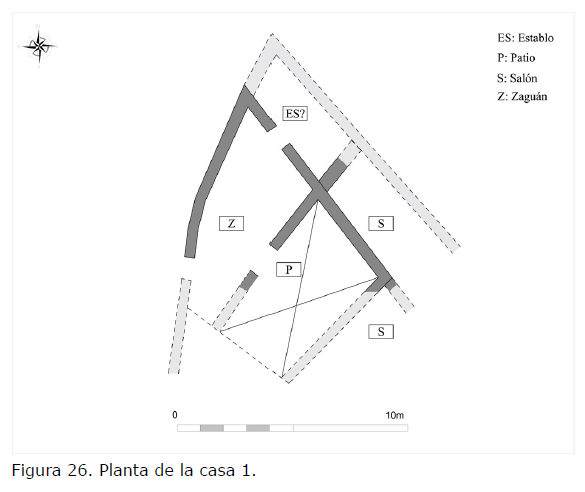

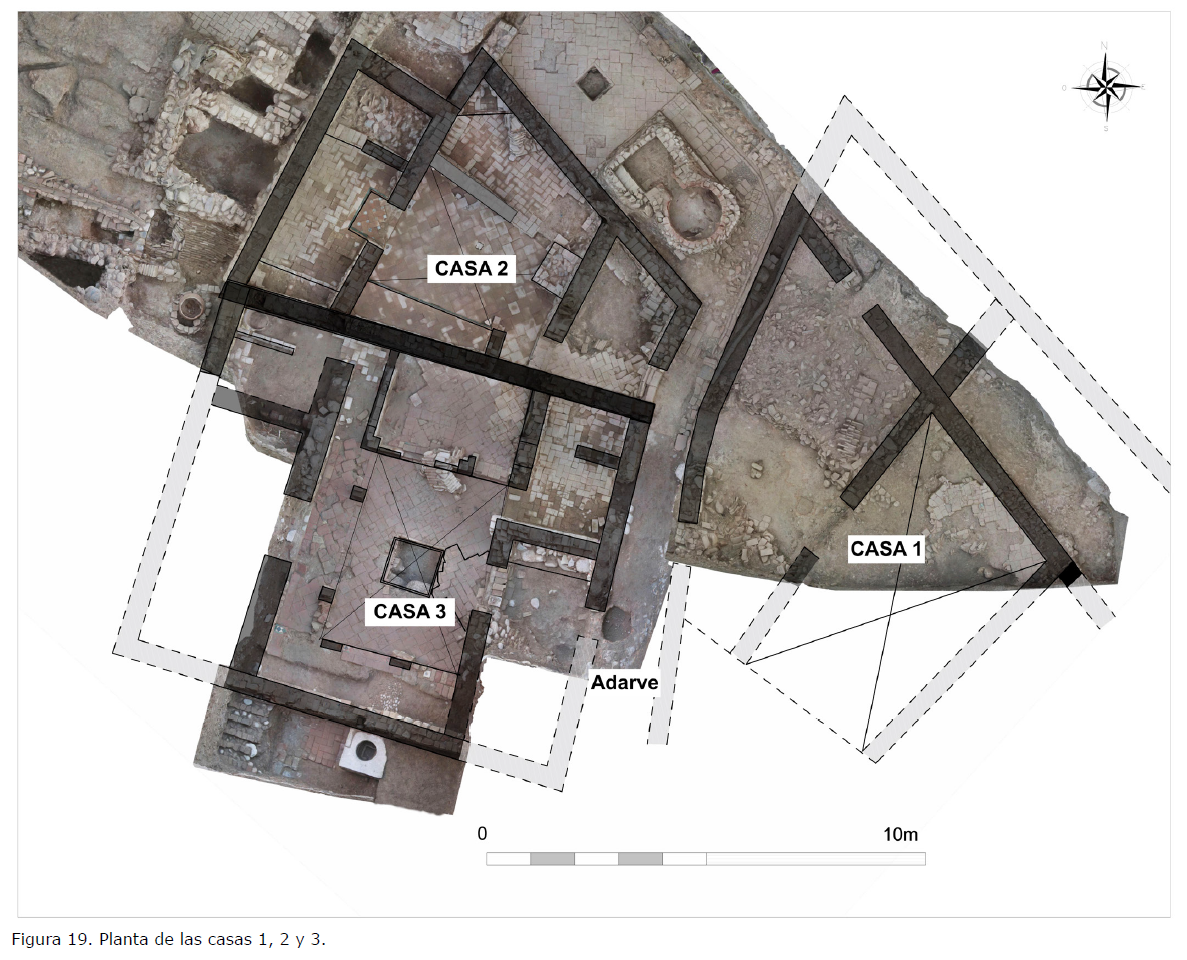

De todo el conjunto solo se ha conservado la planta completa de las casas 2 y 3, y en menor medida las de las casas 1 y 4, aunque en este caso es más difícil proyectar una planta hipotética. En cualquier caso, el patio es la pieza central a partir del cual se distribuyen el resto de las estancias. El acceso desde el exterior se hace por medio de puertas que dan unas al adarve y otras lo harían a la calle San Gregorio. En ningún caso las puertas se encuentran enfrentadas: la puerta de la casa 1 no coincide visualmente ni con la de la casa 2 ni con la casa 3. Solamente identificamos con claridad la existencia de zaguán en las casas 2 y 3: se trata de piezas de planta rectangular o trapezoidal, con un espacio interior relativamente amplio, como por ejemplo en la casa 1, que podría tener un uso polivalente (acceso, espacio de almacenamiento, cuadra o incluso tienda), y en los dos casos el acceso al patio se encuentra frente a la puerta de la calle, evitando el característico recodo de la arquitectura andalusí, ajustándose a la normativa castellana impuesta a los moriscos. Sin embargo, observamos que existe un recurso arquitectónico que si bien cumple con esta obligación permite reproducir el recodo, salvaguardando la intimidad del patio de las miradas exteriores mediante la construcción de un tabique en el intradós de la puerta generando un corto corredor que obligaba a realizar el recodo de ingreso, pero ya en el interior del espacio abierto.

En cuanto a las crujías, alargadas y con una achura media de 2,5 m, se sitúan en los laterales norte, este y oeste preferentemente, dando una planta final en U o en L. En algunos casos se trata de salones que reproducen de manera esquemática el sistema de división tripartita interior, con dos alhanías laterales (casa 2), y en otros aparecen como piezas aisladas por sus laterales, a modo de pabellón (casa 3).

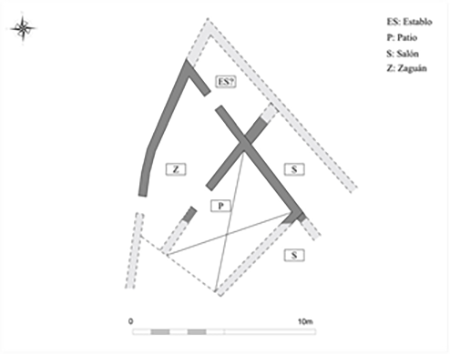

En la parcela II encontramos restos muy fragmentarios pero que nos permiten intuir la existencia de una casa -la casa 4- organizada en dos niveles y con dos patios, uno inferior y otro a una cota ligeramente superior al que se accedía por medio de un pórtico, ascendiendo dos peldaños. Ambos son de planta irregular y en origen estuvieron pavimentados con losas de barro, con un alcorque en el centro cada uno de ellos.

Otro aspecto importante es el abastecimiento y saneamiento de las viviendas. No hemos encontrado sistemas de atanores que llevaran el agua hasta el interior, salvo en la casa 3 donde existe un brocal y tinaja en la esquina noreste. El hecho de que en el patio hubiera una pequeña alberca de tapial de la fase nazarí (s. XV) implica que necesariamente debió tener un sistema de abastecimiento directo para su llenado. No se ha podido documentar, bien porque despareció en las reformas del siglo XVI o bien porque permanece oculto debajo de los pavimentos. En el resto de las casas no hay evidencias de este tipo de redes de abastecimiento por lo que deducimos que debía transportarse desde un punto de toma de agua por medio de acarreo.

Llama la atención este hecho y la proximidad a la acequia de Aynadamar, de la que no se documenta ninguna derivación para las casas. Esto puede ser debido a que cuando se urbaniza todo este sector y se construyen las viviendas, las servidumbres de agua ya están muy consolidadas y no es posible dotar de agua a las nuevas. Esto explicaría la existencia de dos pozos, en la zona central de la terraza superior, en la parcela 2, que, excavados en la Formación Alhambra¹¹Con el término Formación Alhambra identificamos el sustrato geológico que predomina en el cerro de la Sabika (Alhambra) y Albaicín. Se trata de un conglomerado de origen aluvial, con distinta granulometría y nivel de cementación variable, depositados durante el Mioceno., llegarían hasta una bolsa de acuífero intercalada en el conglomerado para su aprovechamiento. Cuando dejaron de ser útiles fueron utilizados como pozos ciegos. Esta situación con respecto a la acequia cambió sustancialmente a finales del siglo XVI, consiguiendo Soto de Rojas aprovechamiento de esta.

Con respecto al saneamiento, el sistema más característico es la recogida de aguas pluviales en el adarve, que se canalizan por medio de una pequeña acequia situada en el borde sur y que desciende hasta un pozo situado en el centro. En la casa 2 existe un sumidero en el patio que da directamente a un pozo, y en la casa 3 el desagüe de la antigua alberca conectaba con una canalización que conducía el agua fuera de la casa por la puerta, hasta la calle, uniéndose de nuevo con un pozo excavado en la roca. Todo parece indicar que el agua se evacuaba por filtración.

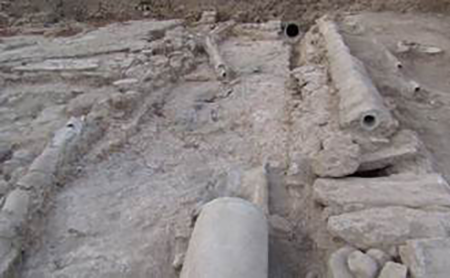

En cuanto a las parcelas I y II, en la parte alta del solar, aunque aquí el registro se encuentra francamente mermado, la presencia de algunos sistemas de atanores y atarjeas indican que las aguas sobrantes se condujeron a un pozo negro que había por encima del muro de aterrazamiento. En los restos del patio inferior de la casa 4 quedan los restos de un registro de barro -una maceta- conectada con una canalización de atanores que sacaban el agua de lluvia al exterior por el callejón de Las Estrellas.

Técnicas constructivas

Muros

La mayor parte de los muros eran de tapial de tierra sobre un zócalo de mampostería, pero el resto del alzado no se ha conservado salvo en algún punto de forma excepcional. No obstante, también documentamos en dos casos fábricas exclusivamente de tapial, uno desde la base, con una hilada de piedras como cimiento. Se trata de una tapia de argamasa terrosa de color rojizo que servía de división interior del salón norte de la casa 2, pero se encuentra tan deteriorado que no ha conservado enlucido exterior ni huellas de mechinales. El otro tipo de tapial se corresponde con la tradicional tabiya nazarí, utilizada en la alberca de la casa 3.

Los zócalos tienen una anchura media de 0,40 m, con oscilaciones entre 0,46 y 0,48 m. Predomina la fábrica mixta, de mampostería y ladrillo, ordenada en hiladas que, si bien no son totalmente regulares, tienden a ello. En otro caso se aprecian reparaciones solo en ladrillo y/o mampostería.

Los muros más cuidados son los del salón norte de la casa 2 que tiene una longitud de 6,30 m, un alzado de 0,96 m y un grosor de 0,46 m. Se aprecian claramente cajones de mampostería encintada, con cajones de 0,46 m en la base y 0,29 m en alzado. Las verdugadas son dos hiladas de ladrillo colocadas a soga la inferior y a tizón la superior. Otros cierres se hicieron con ladrillo colocado en panderete o en hiladas en espiga.

Los pilares son siempre de ladrillo, con 0,40 m de lado, tomados con mortero de tierra y cal, salvo los que se utilizan en los pórticos que presentan otras dimensiones: los pilares del patio de la casa 3 son de 23 × 14 cm, y los del pórtico de la casa 2, que fueron macizados para construir la cocina, de 30 × 30 cm.

Pavimentos

La mayor parte de complejos estructurales excavados conservan parcial o totalmente restos de pavimentos. Los espacios de tránsito -especialmente el adarve- presenta un suelo mixto de empedrado y losas de barro, aunque el tratamiento mayoritario es la roca picada y mejorada con una capa de tierra apisonada.

En el interior de las viviendas encontramos varias soluciones. En el patio de las casas 1, 2, 3 y 4 se utilizan losas rectangulares de 0,29 x 0,20, colocadas en espiga, cubriendo la totalidad de la superficie. Los espacios laterales -pórticos existentes en las casas 2 y 3- quedan separados del patio por una fila de ladrillos colocados a tizón. En la casa 3 se mantiene el mismo tipo de losa intercalando pequeñas olambrillas cuadradas vidriadas en negro y blanco, otras en verde, y utilizando una pieza de cerámica alargada, a modo de escalón de transición con el espacio del pórtico oeste, vidriada en cuerda seca imitando una composición de alicatado romboidal bicolor (blando y negro) enmarcado en una franja verde.

En la casa 2 se utilizaron ladrillos colocados en espiga, salvando el pequeño desnivel con el patio con piezas de bordillo vidriadas en verde. Esta misma solución la encontramos también en el espacio identificado hipotéticamente como una posible plazoleta y en los patios de la casa 4.

El interior de las salas también presenta pavimentos de ladrillo, mayoritariamente colocado en espiga, con algunas reparaciones evidentes en las que se han colocado dobles hiladas, como por ejemplo en la cocina de la casa 3 o en el zaguán de la casa 2. Aquí los únicos elementos decorativos son la colocación de almatrayas, una ligeramente rehundida, enmarcada con bordillos vidriados en verde, con olambrillas de trazas renacentistas en damero en el acceso al salón norte de la casa 2, y otras únicamente marcadas en el pavimento con piezas de barro de diferente tamaño, como en el pabellón este de la casa 3.

También se han documentado pavimentos de ladrillo colocados a sardinel, especialmente en el Sector III, donde aparece un espacio alargado, orientada de este a oeste, con este tipo de suelo. Por sus características podría formar parte de la cuadra o corral de una de las casas adquiridas por Soto de Rojas en 1619.

Puertas

Las puertas exteriores son de una sola hoja, conservando una única mocheta en uno de sus laterales para alojarla. Sus dimensiones medias son de 0,80-1 m, lo mismo que las interiores, aunque en algún caso son de 1,20 m en el exterior. En los espacios interiores encontramos ejemplos de una sola hoja y de dos, de 0,40 m cada una. Los ejes se encajan en quicialeras de piedra caliza muy blanca en la que está labrado el hueco para fijarlos, con un diámetro medio de 0,10 m. En otros vanos no hemos encontrado huellas de que hubiera puerta alguna por lo que suponemos que se mantuvieron abiertos o cubiertos con algún tipo de elemento textil.

No se han conservado elementos de madera, pero por la disposición de los pilares y la existencia de escaleras podemos reconstruir la imagen de al menos la casa 2, con galería en el lado este y oeste.

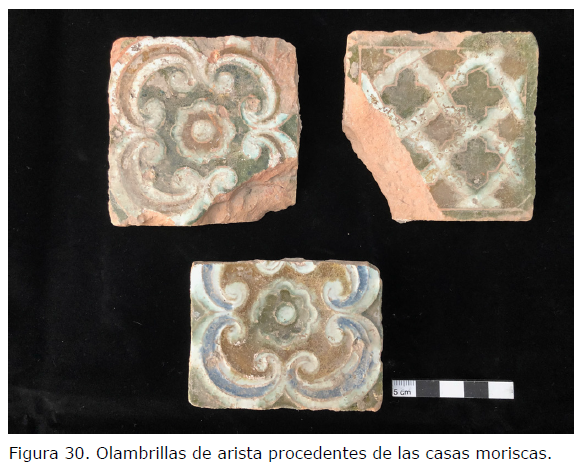

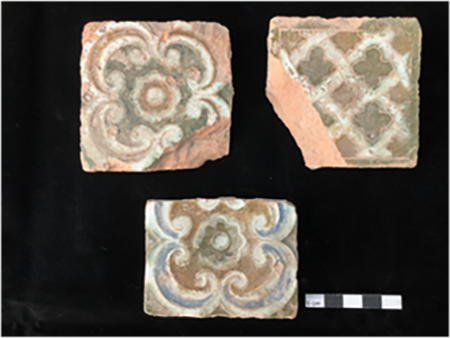

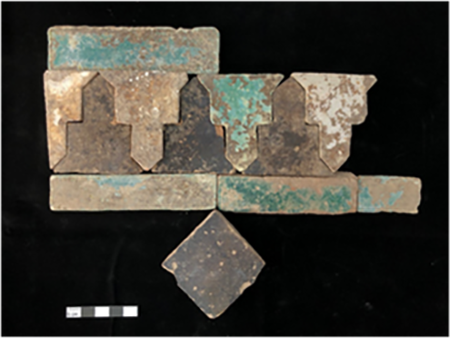

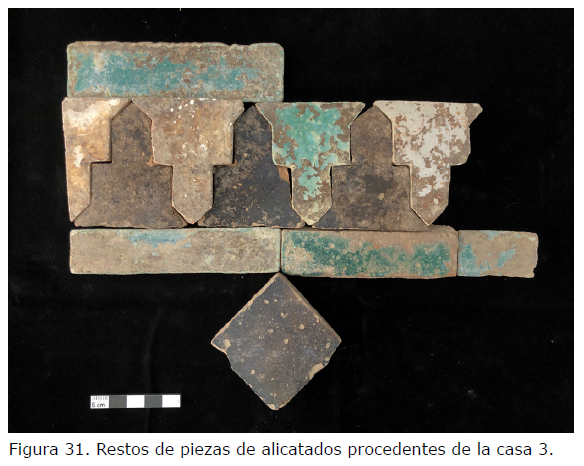

En cuanto a la decoración, no han aparecido restos de yeserías, ni en los restos de los muros ni en los derrumbes producidos con la demolición, por lo que deducimos que no tuvieron este tipo de elemento. Sin embargo, sí se han documentado numerosas piezas de alicatados vidriados en verde, negro y blanco con distintas formas.
